Modus Indeks Pengontrol Servo Motor PLC Pengemudi Servo Motor Accelnet
| Tempat asal | Amerika Serikat |
|---|---|
| Nama merek | Copley |
| Sertifikasi | ce,ISO9001,CCC |
| Nomor model | ACJ055-18 |
| Kuantitas min Order | ≥1 |
| Harga | $560.00/pieces |
| Kemasan rincian | drive kemasan karton |
| Waktu pengiriman | 1-5 produk 5-7 hari pengiriman, sampel 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Dapat dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Arus puncak | 18 | Waktu puncak | 1 |
|---|---|---|---|
| Daya Keluaran Puncak | 970 | Resistensi keluaran | 0,075 |
| Modus Kontrol | Posisi/Kecepatan/Torsi | Kelembaban | 0-95% RH |
| Tegangan Masuk | 24v | Arus Keluar | 0-4A |
| Tegangan Keluar | 0-24V | Rentang Posisi | 0-360° |
| Tingkat Perlindungan | IP67 | Frekuensi pulsa | 0-200KHz |
| Kisaran lebar pulsa | 0,5-2,5 md | Ukuran | 170*120*50mm |
| Kisaran kecepatan | 0-100rpm | Jenis | Pengontrol Motor Servo |
| Berat badan | cahaya | Suhu Kerja | -20-85°C |
| Menyoroti | Pengendali Servo Motor Mode Indexing,Servo Motor Controller PLC Powered,PLC Powered Accelnet Servo Motor Driver |
||
Deskripsi Produk
Mode Indexing PLC Powered Accelnet Servo Motor Drive Untuk Jaringan Kontrol Terdistribusi
Deskripsi
Copley Drive
Drive ini menyediakan antarmuka pengkode nilai absolut yang kaya yang mendukung Endat, Biss, SSI dan Protokol Absolute A seperti.Berikan kode sumber CMO atau CML yang dapat dipanggil secara langsung dapat dikembangkan di bawah Windows dan ROST,Ini dapat memanggil fungsi gerak yang terkait langsung, yang mengontrol motor sesuai dengan kecepatan posisi yang ditentukan dan waktu ((PNT) kurva Melakukan gerakan.

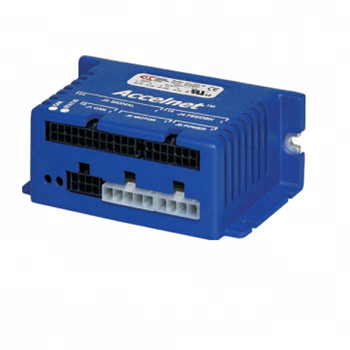

Accelnet Micro Panel adalah servo drive DC yang kompak
untuk kontrol posisi, kecepatan, dan torsi dari AC brushless dan
DC motor sikat. itu dapat beroperasi pada kontrol terdistribusi
jaringan, sebagai drive indeksasi mandiri, atau dengan eksternal
dua versi tersedia untuk mendukung digital
kuadrature, atau analog sin/cos encoder.
Mode pengindeksan memungkinkan operasi yang disederhanakan dengan PLC yang
menggunakan output untuk memilih dan meluncurkan indeks dan input untuk membaca
Selain itu,PLC dapat mengirim data ASCII
yang dapat mengubah profil gerak sehingga satu indeks dapat melakukan
berbagai gerakan sebagai perubahan persyaratan mesin.
kemampuan memungkinkan beberapa drive Accelnet untuk dikendalikan
dari PLC yang menggunakan protokol komunikasi ini.
Arsitektur kontrol terdistribusi CANopen juga didukung.
Sebagai node CAN yang beroperasi di bawah protokol CANopen, itu
mendukung Posisi Profil, Kecepatan Profil, Torsi Profil,
Posisi Interpolated, dan Homing.Hingga 127 drive dapat
beroperasi pada bus CAN tunggal dan kelompok drive dapat terhubung
melalui CAN sehingga mereka menjalankan profil gerak bersama-sama.
Operasi dengan pengontrol gerak eksternal dimungkinkan
dalam torsi (arus), kecepatan, dan mode posisi.
sinyal perintah dapat ±10V (torsi, kecepatan, posisi),
PWM/Polarity (torsi, kecepatan), atau format stepper (CU/CD atau
Langkah/Aturan).
| Model | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Kekuatan output | |||||||||
| Arus puncak | 9(636) | 18 ((12.73) | 3 ((212) | 9(636) | 12 ((8.5) | Adc ((Arms, sinusoidal, ± 5% | |||
| Waktu puncak | 1 | 1 | 1 | 1 | 1 | Segmen | |||
| arus terus menerus | 3 ((2.12) | 6 ((4.24) | 1 ((0.71) | 3 ((2.12) | 6 ((4.24) | Adc ((Arms, sinuscidal), ± 5% | |||
| Kekuatan output puncak | 490 | 970 | 270 | 800 | 1600 | w | |||
| terus menerus" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Resistensi output | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Votage output maksimum | voutHV0.97*Rou*tlout | ||||||||
| Kekuatan masukan | |||||||||
| H.H. ke H.H. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc,trans-info mer-iolaed | |||
| Puncak | 9 | 18 | 3 | 9 | 12 | Adc ((1 detik) puncak | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc terus menerus | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc maksimum | ||||||||
| Output PWM | Inverter MOSFET 3 fase, PWM berpendingin pusat 15 kHz, modulasi vektor ruang 3o kHz |
||||||||
| Jenis frekuensi gelombang pwm |
|||||||||
| Kontrol digital | |||||||||
Lingkaran Kontrol Digital |
arus, velocity, posisi. 100% kontrol loop digital Kortrol posisi loop ganda menggunakan input encoder sekunder Lompatan arus:15 kHz ((66.7 us) Kecepatan, posisi loop: 3kHz ((333 us) kontrol sinusoidal bidang berorientasi atau trapezoidal dari Halls untuk motor brushliess PWH tertimbang tertentu dengan modulasi vektor ruang arus loop:2.5 kHz khas, bandwidth akan bervariasi dengan tuning & beban induktansi perubahan tegangan bus tidak mempengaruhi bandwidth 200 uH garis-garis |
||||||||
| Tingkat samping (waktu) | |||||||||
| pergantian | |||||||||
| Modulasi | |||||||||
| Bandwidth | |||||||||
| Kompensasi HV | |||||||||
| Induktansi beban minimum | |||||||||
| Komando Input | |||||||||
| CANbuka | Posisi profil, Posisi interpolated, Profil kecepatan, Profil torsi, Homing | ||||||||
| Posisi digital | Step/Direction,CW/CCW stepper command (2 MHz maximum rate) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (setelah kuadrat),5Mline/sec | ||||||||
| Torsi digital & kecepatan | pWM, Polaritas | PWM 0 ~ 100%, polaritas = 1/0 | |||||||
| PWM | PWM 50% ± 50%, tidak diperlukan sinyal polaritas | ||||||||
| Rentang frekuensi PWM | Minimal 1kHz, maksimum 100kHz | ||||||||
| PW lebar pulsa minimum | 220 ns | ||||||||
| Torsi analog/kecepatan/positon | ±10 vdc,5kΩ impedansi input dirferensial | ||||||||
| Input digital | |||||||||
| Jenis nomor | 9, tidak terisolasi.[IN1] didedikasikan untuk Drive Enable fungsi,[IN2]~[IN9]diprogram 74HC14 pemicu Schmitt yang beroperasi dari +5 Vdc dengan filter RC pada input 10 kΩ hingga +5 Vdc atau ground untuk semua kecuali [IN5] (lihat di bawah) Vin-Lo 1,35 Vdc, vin-HI > 3,65 Vdc Semua input memiliki koneksi pilihan kelompok input tarik-up / down reslstor ke +5 Vdc,atau gound 1 Masukan khusus dengan 330 us RC filter untuk drive enable,0 sampai +24 Vdc max 3 Tujuan Umum pintu masuk dengan 330 us RC filter,0 sampai + 24 vdc max 1 Input kecepatan menengah untuk saklar suhu motor,33 us RC filtet 40,99 kΩ tarik/tarik turun, 0 sampai +24 vdc max 4 Masukan kecepatan tinggi dan keluar dengan 100 ns RC filter,0 sampai +5 Vdc max |
||||||||
| Semua input | |||||||||
| Tingkat Logika | |||||||||
| Pull-up, pull-down kontrol | |||||||||
| Aktifkan[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| DIGITAL OUTPUT (NOTE 1) | |||||||||
| Jenis Numbet | 4Tidak terisolasi, dapat diprogram MDSFET arus tenggelam dengan 1 kΩ tarik ke +5 Vdc melalui dioda 300 mAdc max+,30 ve max.Fungsi dapat diprogram Dioda fyback eksternal diperlukan jika mengemudi beban induktif |
||||||||
| [OUT1~4] | |||||||||
| rating saat ini | |||||||||
| rating saat ini | |||||||||
