Kartu Kontrol Pengemudi Motor Linear COPLEY Pengemudi Tanpa Sikat Untuk Respon Tinggi Dan Akselerasi Tinggi
| Tempat asal | Suzhou Cina |
|---|---|
| Nama merek | COPELY |
| Sertifikasi | ISO9001 |
| Nomor model | PANEL XTL |
| Kuantitas min Order | ≥1pcs |
| Harga | $130-$175 |
| Kemasan rincian | kemasan karton dll. |
| Waktu pengiriman | 1-5 produk 5-7 hari pengiriman, sampel 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Dapat dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Spesifikasi | XTL-230-18 | Berat badan | 35g |
|---|---|---|---|
| Dimensi Keseluruhan | 200*400*602mm | Sifat | Akselerasi tinggi |
| Tegangan | 220V | Kuantitas | 9898 |
| Kekuatan | 36w | ||
| Menyoroti | Kontroler Servo Motor Respon Tinggi 36W,Kontroler Servo Motor COPLEY,Kartu kontrol pengemudi motor linier 36W |
||
Deskripsi Produk

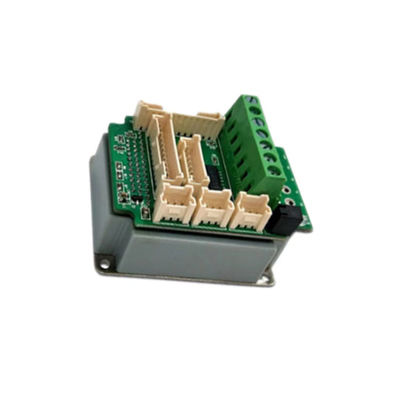

Kartu Kontrol Pengemudi Motor Linear COPLEY Pengemudi Tanpa Sikat Untuk Respon Tinggi Dan Akselerasi Tinggi
Deskripsi produk:
Copley brushless driver adalah driver motor berkinerja tinggi yang dirancang khusus untuk otomatisasi industri, robotika, peralatan medis, dan aplikasi kontrol presisi lainnya.Pengemudi tanpa sikat mengadopsi teknologi pengendalian motor tanpa sikat canggih, yang dapat memberikan kontrol gerakan yang efisien, akurat, dan dapat diandalkan.
Copley brushless driver memiliki beberapa karakteristik unggul. pertama, mereka memiliki posisi yang sangat tepat dan kemampuan kontrol kecepatan,memungkinkan kontrol gerakan yang tepat dan cocok untuk aplikasi yang membutuhkan presisi tinggiKedua, penggerak tanpa sikat memiliki konversi energi yang efisien, mengurangi konsumsi energi,dan meningkatkan efisiensi dan keberlanjutan sistem.
Selain itu, driver tanpa sikat COPLEY memiliki kemampuan pemrograman dan fleksibilitas yang tinggi, yang dapat beradaptasi dengan persyaratan aplikasi yang berbeda.Pengguna dapat mengkonfigurasi dan menyesuaikan parameter untuk mencapai mode gerak yang berbeda, kurva percepatan dan kecepatan, serta merespon sinyal kontrol eksternal yang berbeda.Dari kontrol gerak lengan robot presisi hingga penentuan posisi peralatan pencitraan medis yang tepat.
Selain itu, pengemudi tanpa sikat COPLEY juga memiliki fungsi perlindungan dan pemantauan canggih, yang dapat memantau arus, suhu, dan parameter kunci lainnya untuk mencegah kelebihan beban dan kesalahan.Hal ini membantu memperpanjang umur peralatan dan meningkatkan keandalan sistem.
Singkatnya, driver brushless COPLEY adalah solusi kontrol motor canggih dengan presisi tinggi, efisiensi tinggi, dan fleksibilitas.dan bidang lainnya, memberikan dukungan kontrol gerak yang stabil, akurat, dan andal untuk berbagai aplikasi.

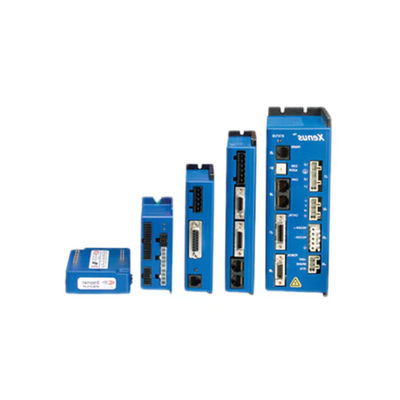

Copley Drive
Drive ini menyediakan antarmuka pengkode nilai absolut yang kaya yang mendukung Endat, Biss, SSI dan Protokol Absolute A seperti.Berikan kode sumber CMO atau CML yang dapat dipanggil secara langsung dapat dikembangkan di bawah Windows dan ROST,Ini dapat memanggil fungsi gerak yang terkait langsung, yang mengontrol motor sesuai dengan kecepatan posisi yang ditentukan dan waktu ((PNT) kurva Melakukan gerakan.
| Model | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Kekuatan output | |||||||||
| Arus puncak | 9(636) | 18 ((12.73) | 3 ((212) | 9(636) | 12 ((8.5) | Adc ((Arms, sinusoidal, ± 5% | |||
| Waktu puncak | 1 | 1 | 1 | 1 | 1 | Segmen | |||
| arus terus menerus | 3 ((2.12) | 6 ((4.24) | 1 ((0.71) | 3 ((2.12) | 6 ((4.24) | Adc ((Arms, sinuscidal), ± 5% | |||
| Kekuatan output puncak | 490 | 970 | 270 | 800 | 1600 | w | |||
| terus menerus" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Resistensi output | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Votage output maksimum | voutHV0.97*Rou*tlout | ||||||||
| Kekuatan masukan | |||||||||
| H.H. ke H.H. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc,trans-info mer-iolaed | |||
| Puncak | 9 | 18 | 3 | 9 | 12 | Adc ((1 detik) puncak | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc terus menerus | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc maksimum | ||||||||
| Output PWM | Inverter MOSFET 3 fase, PWM berpendingin pusat 15 kHz, modulasi vektor ruang 3o kHz |
||||||||
| Jenis frekuensi gelombang pwm |
|||||||||
| Kontrol digital | |||||||||
Lingkaran Kontrol Digital |
arus, velocity, posisi. 100% kontrol loop digital Kortrol posisi loop ganda menggunakan input encoder sekunder Lompatan arus:15 kHz ((66.7 us) Kecepatan, posisi loop: 3kHz ((333 us) kontrol sinusoidal bidang berorientasi atau trapezoidal dari Halls untuk motor brushliess PWH tertimbang tertentu dengan modulasi vektor ruang arus loop:2.5 kHz khas, bandwidth akan bervariasi dengan tuning & beban induktansi perubahan tegangan bus tidak mempengaruhi bandwidth 200 uH garis-garis |
||||||||
| Tingkat samping (waktu) | |||||||||
| pergantian | |||||||||
| Modulasi | |||||||||
| Bandwidth | |||||||||
| Kompensasi HV | |||||||||
| Induktansi beban minimum | |||||||||
| Komando Input | |||||||||
| CANbuka | Posisi profil, Posisi interpolated, Profil kecepatan, Profil torsi, Homing | ||||||||
| Posisi digital | Step/Direction,CW/CCW stepper command (2 MHz maximum rate) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (setelah kuadrat),5Mline/sec | ||||||||
| Torsi digital & kecepatan | pWM, Polaritas | PWM 0 ~ 100%, polaritas = 1/0 | |||||||
| PWM | PWM 50% ± 50%, tidak diperlukan sinyal polaritas | ||||||||
| Rentang frekuensi PWM | Minimal 1kHz, maksimum 100kHz | ||||||||
| PW lebar pulsa minimum | 220 ns | ||||||||
| Torsi analog/kecepatan/positon | ±10 vdc,5kΩ impedansi input dirferensial | ||||||||
| Input digital | |||||||||
| Jenis nomor | 9, tidak terisolasi.[IN1] didedikasikan untuk Drive Enable fungsi,[IN2]~[IN9]diprogram 74HC14 pemicu Schmitt yang beroperasi dari +5 Vdc dengan filter RC pada input 10 kΩ hingga +5 Vdc atau ground untuk semua kecuali [IN5] (lihat di bawah) Vin-Lo 1,35 Vdc, vin-HI > 3,65 Vdc Semua input memiliki koneksi pilihan kelompok input tarik-up / down reslstor ke +5 Vdc,atau gound 1 Masukan khusus dengan 330 us RC filter untuk drive enable,0 sampai +24 Vdc max 3 Tujuan Umum pintu masuk dengan 330 us RC filter,0 sampai + 24 vdc max 1 Input kecepatan menengah untuk saklar suhu motor,33 us RC filtet 40,99 kΩ tarik/tarik turun, 0 sampai +24 vdc max 4 Masukan kecepatan tinggi dan keluar dengan 100 ns RC filter,0 sampai +5 Vdc max |
||||||||
| Semua input | |||||||||
| Tingkat Logika | |||||||||
| Pull-up, pull-down kontrol | |||||||||
| Aktifkan[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| DIGITAL OUTPUT (NOTE 1) | |||||||||
| Jenis Numbet | 4Tidak terisolasi, dapat diprogram MDSFET arus tenggelam dengan 1 kΩ tarik ke +5 Vdc melalui dioda 300 mAdc max+,30 ve max.Fungsi dapat diprogram Dioda fyback eksternal diperlukan jika mengemudi beban induktif |
||||||||
| [OUT1~4] | |||||||||
| rating saat ini | |||||||||
| rating saat ini | |||||||||
Mengapa pengemudi Elmo?
Kompak dan kepadatan daya tinggi
Produk multi fungsi dan keandalan tinggi
Pasar luas, aplikasi luas
Kinerja kontrol gerak yang sangat baik
pasar aplikasi pengemudi

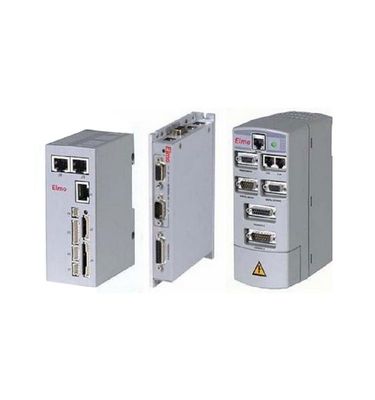

Pengantar Elmo Motor
Solusi kompak dan murah: torsi,kecepatan dan aplikasi posisi
Jenis gain & absolute encoder
Teknologi:
Produk Elmo adalah pengalaman panjang, pengetahuan luas dan tingkat tinggi
dari teknologi kristalisasi
Konversi daya analog
ASIC berdasarkan kontrol loop arus
DSP dan prosesor - drive digital
Struktur bus - drive digital
Bahasa pemrograman pengendalian gerak generasi ketiga
Teknologi pemasangan dan debugging canggih
