AC3-055-09 Servo Motor Controller 120W MicroE Grating Ruler Hidup panjang
| Tempat asal | Suzhou Cina |
|---|---|
| Nama merek | America MICROE |
| Sertifikasi | 195-R3726-01 |
| Nomor model | MII163OS-20-NR |
| Kuantitas min Order | 1pcs |
| Harga | $105-$230 |
| Kemasan rincian | kemasan karton dll. |
| Waktu pengiriman | Umum 5-7 hari pengiriman, cepat 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Dapat dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Berat badan | cahaya | Dimensi Keseluruhan | 200*400*603mm |
|---|---|---|---|
| Tegangan | 24v | Sifat | Presisi tinggi |
| Kekuatan | 36w | Aplikasi | Otomasi Industri |
| Antarmuka komunikasi | RS485/DAPAT/USB | Tegangan Masuk | DC24V |
| Arus Keluar | 0-5A | Kekuatan output | 120W |
| Tegangan Keluar | DC0-24V | Nama produk | Pengontrol Motor Servo |
| Frekuensi pulsa | 0-100KHZ | Ukuran | 180*140*60mm |
| Rentang pengaturan kecepatan | 0-100% | Suhu Kerja | -20~+85℃ |
| Menyoroti | AC3-055-09 Pengontrol Servo Motor,Kontroler Servo Motor 120W,120W MicroE Grating Ruler |
||
Deskripsi Produk
AC3-055-09 MicroE Grating Ruler Servo Motor Controller Hidup panjang
Deskripsi produk:

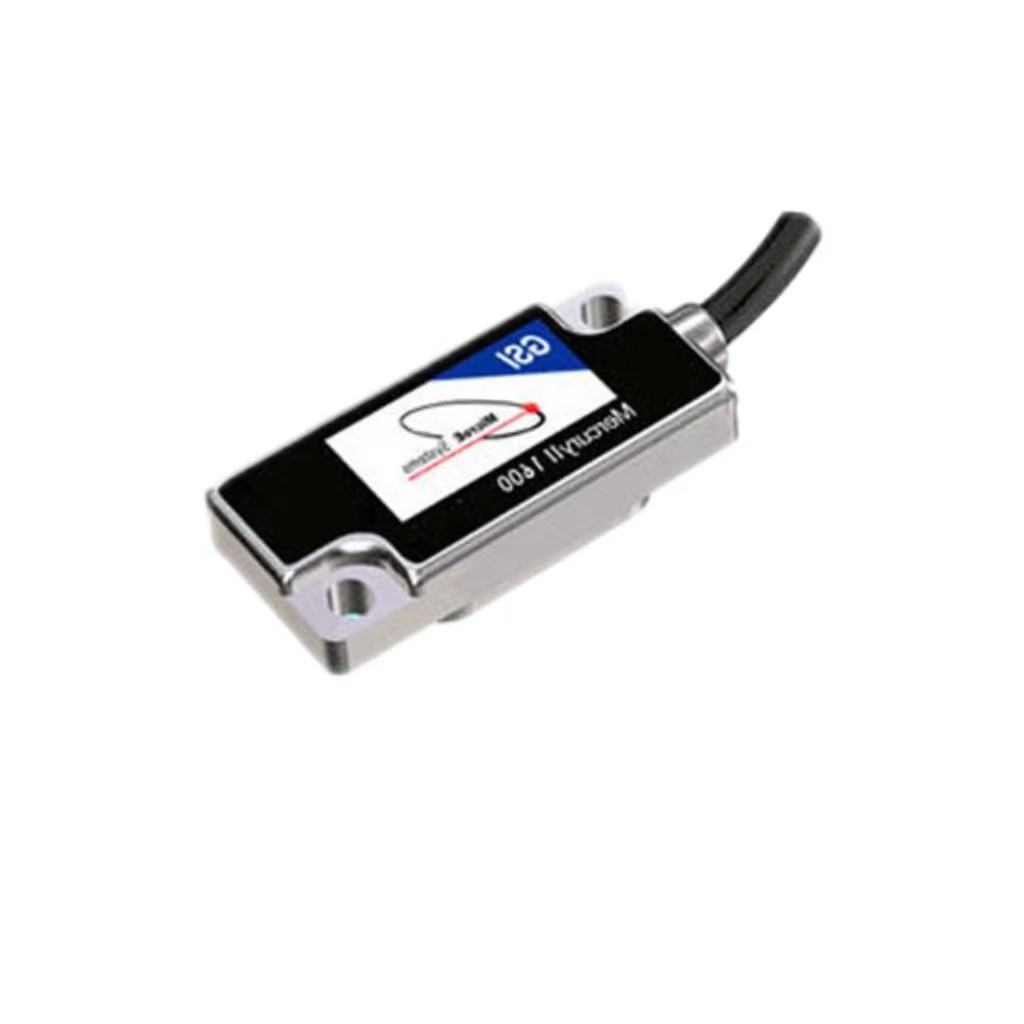

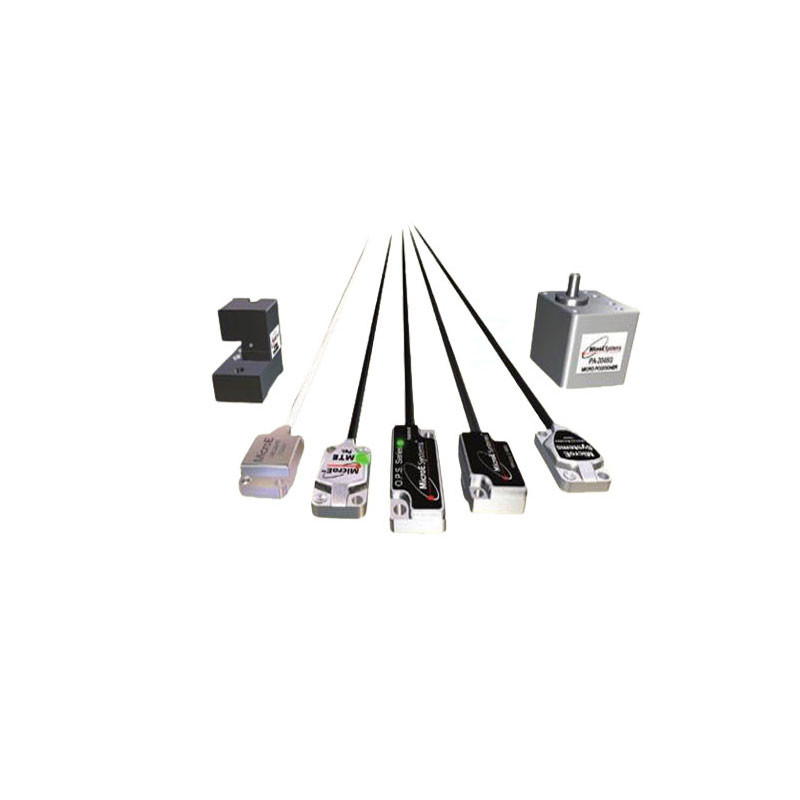

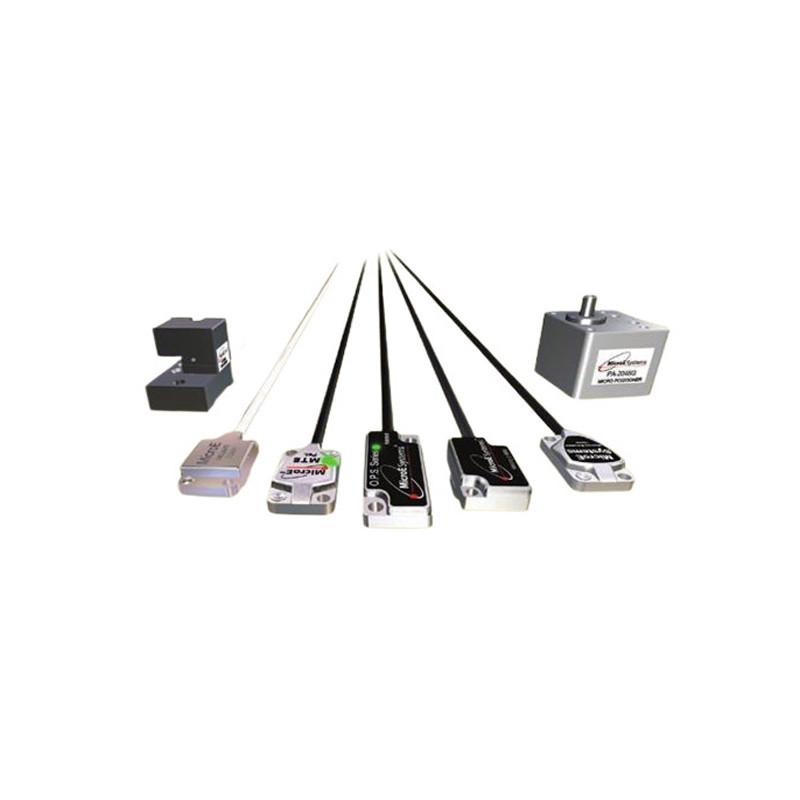

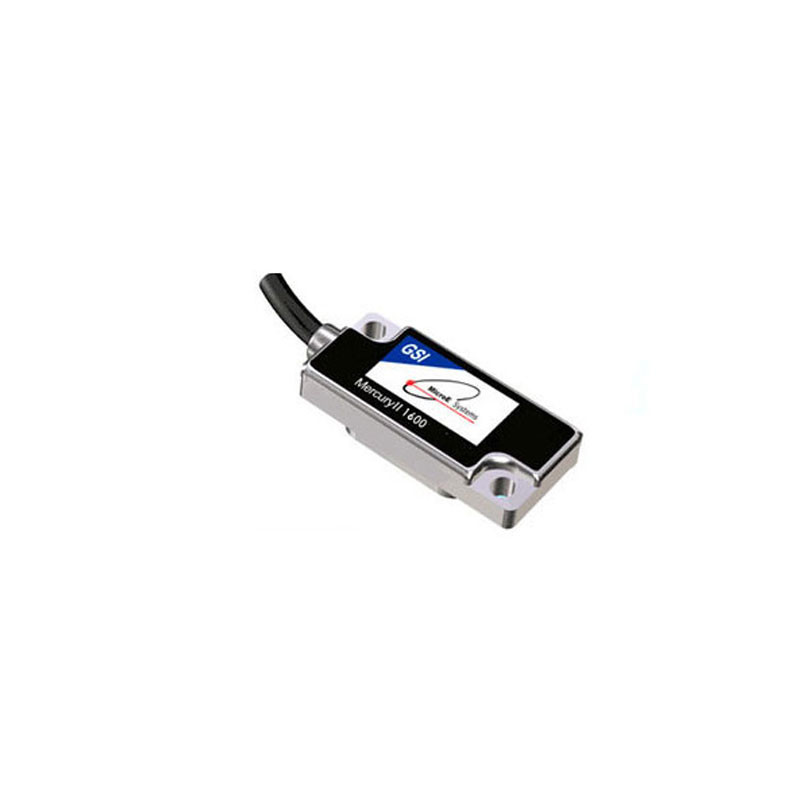

Ruler kisi MicroE
Ini adalah perangkat umpan balik pengukuran yang bekerja pada prinsip optik kisi, sering digunakan dalam kontrol numerik
dalam sistem servo loop tertutup mesin alat, dapat digunakan untuk mendeteksi pergeseran linier atau pergeseran sudut.
Sinyal output pengukurannya untuk pulsa digital, dengan akurasi deteksi rentang deteksi yang besar, karakteristik respons cepat.
Ini adalah perangkat umpan balik pengukuran yang bekerja pada prinsip optik kisi, sering digunakan dalam kontrol numerik
dalam sistem servo loop tertutup mesin alat, dapat digunakan untuk mendeteksi pergeseran linier atau pergeseran sudut.
Sinyal output pengukurannya untuk pulsa digital, dengan akurasi deteksi rentang deteksi yang besar, karakteristik respons cepat.
| Model | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Kekuatan output | |||||||||
| Arus puncak | 9(636) | 18 ((12.73) | 3 ((212) | 9(636) | 12 ((8.5) | Adc ((Arms, sinusoidal, ± 5% | |||
| Waktu puncak | 1 | 1 | 1 | 1 | 1 | Segmen | |||
| arus terus menerus | 3 ((2.12) | 6 ((4.24) | 1 ((0.71) | 3 ((2.12) | 6 ((4.24) | Adc ((Arms, sinuscidal), ± 5% | |||
| Kekuatan output puncak | 490 | 970 | 270 | 800 | 1600 | w | |||
| terus menerus" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Resistensi output | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Votage output maksimum | voutHV0.97*Rou*tlout | ||||||||
| Kekuatan masukan | |||||||||
| H.H. ke H.H. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc,trans-info mer-iolaed | |||
| Puncak | 9 | 18 | 3 | 9 | 12 | Adc ((1 detik) puncak | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc terus menerus | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc maksimum | ||||||||
| Output PWM | Inverter MOSFET 3 fase, PWM berpendingin pusat 15 kHz, modulasi vektor ruang 3o kHz |
||||||||
| Jenis frekuensi gelombang pwm |
|||||||||
| Kontrol digital | |||||||||
Lingkaran Kontrol Digital |
arus, velocity, posisi. 100% kontrol loop digital Kortrol posisi loop ganda menggunakan input encoder sekunder Lompatan arus:15 kHz ((66.7 us) Kecepatan, posisi loop: 3kHz ((333 us) kontrol sinusoidal bidang berorientasi atau trapezoidal dari Halls untuk motor brushliess PWH tertimbang tertentu dengan modulasi vektor ruang arus loop:2.5 kHz khas, bandwidth akan bervariasi dengan tuning & beban induktansi perubahan tegangan bus tidak mempengaruhi bandwidth 200 uH garis-garis |
||||||||
| Tingkat samping (waktu) | |||||||||
| pergantian | |||||||||
| Modulasi | |||||||||
| Bandwidth | |||||||||
| Kompensasi HV | |||||||||
| Induktansi beban minimum | |||||||||
| Komando Input | |||||||||
| CANbuka | Posisi profil, Posisi interpolated, Profil kecepatan, Profil torsi, Homing | ||||||||
| Posisi digital | Step/Direction,CW/CCW stepper command (2 MHz maximum rate) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (setelah kuadrat),5Mline/sec | ||||||||
| Torsi digital & kecepatan | pWM, Polaritas | PWM 0 ~ 100%, polaritas = 1/0 | |||||||
| PWM | PWM 50% ± 50%, tidak diperlukan sinyal polaritas | ||||||||
| Rentang frekuensi PWM | Minimal 1kHz, maksimum 100kHz | ||||||||
| PW lebar pulsa minimum | 220 ns | ||||||||
| Torsi analog/kecepatan/positon | ±10 vdc,5kΩ impedansi input dirferensial | ||||||||
| Input digital | |||||||||
| Jenis nomor | 9, tidak terisolasi.[IN1] didedikasikan untuk Drive Enable fungsi,[IN2]~[IN9]diprogram 74HC14 pemicu Schmitt yang beroperasi dari +5 Vdc dengan filter RC pada input 10 kΩ hingga +5 Vdc atau ground untuk semua kecuali [IN5] (lihat di bawah) Vin-Lo 1,35 Vdc, vin-HI > 3,65 Vdc Semua input memiliki koneksi pilihan kelompok input tarik-up / down reslstor ke +5 Vdc,atau gound 1 Masukan khusus dengan 330 us RC filter untuk drive enable,0 sampai +24 Vdc max 3 Tujuan Umum pintu masuk dengan 330 us RC filter,0 sampai + 24 vdc max 1 Input kecepatan menengah untuk saklar suhu motor,33 us RC filtet 40,99 kΩ tarik/tarik turun, 0 sampai +24 vdc max 4 Masukan kecepatan tinggi dan keluar dengan 100 ns RC filter,0 sampai +5 Vdc max |
||||||||
| Semua input | |||||||||
| Tingkat Logika | |||||||||
| Pull-up, pull-down kontrol | |||||||||
| Aktifkan[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| DIGITAL OUTPUT (NOTE 1) | |||||||||
| Jenis Numbet | 4Tidak terisolasi, dapat diprogram MDSFET arus tenggelam dengan 1 kΩ tarik ke +5 Vdc melalui dioda 300 mAdc max+,30 ve max.Fungsi dapat diprogram Dioda fyback eksternal diperlukan jika mengemudi beban induktif |
||||||||
| [OUT1~4] | |||||||||
| rating saat ini | |||||||||
| rating saat ini | |||||||||
AC3-055-09 adalah pengontrol motor servo grating ruler berkinerja tinggi yang diluncurkan oleh MicroE Systems, yang dirancang khusus untuk kontrol posisi dan aplikasi gerak yang tepat.Berikut ini adalah deskripsi rinci dari AC3-055-09 controller:
Kontrol posisi presisi tinggi: Kontroler AC3-055-09 dilengkapi dengan teknologi kontrol posisi canggih, yang dapat mencapai akurasi posisi yang sangat tinggi.Hal ini dikombinasikan dengan teknologi ruler kisi MicroE untuk secara akurat mengukur informasi posisi, memungkinkan gerakan mikro dan posisi.
Sistem umpan balik tertutup: Kontroler mengadopsi sistem umpan balik tertutup, yang memastikan bahwa sistem selalu berada di posisi yang diharapkan dengan pemantauan dan penyesuaian posisi motor secara real-time.Ini membantu menghilangkan kesalahan dan ketidakstabilan, meningkatkan stabilitas sistem dan kinerja kontrol.
Respon kecepatan tinggi: AC3-055-09 controller memiliki kemampuan respons kecepatan tinggi, yang dapat mencapai perubahan posisi dan penyesuaian yang cepat.Hal ini sangat penting dalam aplikasi yang membutuhkan posisi cepat atau beralih posisi.
Beberapa mode kontrol: Kontroler mendukung beberapa mode kontrol, termasuk mode posisi, mode kecepatan, dan mode kekuatan.Pengguna dapat memilih mode kontrol yang tepat berdasarkan persyaratan aplikasi tertentu untuk mencapai berbagai jenis kontrol gerak.
Interface Komunikasi: Kontroler AC3-055-09 dilengkapi dengan berbagai antarmuka komunikasi, seperti antarmuka digital, antarmuka analog, dan antarmuka input/output universal,untuk mencapai koneksi dan pertukaran data dengan perangkat eksternal.
Fleksibilitas pemrograman: Kontroler ini menyediakan pilihan pemrograman yang kaya, mendukung beberapa bahasa pemrograman dan lingkungan,memungkinkan pengguna untuk menyesuaikan kontrol dan konfigurasi sesuai dengan kebutuhan mereka sendiri.
Bidang aplikasi: AC3-055-09 controller banyak digunakan di bidang yang membutuhkan kontrol posisi presisi tinggi, seperti pembuatan semikonduktor, pemesinan presisi, peralatan medis,jalur produksi otomatis, dll.
Keandalan dan Ketahanan: MicroE adalah penyedia profesional solusi kontrol gerak, yang dikenal karena keandalan dan ketahanan.Desain AC3-055-09 pengontrol telah hati-hati dioptimalkan untuk memastikan operasi stabil jangka panjang dan keandalan tinggi.
Singkatnya, AC3-055-09 MicroE grating ruler servo motor controller adalah controller dengan presisi tinggi, respon kecepatan tinggi, dan beberapa mode kontrol.Ini cocok untuk berbagai aplikasi, memberikan dukungan kontrol gerak yang stabil dan dapat diandalkan untuk aplikasi yang membutuhkan kontrol posisi presisi.
