VARS0350 Rotary Voice Coil Motor Stabilitas Tinggi 3.5Nm Aktuator Ayun 60deg

Ringkasan Produk

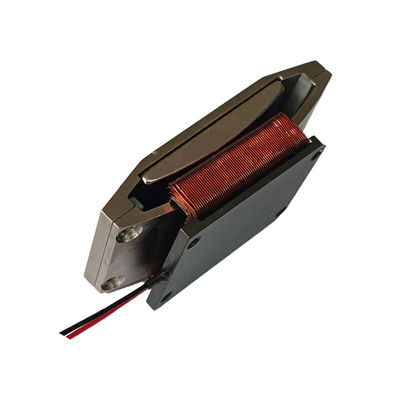

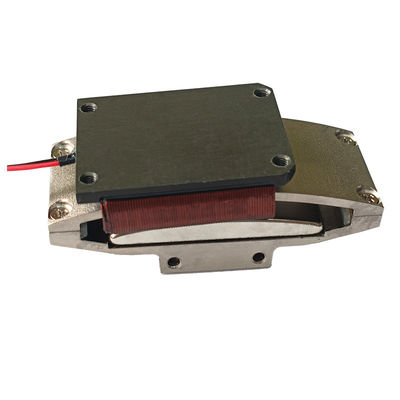

VARS0350-060-00A adalah motor kumparan suara putar tipe ayun tugas berat yang diperkenalkan oleh SUPT MOTION, dirancang khusus untuk tugas pemosisian dan stabilisasi sudut lebar yang membutuhkan torsi tinggi. Pada 25 °C, motor kumparan suara putar ini memberikan torsi puncak 3,5 N·m dan torsi berkelanjutan 1,14 N·m pada rentang langkah total yang sangat lebar 60 derajat, dengan tegangan penggerak maksimum 25,8 V.
Kumparan bergerak memiliki berat 115 gram, dan badan aktuator berukuran 115 × 65 × 54,5 milimeter. Seperti semua motor kumparan suara seri VARS, kumparan bergerak langsung di dalam medan magnet, memberikan hubungan torsi-arus linier pada perangkat tanpa celah dan efek cogging, bahkan pada tingkat daya yang tinggi.
Model motor kumparan suara ini dirancang khusus untuk sistem putar yang membutuhkan gerakan sudut besar saat membawa beban berat, seperti cermin kemudi besar, katup industri, mekanisme peredam, dan gantry pemosisian. Konstruksi aluminium yang kokoh dan area kontak bantalan yang besar memastikan stabilitas tinggi dari torsi terukur, sementara masa pakai desain 10.000 jam menjaga biaya kepemilikan total untuk peralatan yang beroperasi terus menerus tetap rendah.

Solusi

Aktuator putar sudut lebar dalam peralatan industri biasanya mengandalkan motor servo yang dilengkapi dengan peredam harmonik atau sabuk. Meskipun komponen ini memberikan torsi, mereka menimbulkan celah, kepatuhan, dan kesalahan berkala, yang mengurangi stabilitas pemosisian dan memerlukan perawatan yang sering di lingkungan berdebu atau dengan laju siklus tinggi.
VARS0350-060-00A menggantikan kombinasi motor dan peredam dengan satu elemen penggerak langsung. Kumparan secara instan menghasilkan torsi yang sebanding dengan arus yang diterapkan, memungkinkan loop kontrol untuk mencapai gerakan yang mulus dan sangat stabil di seluruh rentang gerakan 60 derajat.
Dengan torsi puncak 3,5 N·m dan torsi berkelanjutan 1,14 N·m, aktuator putar ini dapat mempercepat beban inersia tinggi dengan cepat dan menahan gangguan eksternal untuk mempertahankan posisi stabil tanpa perlu pengereman mekanis.
Kemampuan langkah lebarnya menghilangkan kebutuhan akan penggerak roda gigi multi-putaran dalam banyak aplikasi, sementara kopling magnetik bebas celah meningkatkan pengulangan dua arah dalam proses seperti pengukuran katup, penunjukan antena, dan kontrol gimbal cermin. Tanpa komponen transmisi yang rentan aus, solusi ini mengurangi waktu henti dan menyederhanakan perawatan—yang sangat penting untuk peralatan yang beroperasi sepanjang waktu di pabrik, kendaraan, atau bangku uji kedirgantaraan.

Spesifikasi

Aplikasi

Aktuator kumparan suara ini dapat berfungsi sebagai aktuator posisi cermin dalam sistem laser apertur besar, pemandu berkas teleskop, dan dudukan pelacak optik, serta aktuator katup putar untuk mengukur bahan bakar, pendingin, dan gas proses. Langkah 60 derajat dan stabilitas tingginya juga membuatnya cocok untuk digunakan sebagai aktuator peredam dalam kontrol getaran struktural, sistem pemosisian putar dalam mesin perkakas, dan aktuator kontrol penerbangan dalam kendaraan udara tak berawak (UAV).
Motor kumparan suara ini banyak digunakan di industri semikonduktor, otomotif, industri, dan kedirgantaraan, dan dapat digunakan di mana pun platform putar sudut besar, torsi tinggi, bebas celah diperlukan. Dalam rentang torsi berkelanjutan yang terukur, motor mendukung osilasi berkelanjutan, membuatnya cocok untuk pemindaian dan pengujian kontur; rumahnya yang kokoh dapat menahan guncangan dan getaran di lingkungan instalasi seluler.

FAQ

Q1: Beban apa yang dapat digerakkan oleh VARS0350-060-00A?

Dengan torsi puncak 3,5 N·m dan torsi berkelanjutan 1,14 N·m pada 25 °C, aktuator menggerakkan cermin, katup, dan gantry dengan inersia sedang. Akselerasi yang tepat tergantung pada inersia beban dan arus yang tersedia dari driver.

Q2: Berapa total langkah model ini?

Total langkah adalah 60 derajat, salah satu yang terluas di seri VARS. Untuk aplikasi yang membutuhkan rentang lebih kecil, pembatasan sudut mekanis dan elektrik tersedia.

Q3: Bagaimana stabilitas tinggi dicapai pada posisi penahan?

Stabilitas berasal dari prinsip kumparan suara penggerak langsung: torsi sebanding dengan arus tanpa gesekan, celah, atau cogging, sehingga pengontrol loop tertutup dapat menahan poros dengan kaku pada sudut berapa pun dalam langkah tanpa berburu.

Q4: Berapa waktu tunggu dan opsi kustomisasi?

Jumlah pesanan minimum adalah 1 buah. Sampel dikirim dalam 3-5 hari kerja dan pesanan produksi dalam 15-25 hari. Langkah, tegangan penggerak, konfigurasi poros, dan dimensi pemasangan kustom tersedia untuk persyaratan OEM.
