Swing Type Voice Coil Motor dengan Encoder Rotary Voice Coil untuk Alinasi Optik
| Tempat asal | Jiangsu, Cina |
|---|---|
| Nama merek | SUPT |
| Sertifikasi | ce,ISO9001,CCC |
| Nomor model | VARS0120-020-00A |
| Kuantitas min Order | ≥1 |
| Harga | $270.00/pieces >=1 pieces |
| Kemasan rincian | karton & kotak kayu voice coil motor |
| Waktu pengiriman | pesanan sampel 2-3 hari, satu hari kerja lainnya, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 2000 Potongan/potongan per Bulan motor koil suara |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jaminan | 3 bulan-1 tahun | Penggunaan | PERAHU, Mobil, sistem servo loop tertutup dari peralatan mesin CNC, dan dapat digunakan untuk mendet |
|---|---|---|---|
| Jenis | Motor Mikro | Torsi | Permintaan |
| Konstruksi | MAGNET PERMANEN | Penggantian | sikat |
| Fitur Lindungi | Benar-benar Tertutup | Kecepatan (RPM) | Kecepatan tinggi |
| Arus Berkelanjutan (A) | 3.5 | Efisiensi | YAITU 1 |
| Torsi puncak (Nm) | 0,08 | Perjalanan maksimum (mm) | 26 |
| motor koil suara (V) | 6.4 | Torsi kontinu (Nm) | 0,05 |
| Kembali Konstanta EMF(LL)(Kb) | 0,045 | Berat koil (g) | 11.7 |
| Panjang (mm) | 35 | Lebar (mm) | 39.8 |
| Tinggi (mm) | 26. | Pelabuhan | Motor koil suara Shanghai |
| Menyoroti | Swing Type Voice Coil Motor 3.5A,Motor Koil Suara Dengan Encoder,3.5A Rotary Voice Coil Untuk Alinasi Optik |
||
Deskripsi Produk

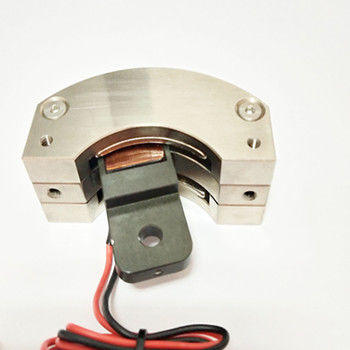

Swing Type Voice Coil Motor dengan Encoder untuk Alinasi Optik
Deskripsi Produk
The swing voice coil motor with optical alignment encoder is a specially designed motor system that combines the swing voice coil motor and optical alignment encoder for precise angle control and positioningJenis sistem motor ini biasanya digunakan dalam aplikasi yang membutuhkan posisi presisi tinggi dan penyesuaian sudut, terutama di bidang seperti peralatan optik, sistem pencitraan,dan instrumen presisi.
Motor lingkaran suara berayun berfungsi sebagai komponen pendorong untuk mendorong gerakan rotasi dengan menghasilkan gaya Lorentz.memberikan umpan balik sudut yang akurat dengan memantau perubahan sinyal optik.
Motor koil suara berayun dengan pengenkoder penyelarasan optik gabungan memiliki karakteristik berikut:
1. Posisi presisi tinggi: Enkoder keselarasan optik dapat memberikan pengukuran sudut yang sangat akurat, memungkinkan motor untuk mencapai posisi sudut presisi tinggi.
2. umpan balik waktu nyata: umpan balik waktu nyata dari pengkode keselarasan optik memungkinkan sistem kontrol untuk memantau posisi motor secara real time,dengan demikian mencapai kontrol loop tertutup dan membuat gerakan motor lebih akurat dan stabil.
3Respon cepat: Motor koil suara berayun memiliki respon cepat, dikombinasikan dengan umpan balik presisi tinggi dari enkoder keselarasan optik, untuk mencapai penyesuaian sudut yang cepat dan akurat.
4. Gerak halus: Kombinasi karakteristik gerak halus dari motor koil suara berayun dan pengukuran yang tepat dari pengkode keselarasan optik dapat mencapai gerak sudut yang halus.
5. Desain tanpa kontak: Enkoder keselarasan optik adalah sensor tanpa kontak yang tidak memiliki kontak mekanis dengan komponen motor, mengurangi gesekan dan keausan.
6. Rentang aplikasi yang luas: Motor koil suara tipe ayunan dengan pengenkoder alineasi optik cocok untuk berbagai aplikasi yang membutuhkan kontrol sudut dan penentuan posisi presisi tinggi,termasuk peralatan optik, sistem laser, teleskop, peralatan pencitraan, dll.
Parameter teknis:
| VARS Series of Swing tipe suara motor kumparan | ||||||||
| Model | Torsi puncak ((N-M) | Torsi konstan25°C ((N-M) | Perjalanan maksimum ((mm) | Tegangan ((V) | Konstan EMF belakang ((V/m/S) | Berat gulungan ((g) | Lebar*tinggi (mm) | Panjang ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50 x 30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9 x 30.6 | 75.00 |

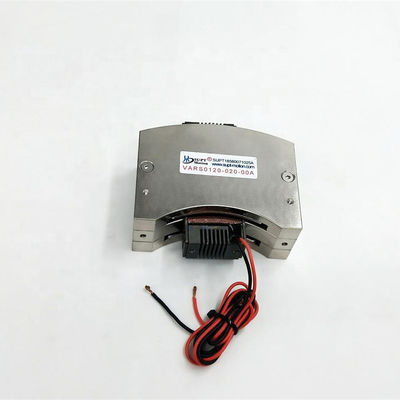

| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

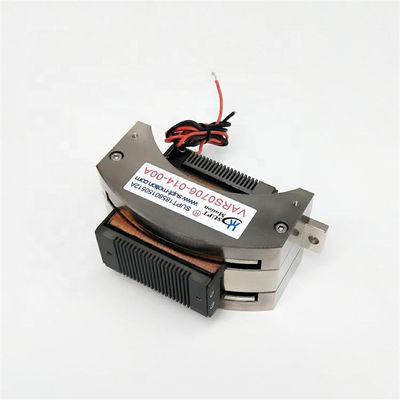

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 kali 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
Aplikasi:
Rotary Voice Coil Motor (VCM) adalah sejenis motor arc voice coil, yang memiliki karakteristik percepatan tinggi, frekuensi respons tinggi, waktu respons pendek dan akurasi tinggi.Swing tipe seri dapat menghasilkan torsi lebih dari 100NM, berayun torsi lebih dari 90 derajat, jenis ini motor terutama cocok untuk stroke kecil presisi tinggi dan sistem frekuensi respons tinggi dapat melakukan kecepatan tinggi berayun maju mundur gerak.Motor voice coil adalah perangkat daya tipe non-komutasi, akurasi penentuan posisinya sepenuhnya tergantung pada umpan balik dan sistem kontrol, tidak ada hubungannya dengan motor suara kumparan itu sendiri.Keakuratan posisi dapat dengan mudah mencapai 10nm dan akselerasi dapat mencapai 300g (akselerasi sebenarnya tergantung pada kondisi kerja khusus beban).Produk jenis ayunan biasanya digunakan dalam teknologi laser di lokator cermin, rem katup, peralatan otomatisasi, aerospace, semikonduktor dan bidang industri lainnya.
