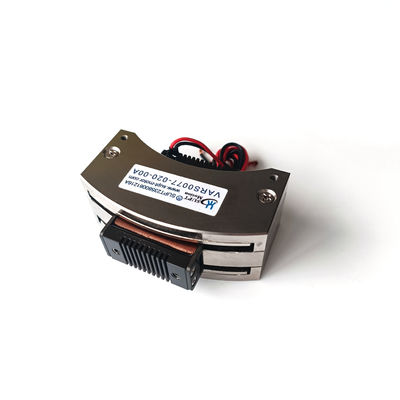

VARS0077 Rotary Voice Coil Motor Akselerasi Tinggi 0,77Nm 20deg Swing Actuator

Ringkasan Produk

VARS0077-020-00A adalah kecepatan tinggi swing-tipe rotary suara coil motor yang diproduksi oleh SUPT MOTION, cocok untuk aplikasi yang membutuhkan pergeseran sudut yang sangat cepat selama stroke pendek.Pada suhu 25 °C, motor spiral suara tipe ayunan ini memberikan torsi puncak 0,77 N·m dan torsi terus-menerus 0,63 N·m, dengan pukulan total 20 derajat dan tegangan drive maksimum 6,7 V.
Koil bergerak beratnya 66 gram, dan dimensi keseluruhan adalah 75 × 50 × 30 milimeter.atau sikat antara input listrik dan output mekanik, sehingga setiap ampere arus langsung dikonversi menjadi torsi tanpa dipengaruhi oleh keterlambatan sistem transmisi.
Aktuator ayunan ini dirancang untuk gerakan pendek, cepat, dan sangat berulang di mana throughput sangat penting.Kombinasi torsi puncak yang tinggi dan massa sedang menghasilkan akselerasi sudut yang memungkinkan mekanisme pick-and-place, pintu pemisahan, dan elemen pemindaian untuk menyelesaikan setiap siklus dalam hitungan milidetik, sementara rumah aluminium yang kuat memastikan kekakuan komponen selama operasi kecepatan tinggi.

Solusi

Mesin produksi cepat sering kehilangan waktu siklus karena aktuator yang bergerak terlalu lambat atau beresonansi setelah setiap langkah.stepper dan motor DC kecil dengan gearbox semua menambahkan kepatuhan dan penentuan penundaan yang membatasi berapa banyak operasi per menit mesin dapat melakukan.
VARS0077-020-00A memecahkan masalah dengan topologi spool suara berakselerasi tinggi karena rasio torsi ke arus konstan dan inersia rotor rendahmotor dapat didorong dengan profil arus agresif untuk mempercepat dengan cepat, mundur langsung dan berhenti di target dengan sedikit overshoot. stroke 20 derajat adalah perjalanan praktis untuk cermin deflektor, pengurut flaps,penekanan dan mekanisme serupa yang menumpang antara dua atau tiga posisi.
Kurangnya reduksi mekanis juga berarti tidak ada reaksi balik untuk memicu getaran dan tidak ada bagian pelumasan untuk terdegradasi selama jutaan siklus.Dalam operasi terus-menerus motor bekerja dalam 0.63 N·m torsi konstan, dan jalur termal pendek melalui bingkai aluminium menjaga suhu penggulung di bawah kendali.sumbu putar berulang dan bebas pemeliharaan yang mudah diintegrasikan dengan servo driver standar.

Spesifikasi

Aplikasi

Penggunaan khas termasuk cermin deflektor frekuensi tinggi dalam pengolahan laser, elemen osilasi dalam garis cetak dan kemasan, gerbang pemisahan kecepatan tinggi,pendorong feeder dan probe pengujian yang harus bergerak cepat antara posisi pengukuranAktuator sama-sama di rumah di katup putar dan damping aktuator, sistem posisi putar dan kontrol penerbangan aktuator di seluruh sektor semikonduktor, otomotif, industri dan aerospace.
Untuk masing-masing aplikasi ini, pukulan 20 derajat cukup panjang untuk memindahkan tuas, palang atau cermin melalui jangkauan yang berguna,sementara akselerasi tinggi menjaga waktu mati antara perintah sangat pendekUnit ini juga berkinerja baik dalam tugas osilasi terus-menerus seperti dithering dan pembatalan getaran,di mana konstruksi nol-backlashnya menghindari dampak dan keausan yang memperpendek umur ikatan mekanisBatas stroke khusus, tegangan kumparan dan antarmuka pemasangan dapat dirancang untuk produsen peralatan asli.

FAQ

Pertanyaan 1: Seberapa cepat VARS0077-020-00A bisa bergerak?

Dengan torsi puncak 0,77 N·m yang mendorong gulungan 66 g, aktuator mencapai akselerasi sudut yang sangat tinggi,dan gerakan stroke pendek khas menetap dalam kisaran milidetik rendah ketika digunakan dengan servo driver mode arus.

T2: Berapa total pukulan?

Stroke total standar adalah 20 derajat. Stop ujung mekanik dan batas sudut berbasis pengontrol dapat disediakan untuk aplikasi yang membutuhkan perjalanan yang lebih kecil atau posisi pusat yang ditentukan.

T3: Dapatkah berjalan dalam osilasi terus menerus?

Ya, osilasi bidirectional terus menerus diizinkan dalam nilai torsi terus menerus 0,63 N · m pada 25 ° C, yang mencakup tugas dithering, scanning dan vibration-damping tanpa overheating.

T4: Mengapa tidak ada reaksi negatif pada motor ini?

Koil menggerakkan output langsung ke dalam medan magnet, sehingga desain tidak mengandung gigi, sabuk atau kopling.Tidak dengan penyesuaian.

Q5: Pilihan pengiriman dan dukungan apa yang tersedia?

Jumlah pesanan minimum adalah 1 buah. Sampel dikirim dalam 3-5 hari kerja dan pesanan produksi dalam 15-25 hari. SUPT MOTION menyediakan panduan pengguna pengemudi dan layanan kustomisasi untuk proyek OEM.
