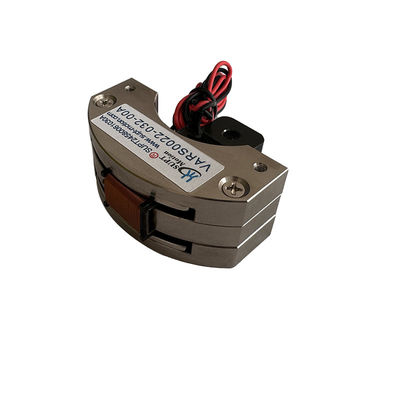

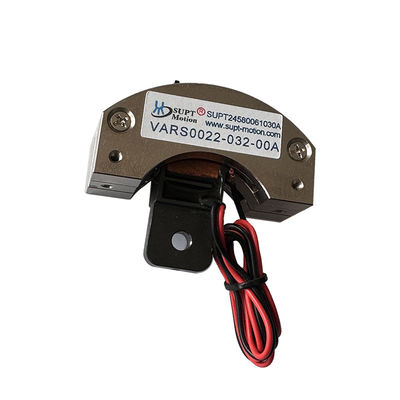

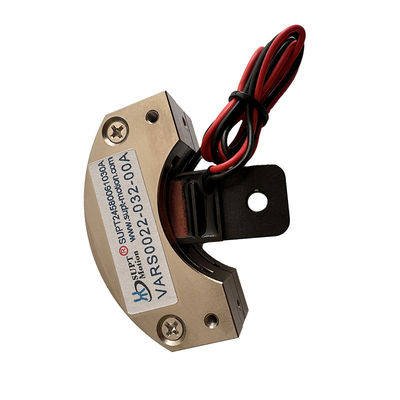

VARS0022 Motor Bobina de Voz Rotativa de Tamaño Micro de Alta Estabilidad Actuador de 0.22Nm 32deg

Ikhtisar Produk

VARS0022-032-00A adalah motor kumparan suara putar tipe ayun ringkas yang diperkenalkan oleh SUPT MOTION, dirancang khusus untuk penentuan posisi sudut yang presisi di ruang terbatas. Pada suhu 25 °C, motor kumparan suara putar ini memberikan torsi puncak 0,22 N·m dan torsi berkelanjutan 0,12 N·m pada rentang gerakan total 32 derajat, dengan tegangan penggerak maksimum 15,5 V.
Dengan ukuran hanya 60 × 60 × 36 mm dan kumparan bergerak dengan berat hanya 21,5 gram, motor ini saat ini merupakan salah satu aktuator putar terbatas sudut paling ringan yang tersedia untuk aplikasi tingkat instrumen. Berkat desain penggerak langsungnya, rotor merespons seketika terhadap perintah arus dan bebas dari masalah kelonggaran yang umum pada motor beroda gigi.
Karena torsi meningkat secara linier dengan arus dan tidak ada keausan sikat, aktuator kumparan suara ini memberikan gerakan yang mulus dan berulang sepanjang masa layanannya yang terukur selama 10.000 jam. Rumah paduan aluminium menawarkan pembuangan panas yang sangat baik dan melindungi rakitan kumparan dan magnet di lingkungan industri dan laboratorium.

Solusi

Perancang instrumen ringkas sering kali membutuhkan platform putar yang cukup kecil untuk dipasang di samping komponen optik atau sensor, namun cukup stabil untuk mempertahankan sudutnya selama pengukuran. Motor mikro-stepper tidak hanya menambah berat tetapi juga mengonsumsi arus penahan berkelanjutan dan menghasilkan riak cogging yang mengganggu muatan sensitif.
VARS0022-032-00A menawarkan alternatif: mikroaktuator bawaan yang sangat stabil. Kumparan digerakkan langsung di dalam medan magnet, sehingga motor memiliki kelonggaran nol dan torsi penahan nol; massa bergerak yang rendah memastikan frekuensi resonansi mekanis yang cukup tinggi, memungkinkan respons keadaan tunak yang cepat dan teredam dengan baik. Torsi penahan disediakan secara elektromagnetik dan hanya membutuhkan arus berkelanjutan sedang untuk dipertahankan, memungkinkan sistem mencapai penguncian sudut yang kaku tanpa perlu pengereman mekanis.
Solusi ini memungkinkan para insinyur untuk membangun loop penentuan posisi sudut yang sangat stabil hanya dengan tiga komponen: aktuator, penguat arus, dan sensor sudut. Konstanta torsi yang dapat diprediksi menyederhanakan proses penyetelan, dan saat proyek ditingkatkan, kode kontrol yang sama dapat digunakan kembali di berbagai ukuran rak VARS. Hasilnya adalah sumbu gerak yang ringkas, senyap, dan bebas perawatan yang mampu memenuhi ekspektasi presisi peralatan optik dan pengujian modern.

Spesifikasi

Stabilitas tinggi berasal dari desain kumparan suara penggerak langsung: torsi sebanding dengan arus, tidak ada gesekan atau kelonggaran di jalur penggerak, dan kumparan inersia rendah memungkinkan loop servo untuk menahan sudut yang diperintahkan dengan kuat tanpa siklus batas atau penyimpangan.

Q3: Bisakah motor berosilasi terus menerus?
Ya. Dalam peringkat torsi berkelanjutan 0,12 N·m pada 25 °C, aktuator dapat berjalan dalam osilasi dua arah berkelanjutan untuk tugas pemindaian, dithering, atau pemompaan, tanpa keausan sikat untuk membatasi masa pakainya.

Q4: Perangkat umpan balik apa yang harus digunakan?

Encoder optik, encoder magnetik, atau sensor kapasitif dapat dipasang pada poros keluaran tergantung pada resolusi yang dibutuhkan. Aktuator itu sendiri berperilaku sebagai tanaman linier yang bersih, sehingga sebagian besar metode penyetelan servo standar berlaku.

Q5: Apakah kustomisasi tersedia untuk model ini?

Ya. Sudut gerakan, tegangan penggerak, terminasi kumparan, detail poros, dan lubang pemasangan dapat diadaptasi untuk program OEM. Pesanan minimum adalah 1 buah dan sampel biasanya dikirim dalam waktu 3-5 hari kerja.
