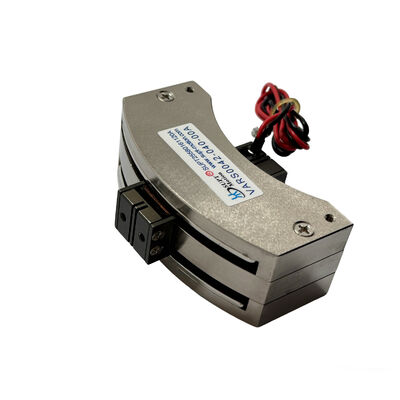

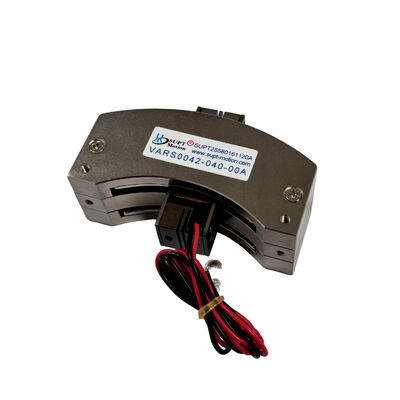

VARS0042 Rotary Voice Coil Motor Fast Mirror Control 0.42Nm 40deg Aktuator

Ikhtisar Produk

VARS0042-040-00A adalah motor kumparan suara putar tipe ayun yang dikembangkan oleh SUPT MOTION untuk gerakan langsung, terbatas sudut. Pada suhu 25 °C, motor kumparan suara tipe ayun ini menghasilkan torsi puncak 0,42 N·m dan torsi berkelanjutan 0,38 N·m pada rentang langkah total 40 derajat, dengan tegangan penggerak maksimum yang dinilai hanya 3,5 V.
Kumparan bergerak hanya berbobot 38 gram dan berputar dalam medan magnet tanpa memerlukan roda gigi, sabuk, atau sikat; sebagai hasilnya, poros keluaran merespons hampir seketika terhadap arus penggerak, dan tidak ada kelonggaran mekanis. Dimensi rangkanya adalah 82 × 53,6 × 30,3 milimeter, memungkinkannya dipasang di modul optik ringkas dan kepala pemindai.
Aktuator ayun ini didasarkan pada prinsip motor torsi terbatas sudut: torsi yang dihasilkan sebanding dengan arus kumparan, memberikan perangkat karakteristik linier bawaan yang mudah dikontrol dan bebas dari efek cogging.

Solusi

Sistem pengarah dan pemindaian sinar menempatkan tuntutan ketat pada aktuator sudut: cermin harus mencapai posisi yang diperintahkan dengan cepat, stabil tanpa osilasi, dan mempertahankan sudutnya dengan stabilitas tinggi selama operasi laser. Pada frekuensi switching yang digunakan dalam pengontrol galvanometer, motor roda gigi dan penggerak stepper sering menghadapi masalah seperti kelonggaran, resonansi, dan panas berlebih.
VARS0042-040-00A memenuhi persyaratan ini dengan arsitektur kumparan suara tanpa bingkai. Karena hubungan proporsional antara torsi dan arus, dikombinasikan dengan massa rendahnya, aktuator tipe ayun ini mencapai akselerasi yang sangat tinggi untuk ukurannya dan, ketika digunakan dengan penggerak mode arus, dapat mencapai sudut target dalam beberapa milidetik.
Karena tidak ada mekanisme reduksi mekanis, kelonggaran adalah nol; sementara itu, tegangan kumparan rendah 3,5 V menjaga konsumsi daya tetap rendah, memungkinkan motor tetap dingin selama pemindaian berkelanjutan.
Perancang sistem dapat menutup loop di sekitar posisi tertutup aktuator menggunakan encoder atau sensor kapasitif, sehingga mencapai gerakan sudut yang mulus dan berulang di seluruh rentang 40 derajat. Karakteristik torsi liniernya menyederhanakan proses penyetelan servo dan menghilangkan kebutuhan akan tabel kompensasi yang kompleks, sehingga mengurangi waktu pengembangan untuk aplikasi kontrol cermin berkecepatan tinggi.

Spesifikasi

Dalam semua aplikasi di atas, aktuator ini menawarkan keuntungan yang sama: kontrol cermin cepat dengan waktu stabilisasi tingkat milidetik, torsi penahan stabil yang mampu menahan getaran eksternal, dan bodi ringkas yang menyederhanakan tata letak bangku optik. Motor dapat menahan osilasi dua arah berkelanjutan dalam peringkat torsi berkelanjutannya, membuatnya cocok untuk aplikasi jitter, pelacakan, dan pemindaian. SUPT MOTION mendukung kustomisasi OEM batas langkah, gaya dorong, panjang kabel, dan geometri pemasangan untuk proyek volume.

FAQ
Q1: Berapa langkah total motor kumparan suara putar ini?

VARS0042-040-00A menyediakan langkah total 40 derajat. Perjalanan mekanis dapat dikurangi atau sudut listrik dibatasi oleh pengontrol untuk aplikasi yang membutuhkan rentang kerja yang lebih kecil.

Q2: Bisakah motor ini menggerakkan cermin kemudi cepat?

Ya. Kumparan penggerak langsung dan massa bergerak 38 g memberikan konstanta waktu mekanis yang sangat singkat, sehingga cermin cepat stabil setelah setiap gerakan. Dengan pengontrol loop tertutup dan sensor posisi, kontrol cermin cepat yang berulang dapat dicapai dalam sistem pemindaian laser dan stabilisasi sinar.

Q3: Mengapa tegangan maksimum hanya 3,5 V?

Kumparan dililit untuk operasi tegangan rendah, arus tinggi untuk meminimalkan panas dan interferensi elektromagnetik dalam peralatan optik yang sensitif. Penguat linier sederhana atau penggerak PWM yang dinilai untuk 3,5 V dan arus puncak yang diperlukan sudah cukup, dan SUPT MOTION dapat memberikan saran tentang pemilihan penggerak.

Q4: Apakah aktuator ini memiliki kelonggaran atau cogging?

Tidak. Tidak ada roda gigi, sabuk, atau elemen transmisi lainnya antara kumparan dan keluaran, sehingga kelonggaran dan torsi cogging secara struktural dihilangkan. Pengulangan posisi hanya dibatasi oleh sensor umpan balik dan pemasangan mekanis.

Q5: Apa saja ketentuan pemesanan dan kustomisasi?

Jumlah pesanan minimum adalah 1 buah, dengan pengiriman sampel dalam 3-5 hari kerja dan produksi massal dalam 15-25 hari. Langkah, tegangan penggerak, resistansi kumparan, kabel, dan dimensi pemasangan dapat disesuaikan untuk proyek OEM.
