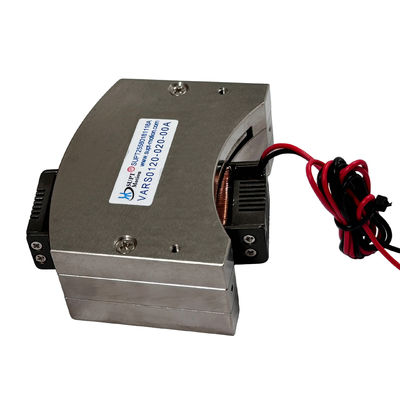

VARS0120 Rotary Voice Coil Motor Akselerasi Tinggi Zero Backlash 1.2Nm

Ikhtisar Produk

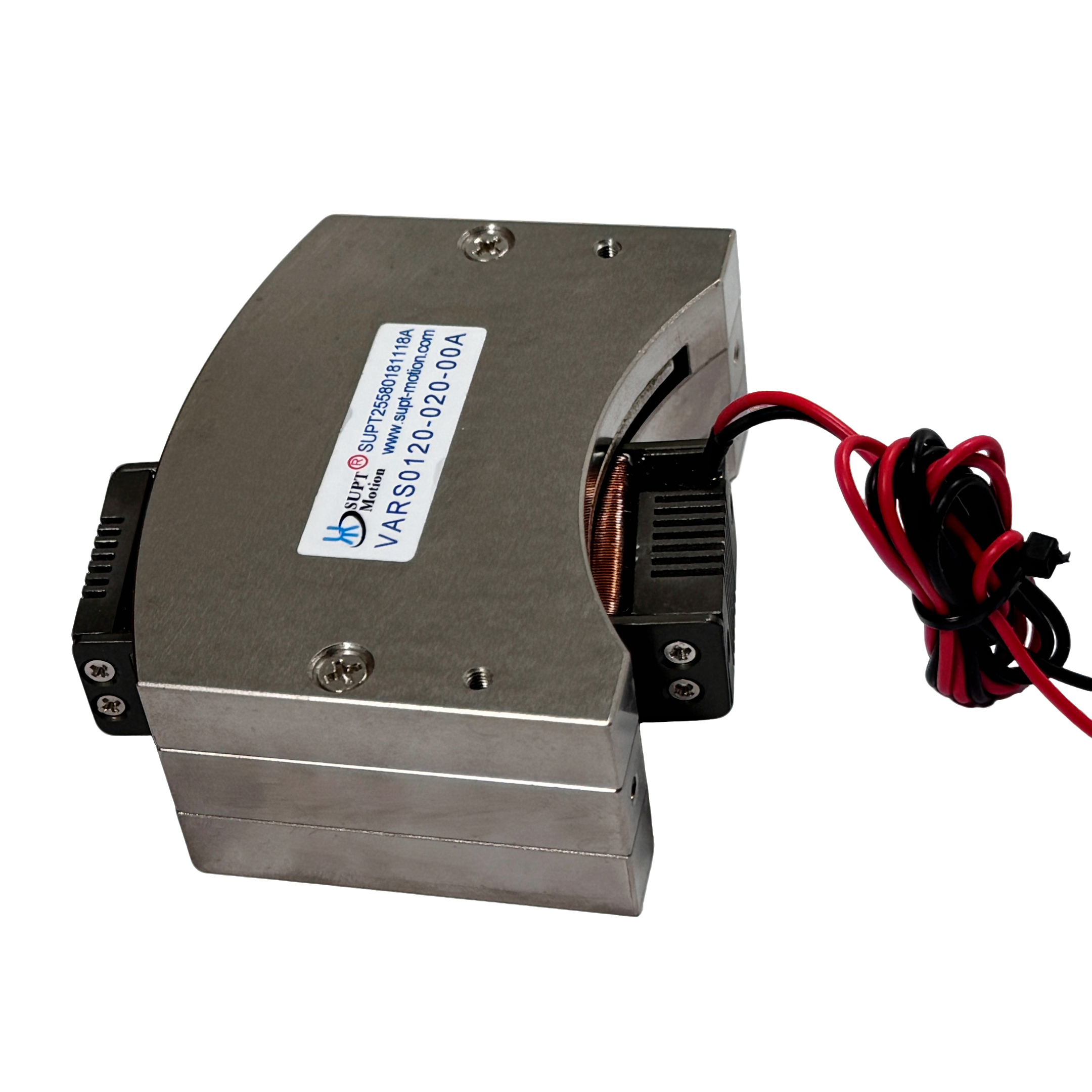

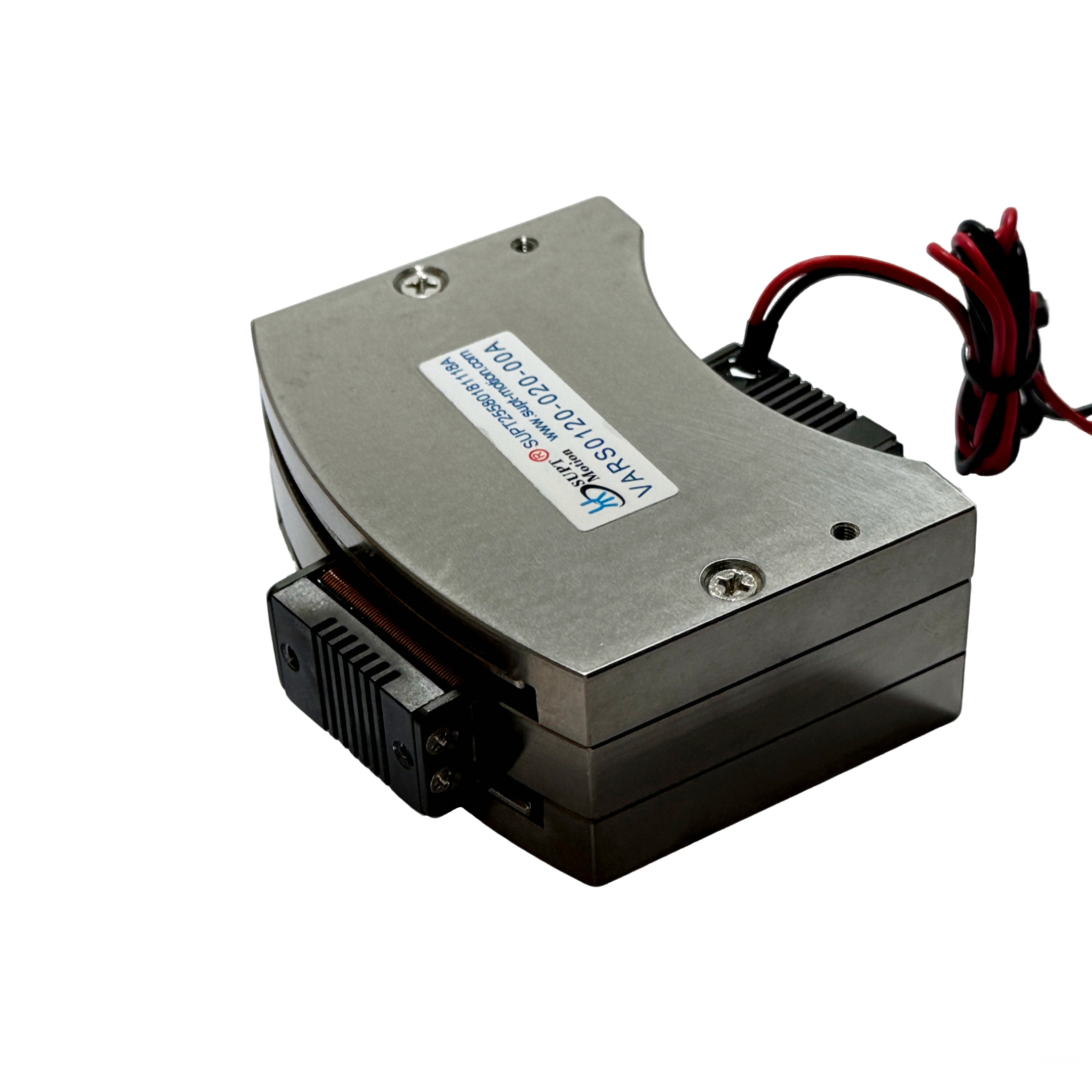

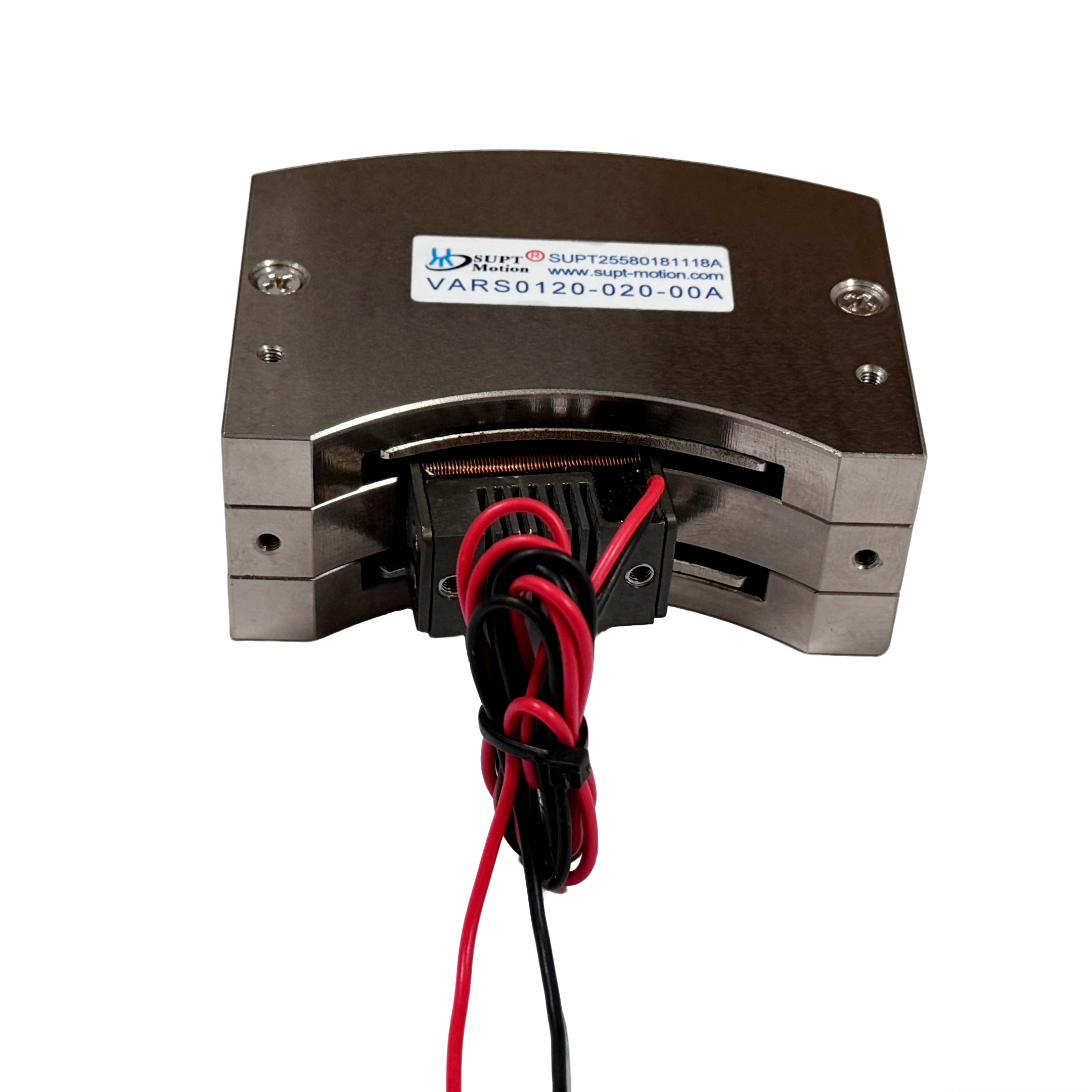

Motor kumparan suara putar VARS0120-020-00A adalah aktuator osilasi berakselerasi tinggi dalam seri SUPT MOTION VARS. Pada 25 °C, aktuator ini memberikan torsi puncak 1,2 N·m dan torsi berkelanjutan 0,5 N·m pada rentang langkah total 20 derajat, dengan tegangan penggerak maksimum 8,4 V.
Kumparan suara hanya berbobot 65 g, dan rumah motor berukuran 81 × 73,4 × 32 mm. Kombinasi torsi tinggi dan massa gerak rendah menghasilkan akselerasi sudut yang sangat baik, memungkinkan aktuator mencapai posisi yang diperintahkan dalam beberapa milidetik. Desain kumparan suara penggerak langsung menghilangkan roda gigi dan komponen transmisi, menghasilkan tanpa celah, tanpa efek cogging, dan gerakan dua arah yang mulus pada frekuensi tinggi.
Motor kumparan suara putar ini dirancang khusus untuk aplikasi yang membutuhkan gerakan titik-ke-titik yang agresif, stabilisasi cepat, dan pengulangan tinggi, seperti mekanisme pick-and-place, penggerak rana, dan peralatan uji dinamis. VARS0120-020-00A memiliki konstruksi paduan aluminium, masa pakai terukur 10.000 jam, dan bebas perawatan, memberikan kinerja dinamis tingkat servo untuk sistem gerak yang ringkas.

Solusi

Otomatisasi berkecepatan tinggi membutuhkan aktuator yang mampu berakselerasi cepat, stabilisasi cepat, dan pengulangan yang tepat tanpa kesalahan mekanis. Kopling motor-gearbox tradisional memperkenalkan inersia, celah, dan kepatuhan, yang semuanya menurunkan kinerja dinamis. VARS0120-020-00A mengatasi masalah ini dengan menggunakan motor kumparan suara putar penggerak langsung yang menghasilkan torsi langsung dari kumparan bermassa rendah.
Kemampuan akselerasi tingginya memperpendek waktu siklus untuk peralatan pick-and-place dan penyortiran, sementara desain tanpa celah memastikan penghentian yang tepat pada sudut yang diperintahkan dengan setiap gerakan. Karena motor tidak memiliki torsi cogging, gerakan tetap sangat mulus bahkan pada kecepatan yang sangat rendah, sehingga meningkatkan stabilitas posisi pada mekanisme presisi.
Hubungan linier antara arus dan torsi menyederhanakan perangkat lunak kontrol: penggerak servo standar atau penguat arus sederhana dapat menggerakkan motor dalam mode gaya, kecepatan, atau posisi. Dibandingkan dengan sistem servo putar tradisional, ini mengurangi upaya rekayasa dan meminimalkan jumlah komponen. Rangka aluminium yang kokoh dan rakitan kumparan yang disegel juga membuat aktuator ini cocok untuk lingkungan industri dengan debu dan getaran.

Spesifikasi

Aplikasi

Karakteristik akselerasi tinggi cocok untuk perakitan otomatis, penanganan semikonduktor, peralatan uji dan inspeksi, dan aplikasi lain di mana waktu siklus pendek sangat penting. Penggunaan umum meliputi mekanisme indeks putar, penggerak rana dan gerbang, saluran penyortiran, simulasi beban dinamis, aktuasi katup, dan sistem kontrol penerbangan. Aktuator juga berkinerja baik dalam tugas pemindaian dan dithering frekuensi tinggi di mana gerakan dua arah yang cepat diperlukan. Pasar meliputi semikonduktor, otomotif, otomatisasi industri, dan kedirgantaraan. Konfigurasi langkah, tegangan, dan pemasangan khusus dapat disediakan untuk integrasi OEM.

FAQ

Q1: Seberapa cepat motor ini dapat berakselerasi?

Massa kumparan gerak yang rendah sebesar 65 g dikombinasikan dengan torsi puncak 1,2 N-m memberikan akselerasi sudut yang sangat tinggi. Waktu langkah-dan-penyelesaian tipikal berada dalam kisaran milidetik, tergantung pada inersia beban dan pengaturan penggerak.

Q2: Berapa langkah total VARS0120-020-00A?

Langkah total standar adalah 20 derajat. Nilai langkah dari 6 hingga 100 derajat tersedia di seluruh seri VARS.

Q3: Bisakah motor digunakan untuk osilasi berkelanjutan?

Ya. Desain penggerak langsung mendukung osilasi dua arah frekuensi tinggi dalam peringkat torsi berkelanjutan, yang cocok untuk aplikasi pemindaian dan dithering.

Q4: Penggerak mana yang direkomendasikan?

Penggerak servo PWM atau penguat arus linier yang diberi peringkat untuk 8,4 V dan arus puncak yang diperlukan direkomendasikan. SUPT MOTION dapat memberikan saran tentang pemilihan penggerak untuk aplikasi Anda.

Q5: Apakah motor ini cocok untuk lingkungan industri?

Ya. Rangka paduan aluminium dan konstruksi yang kokoh dirancang untuk otomatisasi industri, dan motor tidak memerlukan perawatan dalam kondisi operasi normal.
