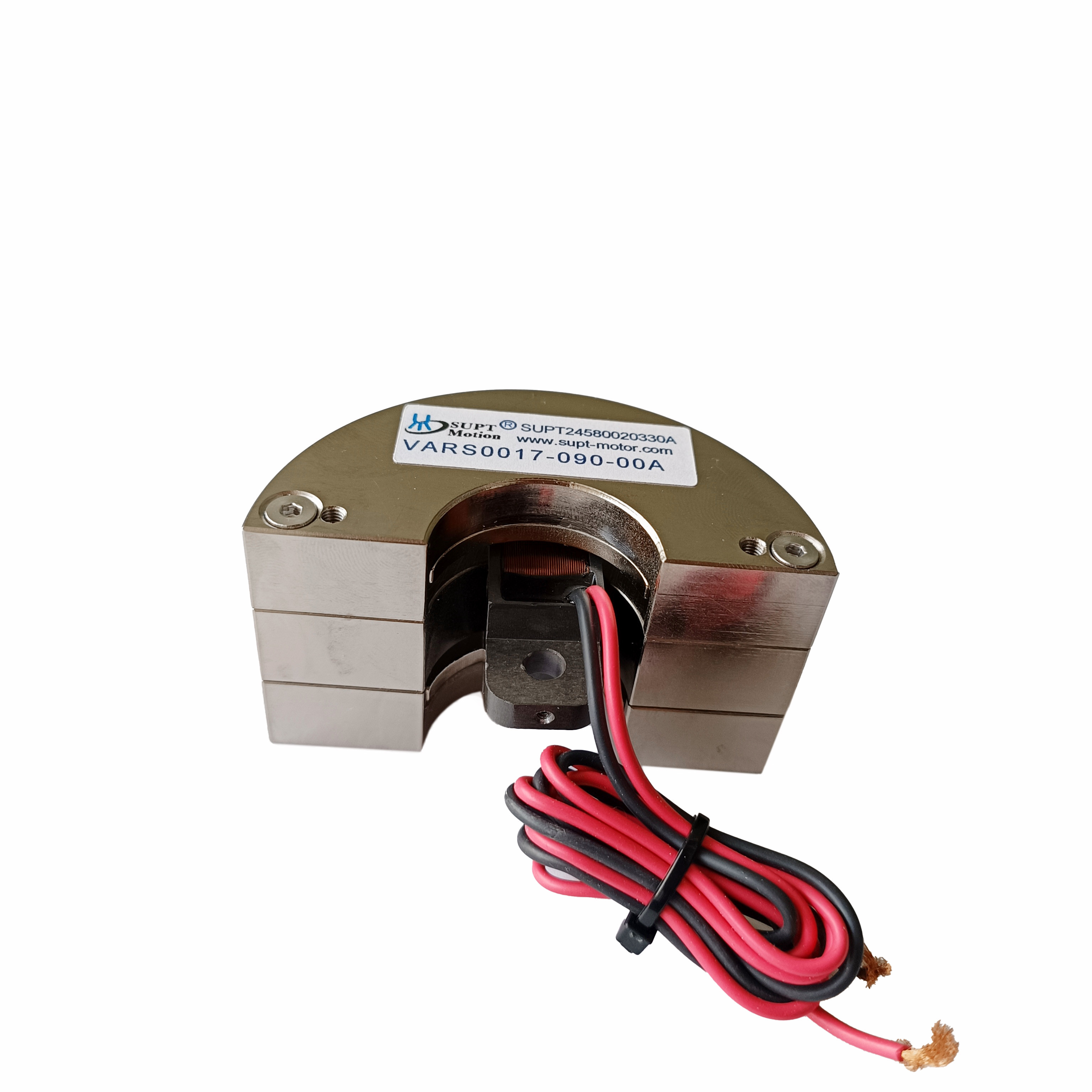

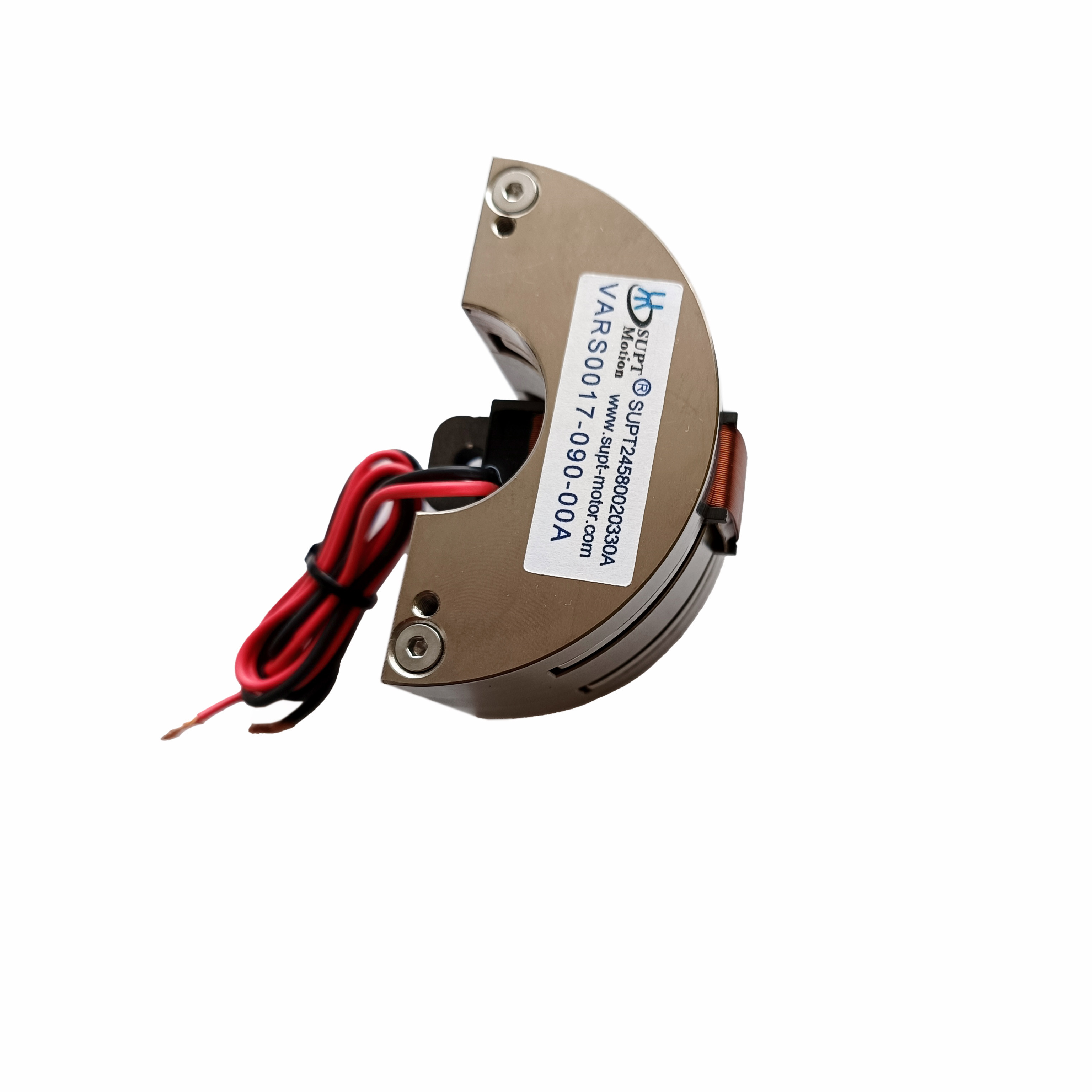

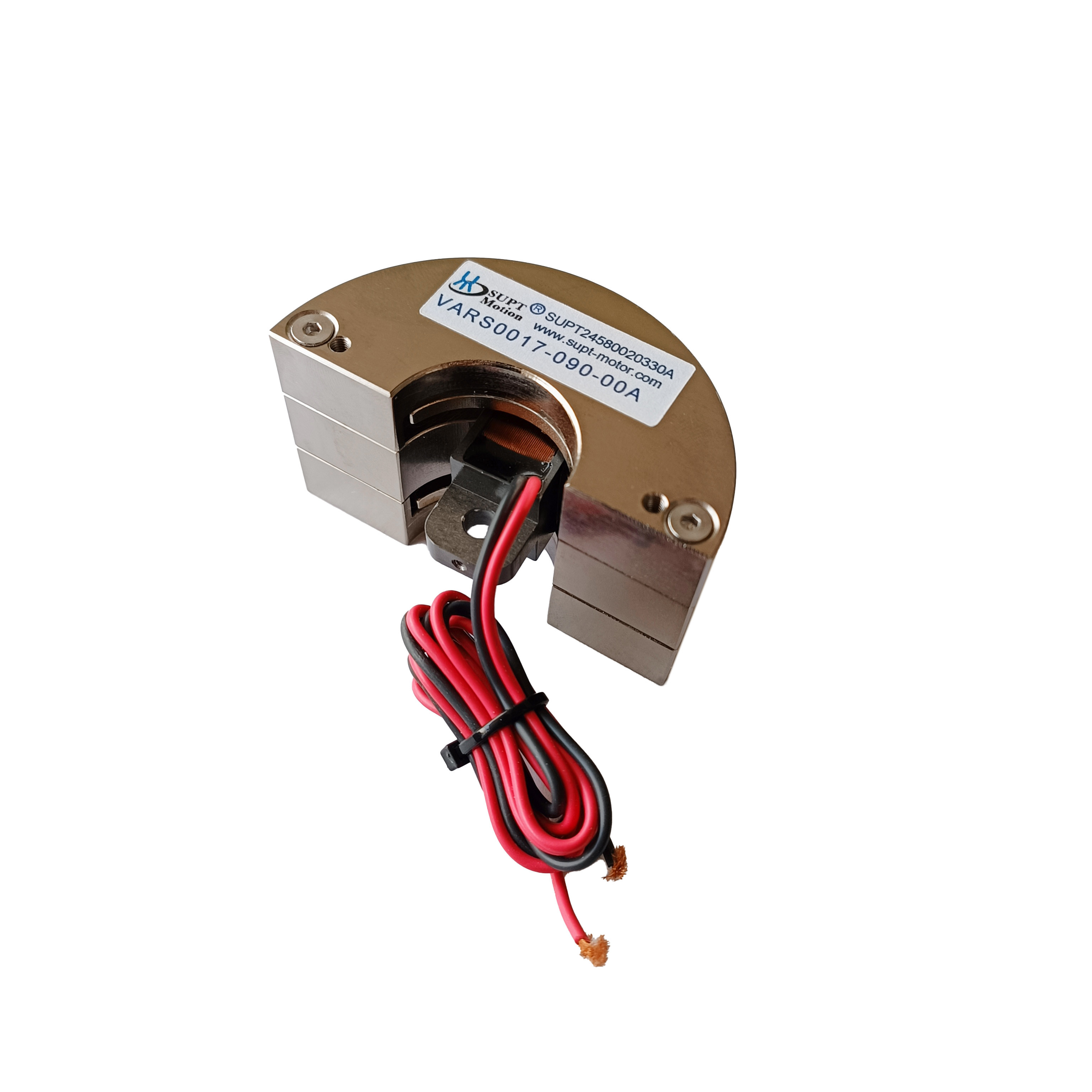

VARS0017 90 derajat Rotary Voice Coil Motor Cepat Tanggapan Nol Balas

Ikhtisar Produk

VARS0017-090-00A adalah motor kumparan suara putar 90 derajat dalam seri SUPT MOTION VARS, yang dirancang khusus untuk pemosisian sudut besar dan sudut batas, menampilkan respons cepat dan tanpa celah. Pada 25 °C, motor kumparan suara putar ini, yang digerakkan oleh tegangan maksimum 11,1 V, menghasilkan torsi puncak 0,17 N·m dan torsi berkelanjutan 0,1 N·m di seluruh rentang langkah 90 derajatnya. Kumparan suara hanya berbobot 17,8 g, dan rumah motor berukuran 70 × 41,5 × 39 mm. Desain kumparan suara berosilasi mengubah arus penggerak langsung menjadi torsi putar, memberikan kemampuan osilasi frekuensi tinggi dan gerakan yang sangat mulus tanpa memerlukan roda gigi, sikat, atau transmisi mekanis. Hal ini membuat aktuator ideal untuk cermin pemindai, sakelar putar, kontrol katup, dan aplikasi lain yang memerlukan kombinasi perjalanan sudut besar dan pemosisian yang presisi dan dapat diulang. Dengan masa pakai 10.000 jam, konstruksi paduan aluminium, dan tanpa perawatan yang diperlukan, VARS0017-090-00A adalah alternatif yang andal untuk motor stepper dan sistem servo beroda gigi.

Solusi

Tugas pemosisian sudut lebar biasanya diselesaikan menggunakan motor stepper atau sistem yang digerakkan roda gigi, tetapi ini dapat menyebabkan masalah seperti celah, kebisingan yang terdengar, resonansi, dan kesalahan pemosisian kumulatif. VARS0017-090-00A menawarkan solusi penggerak langsung bebas celah dengan langkah hingga 90 derajat. Karena torsi berbanding lurus dengan arus, motor kumparan suara ayun ini memungkinkan kontrol linier dan dapat digerakkan dalam mode gaya loop terbuka sederhana atau dioperasikan dalam mode posisi loop tertutup bersama dengan encoder atau sensor Hall. Rakitan kumparan yang ringan mendukung gerakan dua arah frekuensi tinggi, yang sangat penting untuk aplikasi pemindaian, getaran, dan peredaman dinamis. Tanpa celah memastikan bahwa sudut keluaran tetap konsisten untuk perintah yang diberikan, sehingga meningkatkan pengulangan dan mengurangi waktu penyelesaian. Desain tanpa roda gigi juga menghilangkan kebutuhan akan pelumasan dan keausan roda gigi, mengurangi total biaya kepemilikan. Perancang sistem dapat memperoleh manfaat dari aktuator yang ringkas, mudah dipasang, dan dikontrol ini yang siap untuk produksi massal. Motor kumparan suara ayun dapat beroperasi terus menerus pada torsi terukur dan sesekali pada torsi puncak, memberikan perancang jendela operasi yang luas untuk siklus tugas yang menuntut.

Spesifikasi

Aplikasi

Langkah 90 derajat membuat aktuator ini ideal untuk kontrol katup putar, aktuator peredam, pemosisian cermin untuk teknologi laser, sistem pemosisian putar, dan aktuator kontrol penerbangan. Ini diterapkan dalam industri semikonduktor, otomotif, industri, dan kedirgantaraan, serta dalam peralatan uji dan pengukuran di mana pemosisian sudut yang cepat dan presisi diperlukan. Penggunaan umum meliputi rotasi sakelar optik, penyelarasan antena, modulasi katup fluida, pemosisian turret kamera, dan mekanisme umpan balik haptik. Respons frekuensi tinggi juga mendukung pembatalan getaran aktif dan aplikasi pemindaian. Pilihan tegangan, langkah, dan antarmuka khusus tersedia untuk integrasi ke dalam sistem OEM tertentu.

FAQ

Q1: Seberapa besar langkah sudut model ini?

Total langkah adalah 90 derajat, yang merupakan langkah standar terluas dalam seri VARS kecil. Langkah khusus dari 6 hingga 100 derajat tersedia berdasarkan permintaan.

Q2: Bisakah motor berosilasi pada frekuensi tinggi?

Ya. Kumparan bergerak massa rendah dan desain penggerak langsung mendukung osilasi dua arah frekuensi tinggi, membuat motor cocok untuk aplikasi pemindaian, getaran, dan peredaman aktif.

Q3: Apakah motor memerlukan gearbox?

Tidak. Motor kumparan suara ayun adalah aktuator penggerak langsung. Tidak diperlukan gearbox, itulah sebabnya sistem memiliki tanpa celah dan tidak memerlukan pelumasan.

Q4: Opsi umpan balik apa yang didukung?

Motor dapat digunakan dengan encoder, sensor Hall, atau sensor posisi analog untuk membangun sistem pemosisian loop tertutup. Bingkai menyediakan ruang pemasangan untuk elemen umpan balik pelanggan.

Q5: Berapa masa garansi?

Garansi standar adalah 1 tahun. Dukungan teknis untuk integrasi dan pemilihan driver disediakan oleh tim teknik SUPT MOTION.
