VARS0008 Motor Voice Coil Rotary Ukuran Mikro Respons Cepat Tanpa Backlash 26deg

Ringkasan Produk

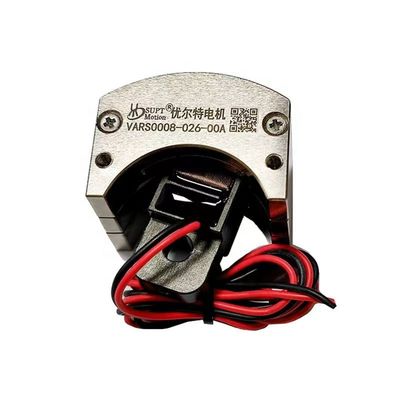

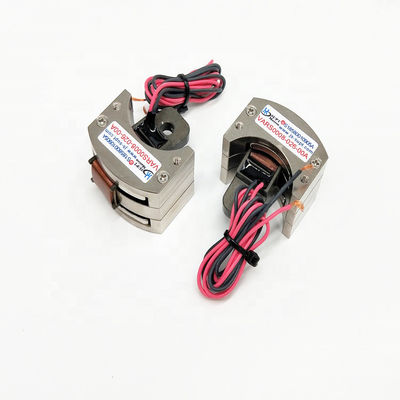

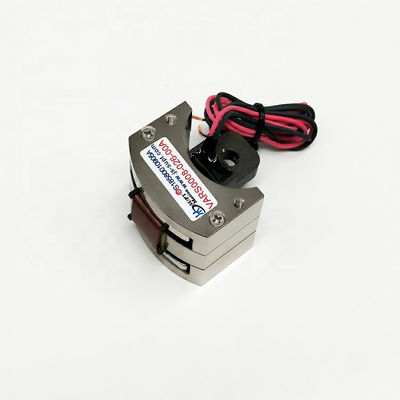

Motor kumparan suara putar VARS0008-026-00A adalah aktuator kumparan suara tipe ayun yang dikembangkan oleh SUPT MOTION untuk penentuan posisi presisi terbatas sudut. Pada suhu 25 °C, motor ini memiliki total langkah 26 derajat, torsi puncak 0,08 N·m, torsi berkelanjutan 0,05 N·m, dan tegangan penggerak maksimum 6,4 V.
Dengan berat hanya 11,7 gram, dan dimensi keseluruhan 35 × 39,8 × 36,1 milimeter, motor ini adalah salah satu aktuator putar paling ringkas dalam seri VARS. Karena kumparan bergerak langsung di dalam medan magnet—menghilangkan kebutuhan akan roda gigi, sabuk, atau sikat—motor kumparan suara putar ini merespons hampir seketika terhadap arus penggerak dan beroperasi tanpa kelonggaran.
Desain miniatur ini cocok untuk aplikasi di mana motor servo tradisional tidak dapat dipasang, seperti modul optik, penentuan posisi cermin, dan sistem katup mikro. Aktuator memiliki masa pakai terukur 10.000 jam dan tidak memerlukan pelumasan atau perawatan berkala.

Solusi

Komponen gerak putar tradisional—seperti motor DC beroda gigi dan motor stepper—mengalami masalah seperti kelonggaran, torsi cogging, gesekan, dan respons lambat, yang membatasi akurasi penentuan posisi dan kinerja dinamisnya dalam aplikasi frekuensi tinggi. VARS0008-026-00A mengatasi masalah ini dengan menggunakan arsitektur kumparan suara osilasi penggerak langsung.
Torsi keluaran berbanding lurus dengan arus penggerak, memungkinkan kontrol gaya yang linier dan berulang; sementara itu, massa gerak yang sangat rendah memastikan akselerasi tinggi dan waktu respons milidetik. Tanpa komponen transmisi mekanis, kelonggaran nol dan torsi cogging nol adalah karakteristik bawaan dari desain ini, dan resolusi posisi akhir hanya dibatasi oleh sensor umpan balik. Motor mampu melakukan osilasi dua arah berkelanjutan berfrekuensi tinggi, membuatnya cocok untuk tugas jittering, pemindaian, dan peredaman aktif.
Rumah yang ringkas menyederhanakan integrasi ke dalam produk yang terbatas ruangnya, sementara kumparan induktansi rendah memungkinkan elektronik penggerak untuk memodulasi arus dengan cepat, menghasilkan gerakan yang mulus dan bebas getaran. Akibatnya, para insinyur dapat membangun loop penentuan posisi presisi tinggi dan rentang dinamis tinggi hanya dengan menggunakan penguat arus sederhana dan sensor posisi. Dibandingkan dengan kombinasi motor dan roda gigi tradisional, solusi ini mengurangi biaya sistem, memperpendek waktu pengembangan, dan meningkatkan keandalan.

Spesifikasi

Aplikasi

Aplikasi tipikal meliputi aktuator posisi cermin untuk teknologi laser, sistem pemindaian optik dan pengarah sinar, aktuator katup putar dan peredam, meja penentuan posisi putar, dan aktuator kontrol penerbangan. Motor ini banyak digunakan di industri semikonduktor, otomotif, industri, dan kedirgantaraan, serta di instrumen medis dan otomatisasi laboratorium. Ukurannya yang mikro dan respons cepat menjadikannya pilihan yang sangat baik untuk stabilisasi gimbal kamera miniatur, penentuan posisi sakelar optik, penyesuaian kepala cetak, dan mekanisme apa pun yang memerlukan gerakan sudut cepat tanpa kelonggaran dalam amplop kecil. Langkah, tegangan penggerak, dan dimensi pemasangan khusus tersedia untuk proyek OEM.

FAQ

Q1: Berapa total langkah motor kumparan suara putar ini?

VARS0008-026-00A menyediakan total langkah 26 derajat. Sudut langkah dapat disesuaikan sesuai dengan persyaratan aplikasi.

Q2: Mengapa motor ini memiliki kelonggaran nol?

Motor menggunakan struktur penggerak langsung. Kumparan bergerak langsung di medan magnet tanpa roda gigi atau bagian transmisi, sehingga kelonggaran mekanis dan cogging sepenuhnya dihilangkan.

Q3: Berapa masa pakai motor?

Masa pakai terukur adalah 10.000 jam dalam kondisi operasi normal. Tidak ada sikat atau komponen transmisi yang aus untuk diganti.

Q4: Berapa jumlah pesanan minimum dan waktu pengiriman?

Jumlah pesanan minimum adalah 1 buah. Pesanan sampel dikirim dalam waktu 3 hingga 5 hari kerja, dan produksi massal memakan waktu 15 hingga 25 hari.

Q5: Bisakah motor disesuaikan untuk produk saya?

Ya. Sudut langkah, tegangan penggerak, resistansi kumparan, panjang kabel, dan dimensi pemasangan semuanya dapat disesuaikan untuk proyek OEM. Silakan berikan detail aplikasi Anda untuk solusi yang disesuaikan.
