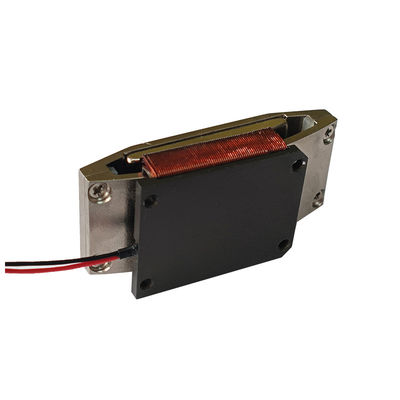

Motor Koil Suara Putar Mikro Presisi Tinggi Untuk Aplikasi Optik
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001-2000 |
| Nomor model | seri VAR |
| Kuantitas min Order | 1 pcs |
| Harga | $125-$230 |
| Kemasan rincian | kemasan karton dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/t |
| Menyediakan kemampuan | untuk dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Berat | 225,5 gram | Panjang | 115mm |
|---|---|---|---|
| Voltase | 52.4V | Model produk | VARS0706-014-00A |
| Lindungi fitur | Benar -benar tertutup | Konstanta EMF Kembali(LL)(Kb) | 1.03 |
| Panjang * Tinggi (mm) | 115*54.5 | Perjalanan maksimum (mm) | 14° |
| Jenis | Motor Mikro | ||
| Menyoroti | high precision rotary voice coil motor,micro voice coil motor optical,rotary voice coil motor optical |
||
Anda dapat mencentang produk yang Anda butuhkan dan berkomunikasi dengan kami di papan pesan.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
Deskripsi Produk
Deskripsi Produk:
Motor koil suara putar SUPT adalah bentuk khusus dari motor penggerak langsung yang mengubah energi listrik menjadi torsi, memungkinkan gerakan rotasi pada sudut yang terbatas.
Motor koil suara putar banyak digunakan dalam teknologi optik dan laser karena presisi tinggi, respons cepat, ukuran ringkas, dan linearitas yang sangat baik antara torsi keluaran dan arus.
Sistem optik membutuhkan presisi dan responsivitas ekstrem untuk penyesuaian mikro sudut. Karakteristik kontrol linier dan inersia rendah dari motor koil suara putar memenuhi persyaratan ini. Dalam lidar, komunikasi laser, dan peralatan pemrosesan laser, mereka menggerakkan cermin dan prisma untuk rotasi sudut kecil, memungkinkan pemindaian berkas laser yang cepat, pemfokusan, atau kalibrasi penunjukan. Hal ini memastikan akurasi penempatan berkas pada tingkat mikrometer atau bahkan nanometer.
Dalam peralatan pencitraan presisi tinggi seperti kamera industri dan teleskop astronomi, RCM menyempurnakan sudut sumbu optik lensa dan sudut peralihan filter. Mereka mengkompensasi aberasi optik yang disebabkan oleh getaran atau perubahan suhu, menjamin kejernihan pencitraan.
Dalam instrumen analitik, RCM menggerakkan sudut rotasi kisi atau monokromator untuk secara tepat memilih panjang gelombang cahaya tertentu, memungkinkan deteksi komposisi material dengan akurasi tinggi.
Motor Koil Suara Putar SUPT merupakan pilihan yang sangat baik.
Fitur:
- Nama Produk: Motor Koil Suara Putar, VCM Penggerak Langsung Putar, Motor Koil Suara Ayun, Motor Koil Suara Busur
- Berat: 65g
- Nomor Model: VARS0706-014-00A
- Nama: Motor Koil Suara Putar
- Langkah: 14°
Parameter Teknis:
| Parameter | Detail |
|---|---|
| Jenis | Motor Koil Suara Putar (Rotary VCM, Rotary voice coil Actuator) |
| Garansi | 1 Tahun |
| Langkah | 14° |
| Torsi puncak | 7.1N-m |
| Kebisingan | Rendah |
| Panjang | 115mm |
| Kecepatan | Tinggi |
| Berat | 225.5g |
| Tegangan | 52.4V |
| Model Produk | Torsi puncak (N-m) |
Torsi kontinu pada 25℃(N-m) |
Langkah Total derajat ( derajat) |
Tegangan Maks (V) |
Konstan EMF Belakang (V/m/s) |
Berat koil(g) | Panjang (mm) |
Lebar (mm) |
Tinggi (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

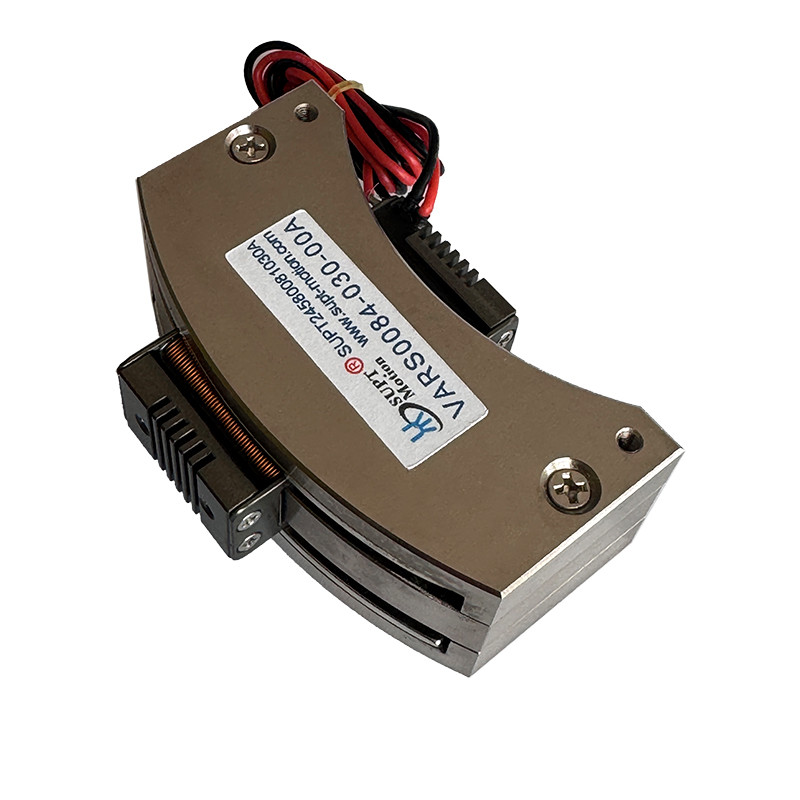

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

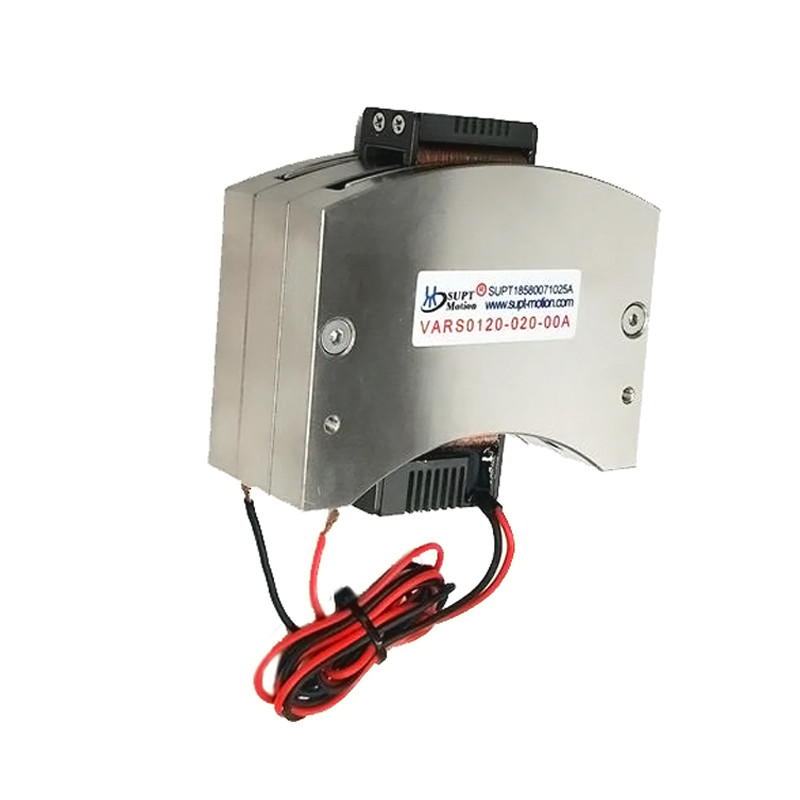

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
Aplikasi:
Aplikasi Khusus Motor Koil Suara Putar SUPT MOTION di Bidang Optik:
1. Dalam pemindaian laser dan penempatan berkas: Untuk sistem LiDAR dan peralatan pemrosesan laser, motor koil suara putar menggerakkan galvanometer dua dimensi untuk mencapai kontrol sudut yang cepat dan tepat, memungkinkan pemindaian berkas laser yang cepat dan penempatan yang akurat. Dengan mengontrol rotasi galvanometer di dua derajat kebebasan (sumbu-X dan sumbu-Y), berkas laser dapat diarahkan secara tepat ke lokasi target, memastikan akurasi penempatan berkas tingkat mikron atau bahkan lebih tinggi.
2. Dalam kamera kelas atas, teleskop astronomi, dan peralatan pencitraan lainnya, RCM digunakan untuk menyempurnakan sudut sumbu optik lensa dan mengganti sudut filter.
3. Dalam cermin pemindaian optik: Mekanisme yang digerakkan RCM memungkinkan kemiringan mekanis multi-sudut. Sensor umpan balik posisi presisi tinggi bawaan mereka, dikombinasikan dengan konverter analog-ke-digital multi-posisi, memberikan resolusi tinggi untuk memenuhi tuntutan pemindaian cepat dan penempatan presisi tinggi di bidang inspeksi optik dan bidang terkait.
4. Dalam spektrometer: Motor koil suara putar menggerakkan rotasi kisi atau monokromator untuk secara tepat memilih panjang gelombang tertentu, memungkinkan deteksi komposisi material dengan presisi tinggi. Dengan secara tepat mengontrol sudut rotasi kisi, sudut difraksi cahaya diubah, memungkinkan panjang gelombang yang berbeda untuk fokus secara akurat ke detektor.
Teleskop Astronomi: Dalam teleskop astronomi, motor koil suara putar memungkinkan kontrol defleksi cermin yang cepat. Ini mengkompensasi faktor-faktor seperti turbulensi atmosfer yang memengaruhi kualitas pengamatan, sehingga meningkatkan presisi pengamatan teleskop.
