Modul Motor Kumparan Suara Percepatan Tinggi Untuk Aplikasi Peralatan Optik

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
Nama merek SUPT MOTION
Sertifikasi ISO9001,CCC.CE
Nomor model VCAR1351-0310-00A
Kuantitas min Order ≥1
Harga $155
Packaging Details Carton Packaging etc
Waktu pengiriman <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt; 20 pcs, un
Payment Terms T/T
Supply Ability Interview

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Gaya kontinyu (N) 376.8 Perjalanan maksimum (mm) 31
Protokol komunikasi Modbus, Profibus, Profinet Nilai arus 19.9 A
Kecepatan (RPM) Kecepatan tinggi Voltase 73.5V
Modularitas Desain Modular Kekuatan puncak (N) 1351
Menyoroti

motor kumparan suara percepatan tinggi

,

motor kumparan suara untuk peralatan optik

,

modul motor peralatan optik
Tinggalkan pesan
Deskripsi Produk

Deskripsi produk:

Modul motor voice coil sumbu tunggal dirancang untuk aplikasi servo loop tertutup stroke pendek.Dengan bagian bergerak ringan dan respon cepat (tingkat milidetik dengan akselerasi hingga 20G), modul ini menggunakan basis aluminium kelas aerospace yang dibuat dengan presisi untuk stabilitas yang luar biasa, memungkinkan gerakan berputar berputar dengan kecepatan tinggi.yang tidak memerlukan perangkat komutasiMereka memungkinkan kontrol yang tepat dari posisi, kecepatan, akselerasi, dan dorongan.

Modul motor Voice coil adalah komponen penting dalam peralatan optik, menawarkan posisi presisi tinggi, respons cepat, dan kontrol cahaya yang stabil.Mereka cocok untuk berbagai aplikasi optik dan memainkan peran sentral dalam meningkatkan kualitas pencitraan dan efisiensi operasional.

Dalam kamera dan peralatan video, mereka menggerakkan modul autofocus (AF) dan stabilisasi gambar optik (OIS).Modul motor koil suara memungkinkan pergeseran lensa cepat tingkat mikrometer untuk fokus yang tepat secara instan sambil mengkompensasi secara real time untuk pergeseran lensa yang disebabkan oleh goyang tanganHal ini secara signifikan meningkatkan kejelasan gambar, terutama dalam fotografi telefoto smartphone dan rekaman video DSLR profesional.

Dalam peralatan pemrosesan laser, mereka menggerakkan galvanometer laser atau lensa fokus.memastikan lintasan laser sesuai dengan jalur pemrosesan.

Dalam mikroskop, proyektor, dan perangkat tampilan, mereka memungkinkan penentuan posisi yang cepat dan pertukaran lensa objek.motor koil suara menggerakkan pengaturan mikro lensa untuk memperbaiki offset gambarDalam modul lampu latar layar LCD kelas atas, mereka mengontrol aperture katup cahaya untuk mencapai modulasi kecerahan lokal yang halus, meningkatkan kontras tampilan.





Fitur:

  • Nama Produk: Modul Motor
  • Protokol komunikasi: Modbus, Profibus, Profinet
  • Kecepatan ((RPM): Kecepatan tinggi
  • Efisiensi: IE 1
  • Listrik nominal: 19,9 A
  • Tipe: Sistem Motor Modular


Parameter teknis:

Model Produk Kekuatan puncak
(N)		 Kekuatan Berkelanjutan
pada 25°C ((N)		 Total Stroke
(mm)		 Tegangan maksimum
(V)		 Konstan EMF Belakang
(V/m/s)		 Berat gulungan
(g)		 Diameter stator (mm) Panjangnya
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

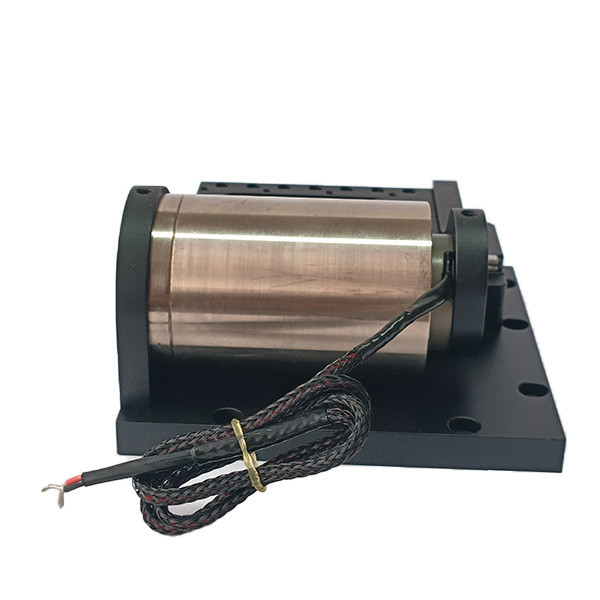

Modul Motor Kumparan Suara Percepatan Tinggi Untuk Aplikasi Peralatan Optik 0

Aplikasi:

Modul-modul motor voice coil dari SUPT MPTION mengejar kesempurnaan dalam kualitas. modul-modul motor ini menemukan aplikasi yang luas, dengan pasar utama yang menargetkan medis, semikonduktor, aerospace, otomatisasi,dan sektor peralatan optik.



Aplikasi utama dari motor voice coil:
1.Industri semikonduktor: Pengkabelan, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika.

2Operasi katup di lapangan:Tipe katup pengukur, sistem pengujian tekanan, kimia katup pneumatik

sistem injeksi.
3Industri Mesin Mikro: Sistem pakan, pengeboran mikro, pencetakan presisi.
4Sistem getaran: Meja goyang, platform getaran.
5Bidang medis: Sistem injeksi mikro, peralatan pernapasan, peralatan pengujian.
6.Teknologi Penerbangan: Sistem kontrol penerbangan, sistem umpan balik pilot.
7. Bidang penggunaan komersial: Komputer pompa pendingin kamera miniatur otomatis sistem fokus.
8Industri otomatisasi: Peralatan laser,dispenser, peralatan uji, mesin tekstil.

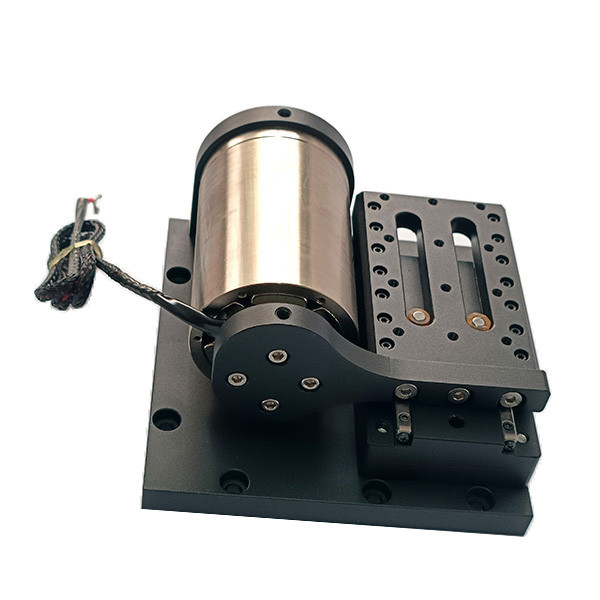

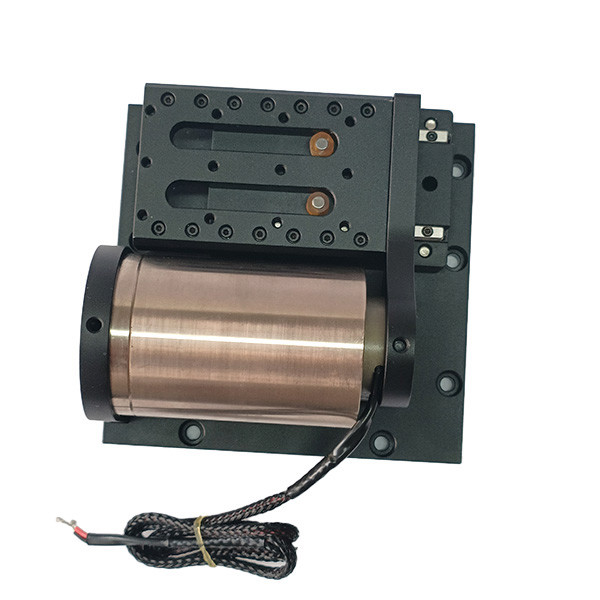

Modul Motor Kumparan Suara Percepatan Tinggi Untuk Aplikasi Peralatan Optik 1Modul Motor Kumparan Suara Percepatan Tinggi Untuk Aplikasi Peralatan Optik 2
