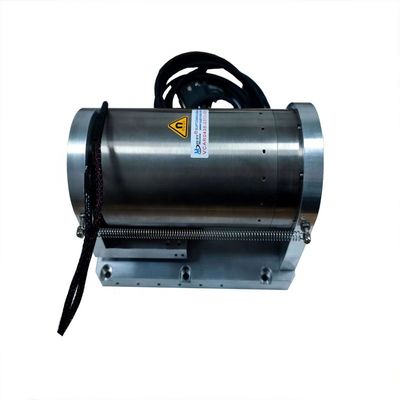

Short Stroke Voice Coil Motor Modules Closed Loop Servo Linear Motion Stage Untuk Mesin CNC
| Tempat asal | Jiangsu, Cina |
|---|---|
| Nama merek | SUPT |
| Sertifikasi | ce,ISO9001,CCC |
| Nomor model | VCAR0262-0249-00A |
| Kuantitas min Order | 2 buah |
| Harga | $600.00/pieces >=2 pieces |
| Kemasan rincian | karton & kotak kayu voice coil motor |
| Waktu pengiriman | 1-5 produk 5-7 hari pengiriman, sampel 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 2000 Potongan/potongan per Bulan motor koil suara |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jaminan | 3 bulan-1 tahun | Penggunaan | PERAHU, Mobil, Sepeda Listrik, UAV, robot, Ventilator medis, mikroskop, endoskopi, optik, lensa opti |
|---|---|---|---|
| Jenis | Motor Mikro | Torsi | Permintaan |
| Konstruksi | MAGNET PERMANEN | Penggantian | sikat |
| Fitur Lindungi | Benar-benar Tertutup | Kecepatan (RPM) | Kecepatan tinggi |
| Arus Berkelanjutan (A) | 10.1A | Efisiensi | YAITU 1 |
| Kekuatan puncak (N) | 262 | Perjalanan maksimum (mm) | 11.2 |
| motor koil suara (V) | 28.2 | Berat motor r (kg) | 2 |
| Gaya kontinu (N) | 112 | Pelabuhan | Motor koil suara Shanghai |
| Menyoroti | Modul Motor Jarak Singkat 10.1A,Tahap Gerak Linier Loop tertutup,XYZ Linear Motion Stage 10.1A |
||
Deskripsi Produk
Short Stroke Respon Tinggi Closed-Loop Servo XYZ Linear Module Motion Stage Untuk Mesin CNC
Deskripsi Produk
Desain silinder VCM (voice coil motor) menggunakan struktur tabung yang menampung komponen dasarnya.keduanya sejajar sepanjang sumbu tengah motorKoil biasanya berputar di sekitar silinder berongga, sementara magnet permanen mengelilingi koil.Keakuratan dan responsif dari VCM silinder suara kumparan motor sangat penting untuk mencapai persyaratan yang ketat dari proses manufaktur semikonduktorHal ini memungkinkan manipulasi yang tepat dari wafer, memastikan produksi yang konsisten dan berkualitas tinggi dari perangkat semikonduktor.
Manipulasi dalam aplikasi semikonduktor:
Pengolahan Wafer: Selama pembuatan semikonduktor, wafer perlu diposisikan dengan tepat untuk berbagai proses.motor silinder VCM terintegrasi ke dalam sistem penanganan wafer untuk memungkinkan keselarasan yang tepat.
Perataan: Ketika wafer perlu diposisikan untuk proses tertentu, sistem kontrol mengirim sinyal ke VCM. Arus mengalir melalui kumparan, menciptakan medan magnet.Interaksi antara medan magnet ini dan magnet permanen menciptakan kekuatan yang menggerakkan kumparan dan beban yang melekat (wafer) ke posisi yang diinginkan.
Kontrol umpan balik: Untuk memastikan akurasi, gerakan VCM dipantau oleh sistem umpan balik. Sensor mengukur posisi motor dan memberikan informasi ini ke sistem kontrol.Jika penyimpangan dari posisi target terdeteksi, sistem kontrol menyesuaikan arus yang mengalir melalui kumparan untuk mengoreksi posisi.
Keakuratan tinggi: Motor silinder VCM menggunakan mekanisme penggerak langsung, menghasilkan akurasi tinggi.menghasilkan posisi yang tepat.
Parameter teknis:
| Model Produk | Kekuatan puncak | Kekuatan Berkelanjutan | Total Stroke | Arus puncak | Tegangan puncak | Konstan dorongan | Resolusi Encoder | Mengulangi presisi |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |

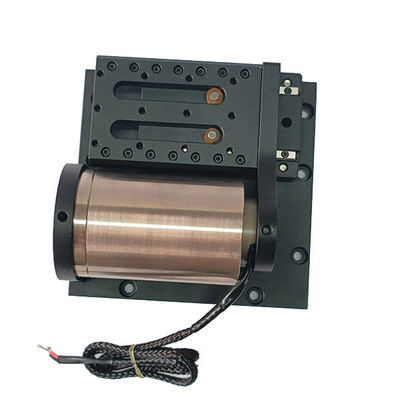

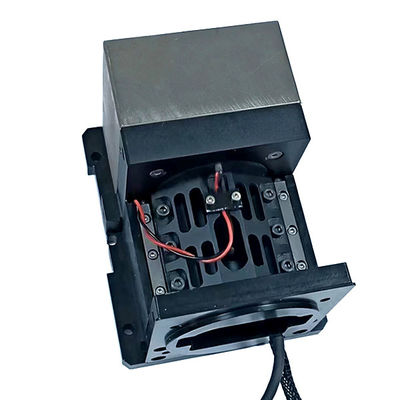

Modul motor single-axis voice coil untuk aplikasi servo loop tertutup stroke pendek dengan berat aktuator ringan dan respons cepat (hingga 20G dalam milidetik).Pangkalan mengadopsi mesin presisi aluminium penerbangan, stabilitas yang baik, dapat melakukan kecepatan tinggi berayun dan bergantian gerakan. kontrol sederhana dan dapat diandalkan, tidak diperlukan perangkat mundur, perawatan bebas umur panjang. posisi presisi, kecepatan,akselerasi dan kendali dorongan mungkinDilengkapi dengan encoder yang cocok dan guide rail, akurasi posisi dapat mencapai 0,1-5um.persyaratan dorongan dikonfigurasi dengan pengemudi dan pengontrol yang sesuai. Struktur platform dapat diproses dan disesuaikan. Menurut aplikasi yang berbeda, mekanisme panduan linier yang cocok dikonfigurasi: berbagai jenis rel panduan linier presisi tinggi.
Layanan Kami
Indikator teknis & spesifikasi dapat disesuaikan
