Keakuratan Tinggi 90 derajat Rotary Voice Coil Motor Untuk Sistem Pemindaian
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001 |
| Nomor model | seri VAR |
| Kuantitas min Order | 2 pcs |
| Harga | $149 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk

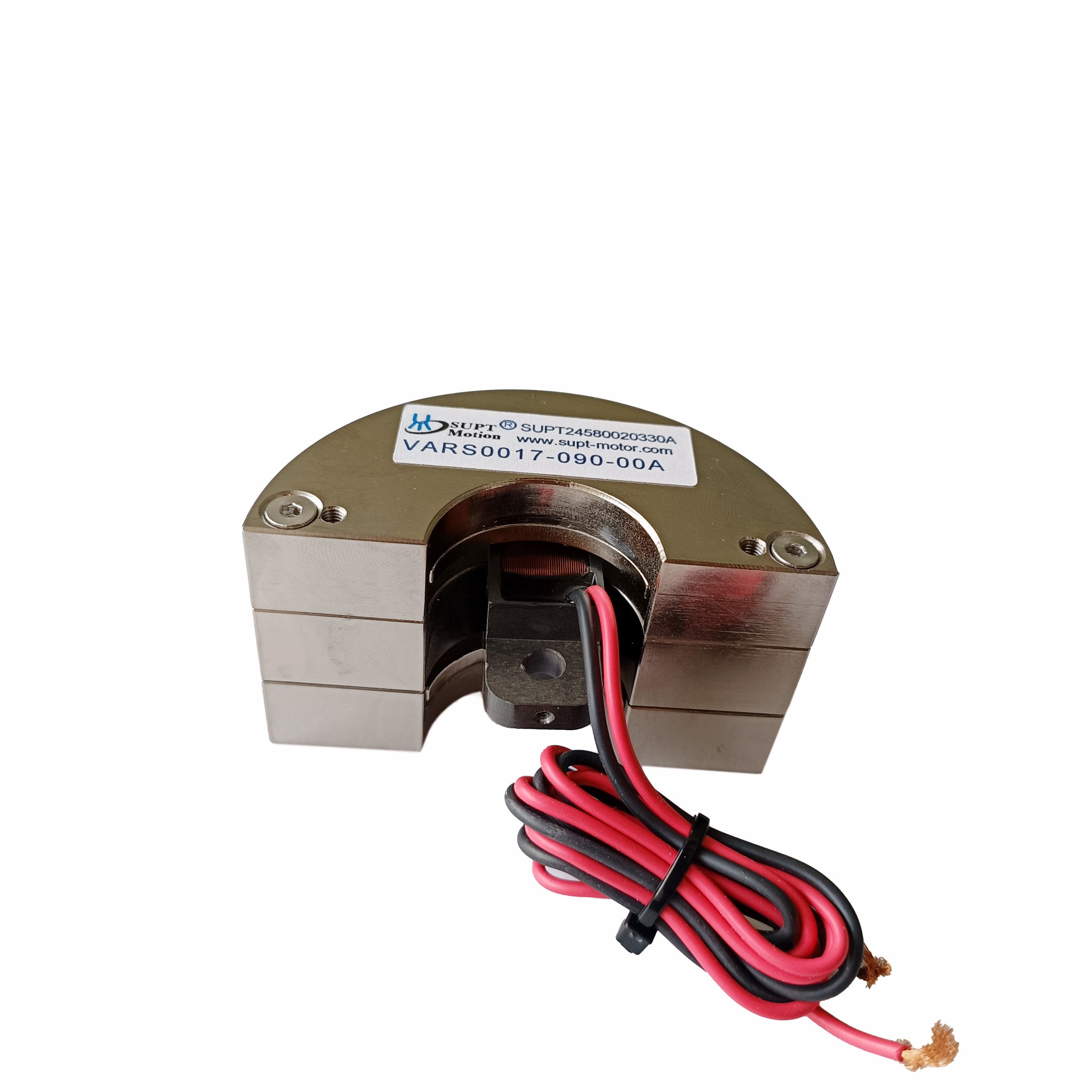

| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
Deskripsi Produk
Deskripsi produk:
Rotary voice coil motor adalah jenis perangkat drive yang memanfaatkan prinsip induksi elektromagnetik untuk mengubah energi listrik langsung menjadi pergeseran linier atau sudut,yang banyak digunakan di berbagai bidang kontrol posisi presisi tinggi.
Dalam sistem pemindaian, yang meliputi pemindai laser, pencitraan optik, pemindaian barcode, mikroskop pemindaian, dll.; motor spiral suara berputar biasanya digunakan untuk menggerakkan lensa reflektor atau prisma,sehingga sinar laser dipindai dengan cepat dan akurat sesuai dengan jalur yang ditetapkan.
Sebagai contoh, dalam LIDAR dan pembaca barcode, rotary voice coil motor mendorong lensa untuk berosilasi pada sudut kecil pada kecepatan tinggi untuk mewujudkan pemindaian dalam arah X-Y.
Dalam peralatan pencitraan medis seperti tomografi koherensi optik, motor koil suara putar dapat digunakan untuk dengan cepat memindahkan komponen optik untuk pencitraan multi-lapisan, multi-sudut.
Dalam mikroskop pemindaian, motor spiral suara berputar digunakan untuk mengontrol posisi kepala probe atau tahap sampel,mewujudkan akuisisi gambar atau sinyal yang cepat dan meningkatkan kecepatan dan resolusi pencitraan.
Dalam peralatan pencetakan dan pemindaian VCM digunakan untuk memindahkan kepala pemindaian atau menyesuaikan fokus lensa untuk pemindaian gambar atau dokumen yang akurat dan berkecepatan tinggi.
Fitur:
Rotary voice coil motorized sub-coil ringan, waktu respons pendek, frekuensi tinggi, posisi presisi tinggi.
Sudut ayunan: 1-100 derajat
Torsi: 1-50N.m
Banyak digunakan dalam pemindaian optik, penentuan posisi, fokus, dll, bidang kontrol presisi cermin cepat.
Desain modular, dapat disesuaikan.
Motor putar:
1Stroke: Stroke efektif, digunakan untuk menghitung nilai kekuatan stroke total.
2Arah gerak:Pasangannya horizontal atau vertikal 90 derajat.
3Jenis gerak: Gerakan titik ke titik, reciprocation reguler (misalnya pemindaian).
4Profil kecepatan:profil kecepatan trapezoidal;profil kecepatan segitiga;profil kecepatan sinusoidal.
Parameter produk:
| Model Produk | Torsi puncak (N-m) |
Torsi terus menerus pada 25°C ((N-m) |
Total Stroke (gelar) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Berat gulungan (g) | Panjang (mm) |
Lebar (mm) |
Ketinggian (mm) |

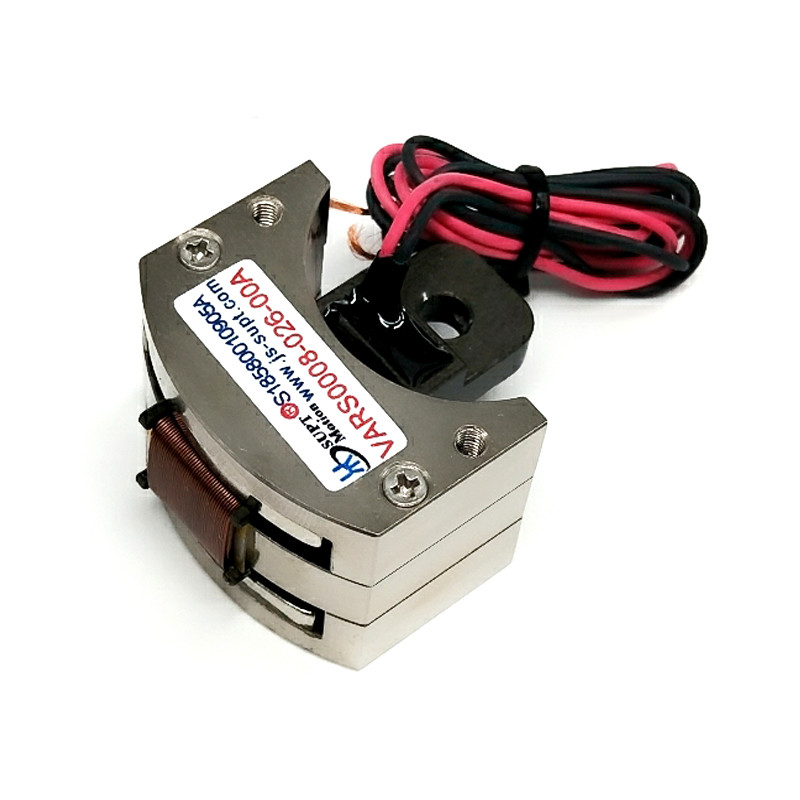

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥169.6 | ¥169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Aplikasi:
Aplikasi utama dari rotary voice coil motor:
1Industri semikonduktor: kabel, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika.
2Industri mikro-mekanis: sistem pakan, micro-bor, pencetakan presisi.
3Teknologi penerbangan: sistem kontrol penerbangan, sistem umpan balik pilot.
4Sektor komersial: pompa pendingin komputerisasi, sistem fokus otomatis untuk kamera miniatur.
5Industri otomatisasi: peralatan laser, dispenser, peralatan pengujian, mesin tekstil.
