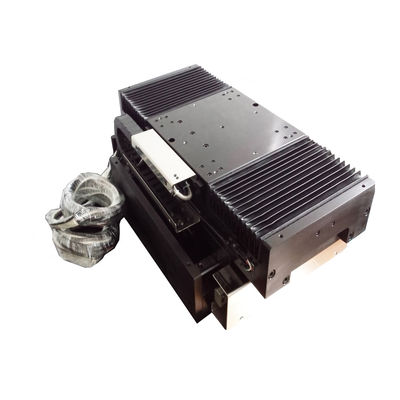

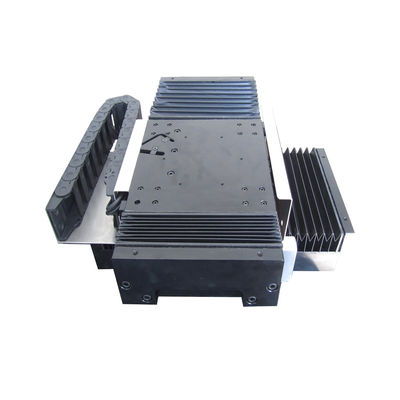

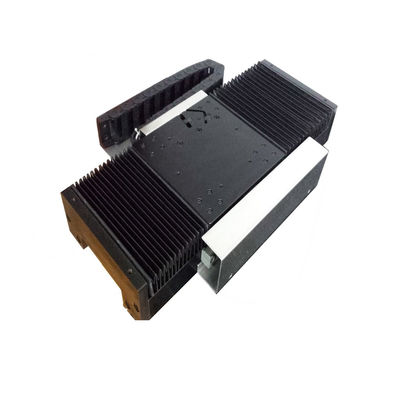

Modul Motor Linear Sumbu Tunggal Berkecepatan Tinggi Sangat Responsif Untuk Visi Mesin
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | CE, ISO9001 |
| Nomor model | Seri MLCA |
| Kuantitas min Order | 1 PCS |
| Harga | $225 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Detail produk
| Jaminan | 3 bulan-1 tahun | Modularitas | Desain Modular |
|---|---|---|---|
| Jenis | Sistem Motor Modular | Nama merek | SUPT-MOTION |
| Nomor model | MLCA-0040-135-00 | Kekuatan puncak (N) | 120 |
| Arus puncak (Amps) | 4.2 | motor linier (MS) | 0,3 |
| Arus kontinu (amp) | 1.4 | Rotor Berat | 0.42KG |
| Gaya kontinyu (N) | 40 | Kecepatan | Kecepatan Tinggi |
| Menyoroti | Modul Motor Linier Sekuel,Modul Motor Linear yang Sangat Responsif,Modul Motor Linear Visi Mesin |
||
Deskripsi Produk
deskripsi produk:
Modul motor linier menggunakan motor linier SUPT yang dilengkapi dengan encoder optik presisi tinggi, encoder magnetik, dan rel pemandu presisi tinggi, memberikan solusi gerakan linier yang ideal bagi pelanggan. Menampilkan desain yang ringkas dan modular, modul ini menawarkan operasi kecepatan tinggi, gerakan mulus, stabilitas yang sangat baik, presisi tinggi, masa pakai yang lama, dan operasi bebas perawatan. Langkah efektif: 150 mm; Akurasi posisi: ±2 μm; Pengulangan: ±0.5 μm; Kelurusan: ±3 μm; Kecepatan maksimum: 2 m/s; Akselerasi maksimum: 2 g. Melalui konfigurasi encoder dan rel pemandu yang optimal, akurasi posisi dapat mencapai 0,1–5 μm.
Dengan respons dinamis yang tinggi, presisi tinggi, pengulangan tinggi, kesalahan transmisi mekanis nol, dan struktur yang stabil secara termal, modul motor linier sumbu tunggal telah menjadi teknologi penggerak inti untuk sistem visi mesin, mampu mencapai pemosisian sub-mikron dan deteksi sinkron kecepatan tinggi.
Modul motor linier sumbu tunggal dapat digunakan untuk pemindaian dan pemosisian kamera untuk memindahkan kamera secara presisi, memungkinkannya memindai atau menangkap gambar objek yang diuji, sehingga meningkatkan efisiensi inspeksi.
Pada jalur produksi otomatis, modul motor linier sumbu tunggal digunakan untuk mengangkut benda kerja yang menunggu inspeksi, mencapai pemosisian yang presisi untuk memastikan keakuratan pencitraan dan inspeksi.
Dalam sistem inspeksi optik, modul ini digunakan untuk menggerakkan lensa optik atau sensor laser untuk penyesuaian yang presisi, memastikan bahwa sistem inspeksi dapat mengukur area target dengan akurasi tinggi.
fitur:
Modul motor linier dilengkapi dengan encoder optik presisi tinggi, encoder magnetik, dan rel pemandu presisi tinggi.
Operasi kecepatan tinggi, akselerasi tinggi, gerakan mulus, stabilitas baik, dan presisi tinggi.
Konfigurasi encoder dan rel pemandu yang sesuai, akurasi posisi hingga 0,1-5um.
Akurasi pemosisian:±2um, pengulangan:±0,5um, kelurusan:±3um.
Struktur platform dapat diproses dan disesuaikan sesuai dengan persyaratan teknis pelanggan yang berbeda.
Parameter produk:
| Modul | T- | LC | 80 | -100 | A | 1 | 30 | ||||
| LC: Pelat memiliki motor inti besi | Dorongan puncak | Langkah: mm | A: Raster | 01:0,1um | Panjang garis motor: | ||||||
| LU: Motor tanpa inti tipe U | B: Maeicgid | 05:0,5 um | 30: 3m | ||||||||
| 10: lum | |||||||||||
| Modul | T- | LC | 80 | -100 | A | 1 | 30 | ||||
| LC: Pelat memiliki motor inti besi | Dorongan puncak | Langkah: mm | A: Raster | 01:0,1um | Panjang garis motor: | ||||||
| LU: Motor tanpa inti tipe U | B: Maeicgid | 05:0,5 um | 30: 3m | ||||||||
| 10: lum | |||||||||||
| Parameter kinerja motor linier | |||||||
| Seri A--MLCA(Dinamis) MLFA(Stator) | |||||||
| Model/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| Gaya puncak (Fp) | N | 60 | 120 | 240 | |||
| Arus puncak (lp) | Amps | 4,8 | 4,2 | 4,2 | |||
| Gaya berkelanjutan (Fc) | N | 20 | 40 | 80 | |||
| Arus berkelanjutan (lc) | Amps | 1,6 | 1,4 | 1,4 | |||
| Konstanta aktuator (konversi motor DC/3p) (Ka) | N/W | 5,65 | 7,9 | 11,2 | |||
| Dorongan Konstan (L-L) (Kf) | N/Amps | 15,3 | 30,4 | 60,3 | |||
| Konstanta GGL balik (L-L) (Kb) | V/m/det | 8,8 | 17,6 | 34,8 | |||
| Konstanta listrik (Te) | ms | 0,3 | 0,3 | 0,3 | |||
| Resistansi (L-L) (R) | @25°CΩ | 4,8 | 9,4 | 19,2 | |||
| Induktansi (L-L) (l) | mh | 1,51 | 3 | 6 | |||
| Koefisien perpindahan panas (Rth) | °C/W | *3,9 | *1,9 | **1,3 | |||
| Suhu maksimum kumparan (Tmax) | °C | 120 | 120 | 120 | |||
| Jarak kutub magnet (2T) | mm | 30 | 30 | 30 | |||
| Berat penggerak | Kg | 0,24 | 0,42 | 0,82 | |||
Aplikasi Produk:
Aplikasi utama motor linier sumbu tunggal:
1. Peralatan manufaktur semikonduktor, termasuk peralatan fabrikasi wafer dan pengemasan chip.
2. Industri Layar Datar (FPD), peralatan uji presisi/manufaktur hard disk/manufaktur konektor/peralatan manufaktur pelat cetak, dll.
3. Ilmu hayati, peralatan medis, peralatan inspeksi visi mesin, dan berbagai kejadian peralatan.
4. Penempatan komponen elektronik SMT, peralatan uji PCB, pemotongan laser, penyolderan, dan pengujian.
5. Perangkat peralatan logistik.
