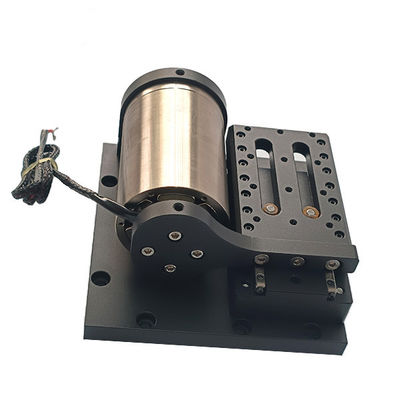

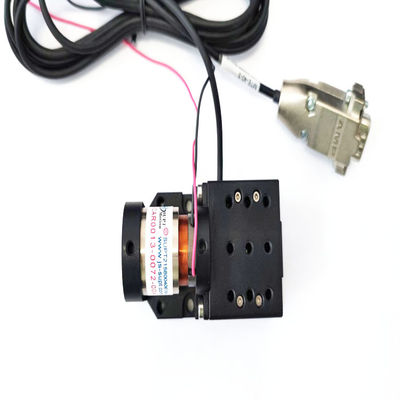

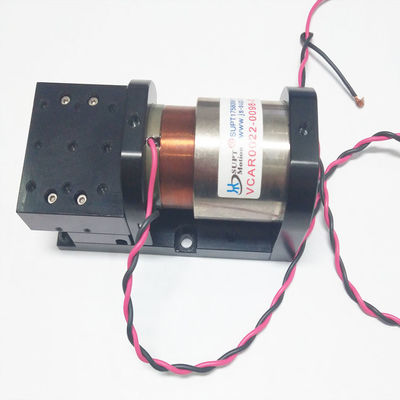

Frekuensi Tinggi Voice Coil Motor Stage Kecepatan Rendah DC Linear Motorized Optical Stage

  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
Tempat asal Jiangsu, Cina
Nama merek SUPT
Sertifikasi ISO9001
Nomor model VCAR0013-0072-00A
Kuantitas min Order ≥1
Harga $430.00 - $440.00/pieces
Kemasan rincian karton & kotak kayu voice coil motor
Waktu pengiriman 1-5 produk 5-7 hari pengiriman, sampel 3-5 hari, jumlah besar untuk dinegosiasikan
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 3000 Potongan/potongan per Kuartal motor koil suara

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jaminan 3 bulan-1 tahun Penggunaan PERAHU, Mobil, Sepeda Listrik, robot, UAV, ventilator medis, optik, pencetakan 3D, mikroskop
Jenis Motor Mikro Torsi 30
Konstruksi MAGNET PERMANEN Penggantian sikat
Fitur Lindungi Benar-benar Tertutup Kecepatan (RPM) Kecepatan Variabel
Arus Berkelanjutan (A) 4.3 Efisiensi YAITU 1
Kekuatan puncak (N) 13 Perjalanan maksimum (mm) 7.2
motor koil suara (V) 26.6 Rotor berat (kg) 16.2
Diameter stator (mm) 26.2 Gaya kontinu (N) 4.2
Pelabuhan Motor koil suara Shanghai
Menyoroti

Tingkat Koil Suara Frekuensi Tinggi

,

Tingkat Low Speed

,

DC Linear Motorized Optical Stage
Tinggalkan pesan
Deskripsi Produk

Suplai Frekuensi Tinggi Kecepatan Rendah DC Linear Motor Optics Linear Stage











Deskripsi Produk

Pengontrol motor VCM memainkan peran penting dalam mengoptimalkan kinerja modul motor kumparan suara.memungkinkan untuk posisi yang akurat dan kontrol gerakan. Pengontrol motor juga dapat menyediakan fitur canggih seperti umpan balik posisi, profil gerak, dan algoritma kontrol yang disesuaikan, meningkatkan fleksibilitas dan fungsionalitas modul VCM.

Prinsip Kerja:
Modul motor kumparan suara terdiri dari magnet permanen dan kumparan kawat. Ketika arus listrik melewati kumparan, itu menghasilkan medan magnet.Medan magnet ini berinteraksi dengan magnet permanenDengan mengontrol arah arus dan besarnya, gerakan dan posisi platform geser dapat dikendalikan dengan tepat.
Modul motor voice coil adalah solusi kontrol gerak linier yang efisien dan tepat untuk platform geser.mereka menemukan aplikasi di berbagai industriKontroler motor untuk modul VCM lebih meningkatkan kinerja mereka dengan menyediakan kontrol yang tepat dan fitur canggih.Modul motor koil suara cenderung memainkan peran penting dalam mengoptimalkan sistem kontrol gerak.



Parameter teknis:

Parameter produk
Parameter Kinerja Satuan VCARO006-
0050-O0A		 VCARO013-
0072-00A		 VCARO022-
0098-oOA		 VCARO033-
0099-00A		 VCARO044-
0249-OOA		 VCARD070-
0149-OA		 VCAR0087-
0062-OOA		 VCARO140-
0150-OOA		 VCAR0262-
0112-00A		 VCAR0262-
0249-00A
Dorongan puncak N 6.2 13 22 33 44 70 87 140 262 262
Dipertahankan
dorongan		 N 2.6 4.2 6.6 8 11.7 27.3 21.7 42.2 111 112
Efektif stroke mm 5 7.2 9.8 9.9 24.9 14.9 6.2 15 11.2 24.9
Arus puncak A 1.7 2.3 3.8 4.5 4.95 4 6.85 5.3 6.4 10.1
Tegangan puncak v 15.7 26.6 24.7 24.3 44.9 26.9 34.5 33.4 35.1 28.2
Konstan dorongan N/A 3.57 5.72 5.8 5.87 8.88 17.7 12.7 26.6 41 26
Resolusi Encoder Um.. 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/.5/1 10.51 o.1/05/1
Keakuratan Ulang Um.. 37021 37021 37021 37021 37021 37021 37021 1/5/1o 37021 37021
Kejujuran Um.. K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm
Permukaan rata Um.. K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm (K3/25mm) K3/25mm K3/25mm K3/25mm K3/25mm



Model Produk

Kekuatan puncak

(N)

Kekuatan Berkelanjutan

25°C ((N)

Total Stroke

(mm)

Tegangan maksimum

(V)

Konstan EMF Belakang

(V/m/S)

Berat gulungan

(g)

StatorDIameter

(mm)

Masukkan panjang gulungan

(mm)
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.5 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.9 14.3 4 52 48 75.7
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 51 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 75 58 72
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 95 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 45 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 170 72 110
VCAR0105-0164-00A 105 35.4 16.4 20.1 11.5 150 60.4 40.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 130 73 27.5
VCAR0262-0112-00A 262 111 11.2 35.1 41 275 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 740 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 700 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 640 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 770 78.4 110
VCAR0436-0373-00A 436 142.3 37.3 38 29.8 1040 76 163
VCAR0980-0249-00A 980 6305 254.9 14.5 104 1390 126 134.5
VCAR1351-0310-00A 1351 376.8 3 73.5 68 1050 110 143.7

Aplikasi:

modul motor voice coil adalah platform linier dengan resolusi tinggi, stroke pendek, berat ringan dan kebisingan rendah. ideal untuk aplikasi presisi tinggi, jarak pendek, kebisingan rendah. karena ukurannya yang kecil,sangat cocok untuk ruang sempit. Motor suara kumparan terdiri dari kumparan, magnet dan drive magnet.yang memiliki stabilitas yang baik dan dapat melakukan osilasi kecepatan tinggi dan gerakan bergantian. Koil terhubung ke sirkuit kontrol, dan ketika arus diterapkan, itu menghasilkan medan magnet yang berinteraksi dengan medan magnet magnet,menyebabkan magnet untuk bergerak dan mendorong struktur. Keakuratan penentuan posisinya mencapai 0,1um-0.5um dan akselerasi mencapai 20G. Platform linier modul motor koil suara sangat cocok untuk aplikasi servo loop tertutup dengan stroke pendek.Platform aktuator koil suara memungkinkan pengolahan posisi, kecepatan, akselerasi dan kontrol kekuatan.,membuat mereka ideal untuk aplikasi presisi tinggi, jarak pendek dan kebisingan rendah.



Frekuensi Tinggi Voice Coil Motor Stage Kecepatan Rendah DC Linear Motorized Optical Stage 0

Frekuensi Tinggi Voice Coil Motor Stage Kecepatan Rendah DC Linear Motorized Optical Stage 1

Layanan Kami

 Indikator teknis & spesifikasi dapat disesuaikan

Layanan purna jual yang memuaskan



Frekuensi Tinggi Voice Coil Motor Stage Kecepatan Rendah DC Linear Motorized Optical Stage 2

Informasi Perusahaan

 Frekuensi Tinggi Voice Coil Motor Stage Kecepatan Rendah DC Linear Motorized Optical Stage 3



Pengemasan & Pengiriman



Frekuensi Tinggi Voice Coil Motor Stage Kecepatan Rendah DC Linear Motorized Optical Stage 4

Sertifikasi

 Frekuensi Tinggi Voice Coil Motor Stage Kecepatan Rendah DC Linear Motorized Optical Stage 5

FAQ

motor:



1Perjalanan: perjalanan yang sebenarnya, digunakan untuk menghitung total perjalanandarinilai kekuatan.



2. Arah gerak: instalasi horizontal atau vertikal 90 derajat.



3.Kekuatan beban:clangsung ke arah sebaliknya darikekuatandi atasmotor, seperti mata air, dll.



4. Berat beban: bagian kualitas total dari gerakan, termasuk slider kualitas



5. Jenis Gerakan: 1.Gerakan dari titik ke titik;2.Pergantian aturan (misalnya pemindaian).



6Kurva kecepatan: 1.kurva kecepatan trapezoidal;2.kurva kecepatan segitiga; 3.kurva kecepatan sinus.
