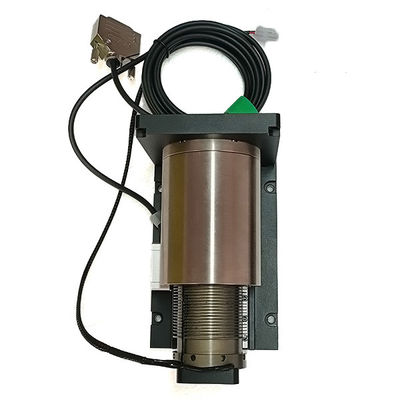

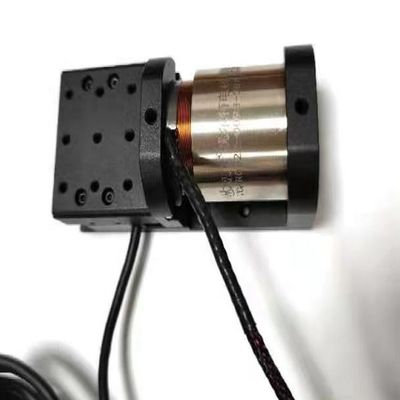

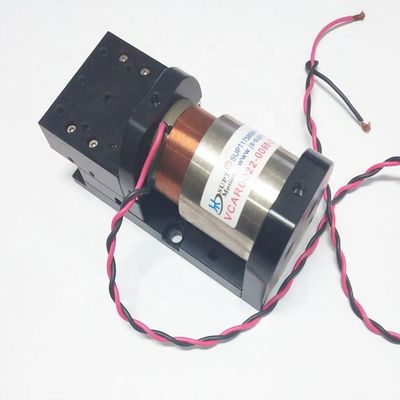

High Response Motor Modules Stage Voice Coil Linear Stage Untuk Sistem Optik
| Tempat asal | Jiangsu, Cina |
|---|---|
| Nama merek | SUPT Motion |
| Sertifikasi | ce,ISO9001,CCC |
| Nomor model | VCAR0022-0098-00A |
| Kuantitas min Order | ≥1 |
| Harga | $380.00/pieces >=1 pieces |
| Kemasan rincian | kotak karton/kotak kayu untuk platform gerak listrik |
| Waktu pengiriman | 1-5 produk 5-7 hari pengiriman, sampel 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 3000 Potongan/potongan per Bulan platform gerak listrik |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jaminan | 3 bulan-1 tahun | Penggunaan | PERAHU, Mobil, Sepeda Listrik, UAV, robot, respirator medis, mikroskop, optik |
|---|---|---|---|
| Jenis | Motor Mikro | Torsi | Permintaan |
| Konstruksi | MAGNET PERMANEN | Penggantian | sikat |
| Fitur Lindungi | Benar-benar Tertutup | Kecepatan (RPM) | Kecepatan tinggi |
| Arus Berkelanjutan (A) | 3.8 | Efisiensi | YAITU 1 |
| Kekuatan puncak (N) | 22 | Langkah (mm) | 9.8 |
| platform gerak listrik (v) | 24.7 | Pelabuhan | Shanghai |
| Menyoroti | Tahap Modul Motor Respon Tinggi,Voice Coil Linear Stage 3.8A,Voice Coil Linear Stage Untuk Sistem Optik |
||
Deskripsi Produk
Modul Platform Linear Arus Rendah Respon Tinggi Untuk Sistem Optik
Deskripsi Produk
Modul platform linier menemukan aplikasi penting di bidang optik karena kemampuan mereka untuk menyediakan gerakan linier yang tepat dan terkendali.Modul ini merupakan komponen penting dalam berbagai sistem optik dan eksperimenBeberapa aplikasi utama modul platform linier di bidang optik meliputi:
1Perataan optik presisi: Modul platform linier digunakan untuk menyelaraskan komponen optik seperti lensa, cermin, prisma, dan filter dalam sistem optik dengan tepat.Kontrol gerak yang akurat memastikan keselarasan optimal untuk transmisi cahaya yang efisien dan pembentukan gambar yang akurat.
2Sistem Mikroskopi: Modul platform linier memainkan peran penting dalam pengaturan mikroskop dengan memungkinkan gerakan yang tepat dari objek mikroskop, tahap, dan komponen lainnya.Ini memastikan fokus yang tepat, pemindaian sampel, dan pencitraan dalam ilmu biologi dan material.
3Laser Beam Steering: Tahap linier digunakan untuk mengontrol gerakan sinar laser dalam sistem laser.dan posisi untuk tugas seperti pemotongan laser, penandaan, dan pengolahan bahan.
4Spektroskopi: Modul platform linier memfasilitasi pergerakan sampel, detektor, dan sumber cahaya dalam pengaturan spektroskopis.Ini memungkinkan pemindaian terkontrol dan analisis spektrum cahaya untuk berbagai aplikasi analitis dan ilmiah.
5. Interferometry: Dalam pengaturan interferometric, modul platform linier memungkinkan gerakan terkontrol yang diperlukan untuk menciptakan pola interferensi. Ini penting untuk mengukur parameter seperti jarak,perpindahan, dan karakteristik permukaan dengan akurasi tinggi.
6. Pengujian dan Karakterisasi Optik: Platform linier digunakan dalam pengujian optik untuk memposisikan komponen optik dengan tepat selama proses pengujian dan karakterisasi.Hal ini memastikan pengukuran yang konsisten dan berulang dari sifat optik.
7Optical Fiber Alignment: Modul platform linier membantu dalam menyelaraskan serat optik dan komponen serat optik untuk kopling cahaya yang efisien ke dalam dan keluar dari serat.Hal ini sangat penting dalam telekomunikasi, sensor serat optik, dan aplikasi transmisi data.
8Fotolitografi: Tahap linier digunakan dalam sistem fotolitografi untuk pembuatan semikonduktor dan microfabrication.berkontribusi pada pola yang tepat dari mikrostruktur.
9. Peningkatan dan Kollimasi Sinar: Platform gerak linier membantu dalam menyesuaikan diameter sinar dan kollimasi dalam berbagai pengaturan optik, memastikan bahwa sinar optik difokuskan atau diperluas sesuai kebutuhan.
10Instrumen optik: Tahap linier terintegrasi ke dalam berbagai instrumen optik, termasuk teleskop, mikroskop, dan spektrometer,untuk memungkinkan pergerakan komponen yang terkendali dan meningkatkan kinerja keseluruhan.
Parameter teknis:
| Parameter produk | |||||||||||
| Parameter Kinerja | Satuan | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| Dorongan puncak | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| Dipertahankan dorongan |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| Efektif stroke | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| Arus puncak | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| Tegangan puncak | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| Konstan dorongan | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| Resolusi Encoder | Um.. | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| Keakuratan Ulang | Um.. | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| Kejujuran | Um.. | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| Permukaan rata | Um.. | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Berat gulungan (g) |
Diameter stator (mm) | Panjangnya (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Aplikasi:
Platform linier modul motor voice coil sangat cocok untuk aplikasi servo loop tertutup dengan stroke pendek.yang memiliki stabilitas yang baik dan dapat melakukan gerakan berosilasi dan bergantian berkecepatan tinggi. Pengendalian sederhana dan dapat diandalkan, tidak diperlukan perangkat mundur, perawatan bebas umur panjang. Karena ukurannya yang kecil, itu terutama cocok untuk Ruang sempit.Platform aktuator koil suara memungkinkan posisi pemesinan, kecepatan, akselerasi dan kontrol kekuatan. tingkat akurasi penentuan posisi mencapai 0.1um-0.5um, dan akselerasi mencapai 20G.Sepeda listrik, drone, robot, ventilator medis, mikroskop, endoskop, dan proyek optik.Struktur platform dapat dikerjakan dan disesuaikanMenurut aplikasi yang berbeda, pilih mekanisme panduan linier yang tepat, berbagai jenis panduan linier presisi tinggi dan sebagainya.
Layanan Kami
Indikator teknis & spesifikasi dapat disesuaikan.
Satu sampel, kargo mengambil.
Layanan purna jual yang memuaskan.
Informasi Perusahaan
Pengemasan & Pengiriman
Sertifikasi
FAQ
1Perjalanan: perjalanan yang sebenarnya, digunakan untuk menghitung total perjalanandarinilai kekuatan.
2. Arah gerak: instalasi horizontal atau vertikal 90 derajat.
3.Kekuatan beban:clangsung ke arah sebaliknya darikekuatandi atasmotor, seperti mata air, dll.
4. Berat beban: bagian kualitas total dari gerakan, termasuk slider kualitas
5. Jenis Gerakan: 1.Gerakan dari titik ke titik;2.Pergantian aturan (misalnya pemindaian).
6Kurva kecepatan: 1.kurva kecepatan trapezoidal;2.kurva kecepatan segitiga; 3.kurva kecepatan sinus.
