Swing Type Rotary Voice Coil Motor Frekuensi Tinggi Gerakan

Desain dan perhitungan parameter dari swinging motor suara kumparan adalah proses yang kompleks yang membutuhkan pertimbangan beberapa faktor, termasuk struktur motor, distribusi medan magnet,tata letak kumparan, karakteristik mekanik, dll Berikut adalah langkah-langkah umum untuk merancang dan menghitung parameter dari swinging motor suara kumparan:
1Analisis persyaratan: Tentukan persyaratan aplikasi dari motor, termasuk sudut rotasi yang diperlukan, kisaran kecepatan, persyaratan beban, dll.
2. Jenis motor: Pilih jenis motor ayunan yang tepat, seperti tipe torsi, tipe ayunan, atau tipe multi derajat kebebasan, sesuai dengan persyaratan aplikasi.
3Analisis medan magnet: Melakukan analisis medan magnet untuk menentukan distribusi dan intensitas medan magnet.Ini dapat disimulasikan dan dihitung melalui metode seperti analisis elemen terbatas (FEA).
4. Desain kumparan: Merancang tata letak kumparan, menentukan jumlah gulungan, putaran, spesifikasi kawat, dll dari kumparan.dan efisiensi motor.
5Analisis Mekanis: Melakukan analisis mekanis, mempertimbangkan faktor-faktor seperti inersia rotasi, beban, gesekan, dll. untuk menentukan torsi dan karakteristik dinamis yang diperlukan.
6. Perhitungan parameter:
Perhitungan arus: Perhitungkan arus yang diperlukan berdasarkan torsi dan konstanta torsi yang diperlukan.
Perhitungan resistensi dan induktansi: Perhitungkan resistensi dan induktansi berdasarkan bahan dan parameter geometris kumparan.
Perhitungan konstan waktu loop: Hitung konstan waktu loop untuk memperkirakan kecepatan respons berdasarkan resistensi, induktansi, dan karakteristik mekanik.
7Sistem umpan balik: Jika diperlukan kontrol loop tertutup, desain sensor dan sistem umpan balik yang sesuai, seperti encoder, sensor efek Hall, dll.
8Strategi kontrol: Merancang strategi kontrol yang tepat untuk mencapai gerakan dan stabilitas yang diperlukan.
9Manajemen termal: Pertimbangkan panas yang dihasilkan oleh motor selama operasi dan merancang sistem disipasi panas untuk mempertahankan suhu operasi yang tepat.
10. Simulasi dan Simulasi: Gunakan alat simulasi dan simulasi seperti Matlab, Simulink, dll untuk memverifikasi rasionalisasi parameter desain dan mengoptimalkan desain.
11.Manufaktur dan pengujian: Membuat prototipe motor berdasarkan parameter desain, melakukan pengujian aktual, dan melakukan penyesuaian dan optimasi yang diperlukan.
Perlu dicatat bahwa desain dan perhitungan parameter dari swinging voice coil motor adalah proses yang kompleks yang membutuhkan kombinasi pengetahuan di berbagai bidang seperti teknik motor,elektromagnetik, mekanika, dll. Untuk aplikasi yang kompleks, mungkin perlu menggunakan perangkat lunak simulasi elektromagnetik profesional dan alat desain sistem kontrol untuk membantu dalam desain dan pengoptimalan.

Aplikasi:

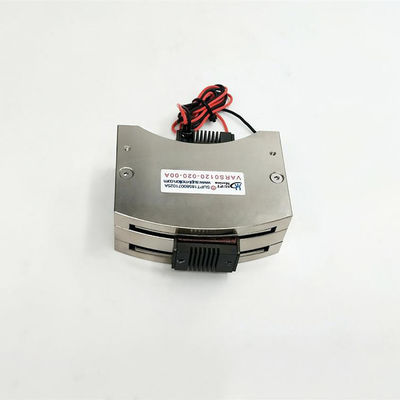

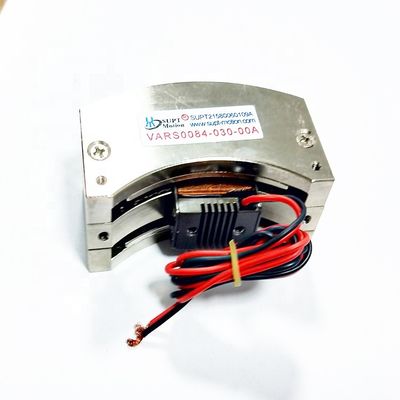

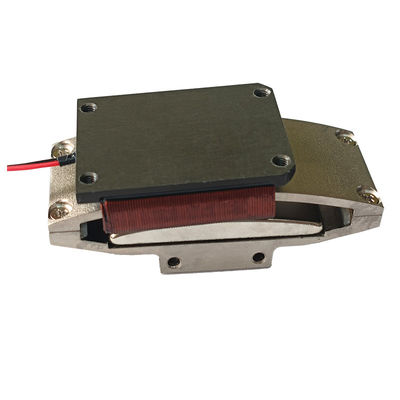

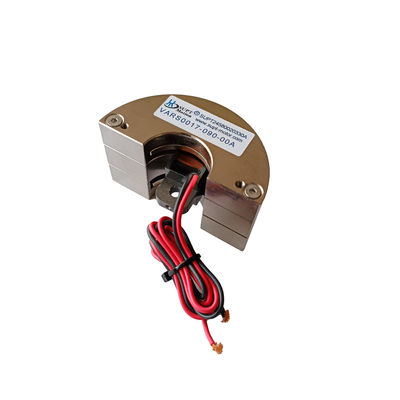

SUPT berosilasi suara seri motor kumparan mengadopsi teknologi produk seri persegi panjang, membengkokkan produk seri persegi panjang untuk membentuk sistem posisi sudut prioritas tertentu.Torsi tipikal adalah 100 derajat dan torsi adalah 50 N · mProduk tipe ayunan biasanya digunakan dalam teknologi laser di mirror locator, swing tipe katup rem, swing tipe posisi sistem dan pengontrol penerbangan, dll. , ini berkaitan dengan industri semikonduktor, otomatisasi dan industri pesawat. Dibandingkan dengan tipe U motor linier dan tipe datar motor linier dapat memberikan respons frekuensi tinggi yang lebih baik,gerak linier berputar berkecepatan tinggi, terutama cocok untuk sistem kontrol servo loop tertutup stroke pendek. Kontrol motor linier koil suara sederhana dan andal, tidak ada perangkat komutasi, umur panjang.
