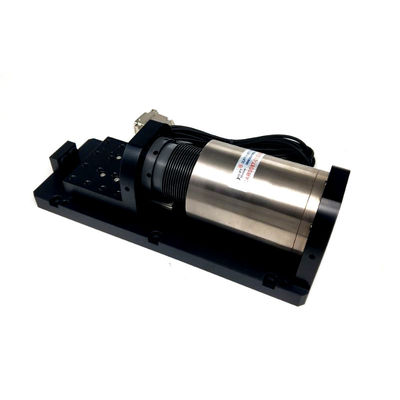

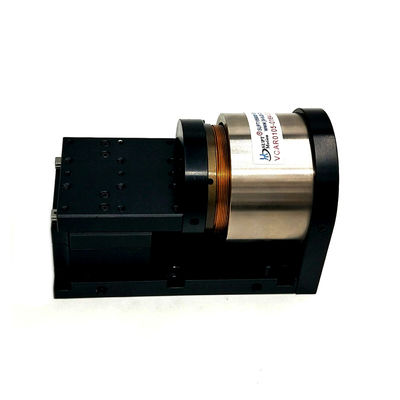

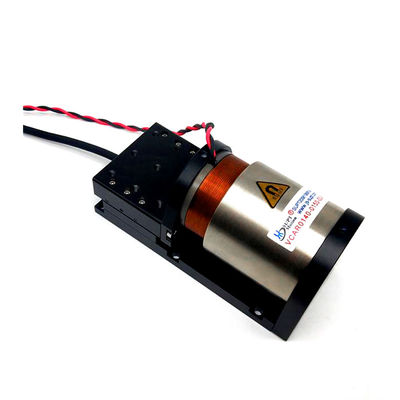

Berat Ringan Vcm Voice Coil Motor Module Respon Tinggi Platform Gerak Linear Kecepatan Tinggi
| Tempat asal | Suzhou Cina |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001-2000 |
| Nomor model | seri VCAR |
| Kuantitas min Order | 1pcs |
| Harga | $220-$350 |
| Kemasan rincian | kemasan karton dll. |
| Waktu pengiriman | 1-5 produk 5-7 hari pengiriman, sampel 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Dapat dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Berat badan | Cahaya | Kuantitas | 9998 |
|---|---|---|---|
| RPM | 8800rpm-rpm | Kekuatan | 36w |
| Tegangan | 24v | Nomor batch | BELUM-YQDJ13 |
| Menyoroti | VCM Voice Coil Motor Module,Ringan Berat VCM Voice Coil Stage,36W High Speed Voice Coil Stage |
||
Deskripsi Produk
Berat Ringan VCM Voice Coil Motor Module Respon Tinggi Percepatan Tinggi
Deskripsi produk:
Voice Coil Motor Module adalah perangkat yang mengintegrasikan Voice Coil Motor (VCM) dan sistem kontrol terkait.yang gerakannya didorong oleh gaya yang dihasilkan oleh medan elektromagnetik, dan biasanya digunakan dalam aplikasi yang membutuhkan kecepatan tinggi, presisi, dan gerakan halus.menyediakan solusi gerak linier untuk berbagai aplikasi.
Motor koil suara adalah komponen inti dari modul, yang terdiri dari koil dan medan magnet.medan magnet yang dihasilkan berinteraksi dengan medan magnet, menghasilkan kekuatan untuk mendorong gerakan kumparan.
Untuk mencapai gerakan linier, motor koil suara biasanya dipasang di rel panduan atau terhubung ke slider, memungkinkan motor bergerak lancar dalam garis lurus.
Modul motor koil suara banyak digunakan di banyak bidang, termasuk peralatan optik, instrumen medis, jalur produksi otomatis, pemesinan presisi, pemotongan laser, fokus otomatis lensa kamera,dan sebagainya.Mereka disukai karena kecepatan tinggi, presisi tinggi, dan karakteristik gerak halus, menyediakan kontrol gerakan linier yang tepat untuk berbagai aplikasi.
Parameter teknis:
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Berat gulungan (g) |
Diameter stator (mm) | Panjangnya (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
| Parameter produk | |||||||||||
| Parameter Kinerja | Satuan | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| Dorongan puncak | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| Dipertahankan dorongan |
N | 2.6 | 4.2 | 6.6 | 8 | 12 | 27 | 22 | 42 | 111 | 112 |
| Efektif stroke | mm | 5 | 7.2 | 9.8 | 9.9 | 25 | 15 | 6.2 | 15 | 11 | 25 |
| Arus puncak | A | 1.7 | 2.3 | 3.8 | 4.5 | 5 | 4 | 6.9 | 5.3 | 6.4 | 10 |
| Tegangan puncak | v | 16 | 27 | 25 | 24 | 45 | 27 | 35 | 33 | 35 | 28 |
| Konstan dorongan | N/A | 3.6 | 5.7 | 5.8 | 5.9 | 8.9 | 18 | 13 | 27 | 41 | 26 |
| Resolusi Encoder | Um.. | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| Keakuratan Ulang | Um.. | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| Kejujuran | Um.. | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| Permukaan rata | Um.. | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
Modul poros tunggal motor suara
Untuk aplikasi servo loop tertutup dengan stroke pendek, berat gerak ringan, kecepatan respons cepat (tingkat milidetik, akselerasi hingga 20G).stabilitas yang baik, dapat melakukan kecepatan tinggi getaran bergantian gerakan. Pengendalian sederhana dan andal, tidak ada perangkat mundur, perawatan bebas, umur panjang, dapat melakukan posisi yang tepat, kecepatan, akselerasi dan dorongan kontrol.Dilengkapi dengan enkoder dan guide rail yang cocokMenurut gerak yang berbeda, pengaturan dorongan dari konfigurasi pengemudi dan pengontrol yang sesuai.Struktur platform dapat dikerjakan dan disesuaikan.Menurut aplikasi yang berbeda, mekanisme panduan linier yang cocok, berbagai jenis rel panduan linier presisi tinggi dan sebagainya.
Dukungan dan Layanan:
Dukungan dan Layanan Teknis Motor Keran Kerong
Hollow Core Motor menyediakan dukungan teknis dan layanan yang komprehensif untuk memastikan bahwa Anda mendapatkan hasil maksimal dari produk Anda.Tim ahli kami tersedia untuk menjawab pertanyaan dan memberikan bantuan dengan pengaturan produk, pemecahan masalah, dan perawatan.
Kami menyediakan pembaruan perangkat lunak gratis untuk memastikan bahwa produk Anda up-to-date dan berjalan pada kinerja puncak.Kami juga menawarkan layanan garansi yang diperpanjang untuk menjamin bahwa produk Anda tercakup jika terjadi kerusakan yang tidak terduga.
Jika Anda memiliki pertanyaan atau membutuhkan bantuan dengan produk Hollow Core Motor Anda, jangan ragu untuk menghubungi kami.
FAQ
1Perjalanan: perjalanan yang sebenarnya, digunakan untuk menghitung total perjalanandarinilai kekuatan.
2. Arah gerak: instalasi horizontal atau vertikal 90 derajat.
3.Kekuatan beban:clangsung ke arah sebaliknya darikekuatandi atasmotor, seperti mata air, dll.
4. Berat beban: bagian kualitas total dari gerakan, termasuk slider kualitas
5. Jenis Gerakan: 1.Gerakan dari titik ke titik;2.Pergantian aturan (misalnya pemindaian).
6Kurva kecepatan: 1.kurva kecepatan trapezoidal;2.kurva kecepatan segitiga; 3.kurva kecepatan sinus.
