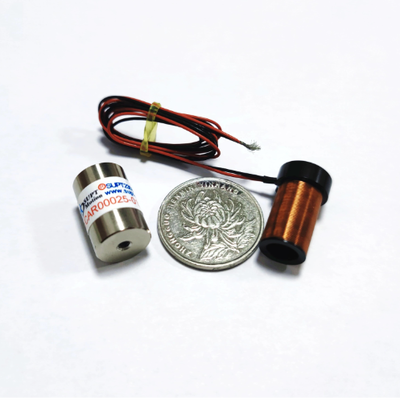

Motor Koil Suara Silinder Kompak 12.8V Presisi Tinggi Untuk Perangkat Mikro
| Tempat asal | Suzhou, Cina |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | CE, ISO9001 |
| Nomor model | VCAR0007-0127-00A |
| Kuantitas min Order | 1 buah |
| Harga | $40-$70 / Piece |
| Kemasan rincian | Kotak bermerek SUPT MOTION dengan sisipan busa antistatis, karton bergelombang tingkat ekspor |
| Waktu pengiriman | 3-5 hari untuk sampel, 15-25 hari untuk pesanan massal |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 5000 buah per bulan |
Detail produk
| Nomor model | VCAR0007-0127-00A | Tipe Motor | Motor Kumparan Suara Silinder Ringkas |
|---|---|---|---|
| Kekuatan puncak | 7.1N | Kekuatan kontinu | 2.3N |
| Stroke total | 12.7mm | Tegangan maks | 12.8VDC |
| KEMBALI EMF KONSTAN | 1,6 V/m/s | Berat kumparan | 11,4g |
| Diameter stator | 19.1mm | Panjang Keseluruhan | 27mm |
| Kelas Isolasi | Kelas B | ||
| Menyoroti | Desain Motor Silinder Kompak,20mm Diameter Voice Coil Motor,Aktuator Direct Drive yang ringan |
||
Deskripsi Produk
Ikhtisar Produk
VCAR0007-0127-00A adalah motor kumparan suara silindris ringkas dengan diameter luar hanya 19,1 mm. Ditenagai oleh catu daya DC 12,8V, motor ini menawarkan langkah 12,7 mm dan gaya dorong puncak hingga 7,1 N, menjadikannya salah satu aktuator penggerak langsung terkecil dalam seri produk SUPT MOTION.
Bentuk silindrisnya memungkinkan motor ini pas secara alami ke dalam lubang, selongsong, dan rongga melingkar, menyederhanakan integrasi mekanis pada produk yang ruangnya terbatas. Dengan berat hanya 14,8 gram, kumparan bergerak berakselerasi dengan cepat dan memberikan gaya inersia minimal pada struktur di sekitarnya. Rakitan magnet berenergi tinggi memberikan gaya dorong yang kuat dalam desain yang ringkas, sementara desain tanpa kontak memastikan pengoperasian yang senyap tanpa efek cogging.
Perintah arus sederhana menghasilkan gaya dorong yang mulus dan terkontrol di seluruh rentang langkah, membuat penyetelan servo menjadi sederhana dan intuitif. Rumahnya dibuat dengan presisi dari aluminium dan dilapisi dengan lapisan tahan korosi. Motor ini dirancang untuk perangkat ringkas yang membutuhkan gerakan linier yang andal dan berulang tanpa struktur motor berpenggerak roda gigi yang besar.
Solusi
Mikroperangkat biasanya kekurangan ruang untuk mengakomodasi motor putar dan mekanisme transmisi. Aktuator kumparan suara ini memecahkan masalah ini dengan memberikan gaya dorong linier langsung di dalam rumah silindris berdiameter 19,1 milimeter.
Berkat desain penggerak langsungnya, motor kumparan suara ini tidak memiliki roda gigi yang rentan aus dan tidak memerlukan kompensasi backlash, menghasilkan mekanisme yang sederhana dan andal. Massa bergerak yang rendah dan induktansi yang rendah memungkinkan motor kumparan suara ini digerakkan oleh sirkuit driver yang kecil dan berbiaya rendah.
Motor kumparan suara juga dapat menahan operasi terbalik yang sering terjadi, yang umum terjadi pada mekanisme pengeluaran dan penyortiran. Solusi ini menyediakan solusi gerakan linier presisi yang ringkas, senyap, dan bebas perawatan untuk perangkat kecil.
Spesifikasi
| Produk Model | Gaya Puncak (N) |
Contoh Gaya pada 25°C (N) |
Total Stroke (mm) |
Max Voltage (V) |
Back EMF Constant (V/m/s) |
Weight of the coil (g) |
Stator Diameter (mm) | The Length (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6,4 | 6,9 | 0,29 | 3 | 9,5 | 17,7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4,8 | 0,6 | 2,7 | 24 | 11,2 |
| VCAR00025-0127-00A | 2,55 | 0,81 | 12,7 | 11,6 | 0,77 | 6,6 | 12,7 | 24 |
| VCAR0006-0039-00A | 6,2 | 1,9 | 3,9 | 6,6 | 1,12 | 7,9 | 20 | 17,2 |
| VCAR0006-0050-00A | 6,2 | 2,6 | 5 | 15,7 | 3,57 | 8,2 | 25 | 18,2 |
| VCAR0007-0040-00A | 7,2 | 2,4 | 4 | 7,5 | 1,88 | 7 | 14,2 | 23 |
| VCAR0007-0064-00A | 7,8 | 2,5 | 6,4 | 9,9 | 1,5 | 7,2 | 19,1 | 23,8 |
| VCAR0007-0127-00A | 7,1 | 2,3 | 12,7 | 12,8 | 1,6 | 11,4 | 19,1 | 27 |
| VCAR0011-0050-00A | 11,4 | 2,1 | 5 | 11,8 | 3 | 11,2 | 24 | 17,2 |
| VCAR0011-0100-00A | 10,5 | 2,9 | 10 | 43,8 | 3,5 | 20 | 31 | 26,8 |
| VCAR0013-0030-00A | 13 | 3,5 | 3 | 16 | 3,5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | 24,7 |
| VCAR0014-0250-00A | 14 | 4,5 | 25 | 26,5 | 3,9 | 35 | 25,4 | 44,2 |
| VCAR0015-0062-00A | 15 | 6,5 | 6,2 | 26,2 | 9,75 | 14,8 | 33 | 25,6 |
| VCAR0022-0098-00A | 22 | 6,6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | 35 |
| VCAR0022-0448-00A | 22 | 11,4 | 44,8 | 14,3 | 4 | 52 | 48 | 75,7 |
| VCAR0025-0630-00A | 25,3 | 8 | 63 | 50,6 | 5 | 68 | 31,8 | 83,1 |
| VCAR0030-0150-00A | 29,4 | 4,73 | 15 | 40,5 | 7,4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7,1 | 48 | 40 | 41,7 |
| VCAR0033-0099-00A | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | 26,7 |
| VCAR0033-0224-00A | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26,4 | 9 | 33 | 25,4 | 44,3 |
| VCAR0035-0105-00A | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16,3 | 4 | 18,3 | 8,9 | 46,5 | 53 | 21,2 |
| VCAR0044-0059-00A | 44,1 | 17,7 | 5,9 | 14,3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | 35,9 |
| VCAR0044-0249-00A | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | 51,3 |
| VCAR0070-0149-00A | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | 53,7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26,2 | 15,2 | 65 | 70 | 38,7 |
| VCAR0080-0129-00A | 80 | 35 | 12,9 | 27,7 | 18 | 149 | 49 | 53,8 |
| VCAR0087-0062-00A | 87 | 21,67 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | 34,9 |
| VCAR0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8,1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | 40,4 |
| VCAR0110-0380-00A | 110 | 37,4 | 38 | 23,2 | 9 | 150 | 60,4 | 60,4 |
| VCAR0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | 27,5 |
| VCAR0115-0065-00A | 115 | 30,1 | 6,5 | 35 | 17,3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30,4 | 20,5 | 280 | 75,6 | 56,5 |
| VCAR0140-0150-00A | 140 | 42,2 | 15 | 33,4 | 26,6 | 80 | 53 | 53,7 |
| VCAR0210-0254-00A | 210 | 66,2 | 25,4 | 56,6 | 28 | 230 | 43,7 | 111,8 |
| VCAR0262-0112-00A | 262 | 111 | 11,2 | 35,1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | 109,1 |
| VCAR0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | 136,9 |
| VCAR0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | 110 |
| VCAR0436-0373-00A | 436 | 142,6 | 37,3 | 38 | 29,8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24,9 | 41,5 | 104 | 1426 | 126 | 134,5 |
| VCAR1351-0310-00A | 1351 | 376,8 | 31 | 73,5 | 68 | 1071 | 110 | 143,7 |
Aplikasi
Aktuator linier kumparan suara yang ringkas ini cocok untuk modul fokus otomatis mikro-kamera, perangkat umpan balik haptik, katup mikro, pipet otomatisasi laboratorium, penjepit ringkas, mekanisme zoom optik, dan perangkat medis portabel.
Motor kumparan suara yang sama juga digunakan pada kepala cetak ringkas, mekanisme pemindaian kode batang, dan penggerak pompa mikro. Motor ini juga cocok untuk sistem peredam mikro dan getaran dengan persyaratan ruang dan berat yang sangat ketat.
FAQ
T: Apa keuntungan dari desain silindris?
J: Selubung silindris cocok dengan lubang dan rongga bulat, sehingga motor dapat dipasang tanpa membuang ruang. Ini juga memberikan sirkuit magnetik yang seimbang yang menjaga gaya tetap konsisten di semua orientasi pemasangan.
T: Berapa lama motor kecil ini dapat berjalan terus menerus?
J: Gaya berkelanjutan pada 25°C adalah 2,3N. Untuk siklus kerja di atas batas ini, kami merekomendasikan penambahan heatsink atau penggunaan motor secara intermiten. Perlindungan termal dapat ditambahkan berdasarkan permintaan.
T: Bisakah motor berdiameter 20mm disesuaikan?
J: Ya. Stroke, gaya, tegangan, panjang kabel, dan jenis konektor dapat disesuaikan.
T: Apakah driver disertakan dengan motor?
J: Motor dipasok sebagai komponen. Papan driver mini yang serasi tersedia berdasarkan permintaan untuk evaluasi cepat.
