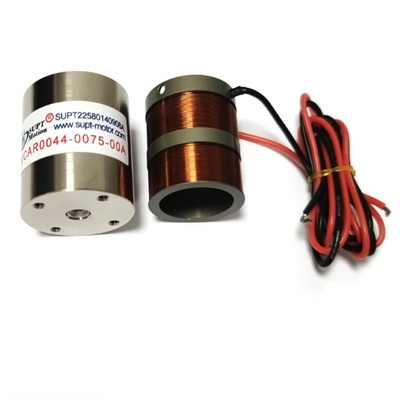

Motor Kumparan Suara Silinder Presisi Tinggi 44N Untuk Peralatan Semikonduktor

Ringkasan Produk

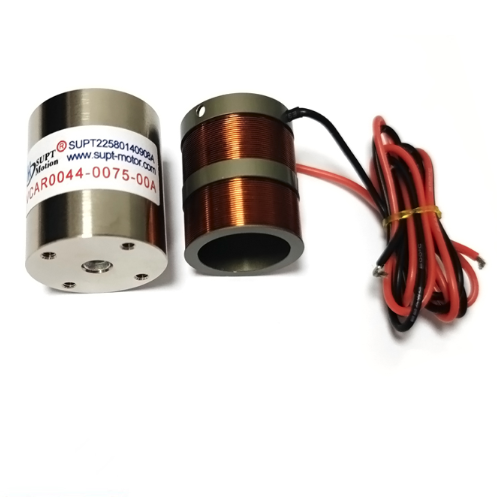

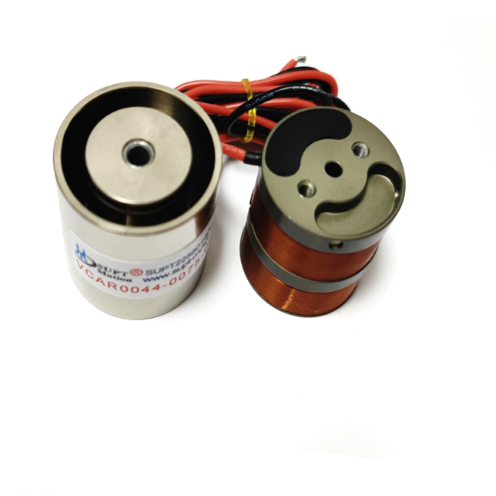

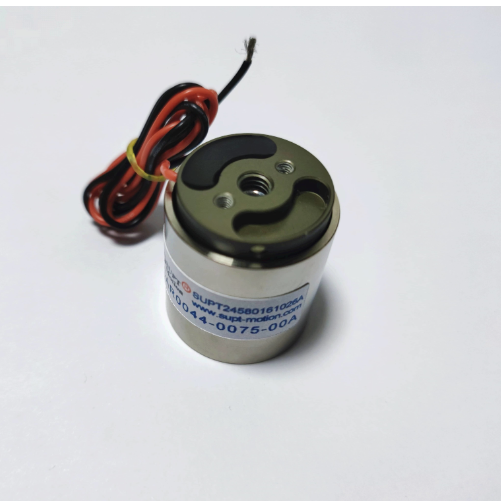

VCAR0044-0075-00A adalah silinder suara motor kumparan dirancang khusus untuk mencapai akurasi posisi yang tinggi.ini motor suara kumparan memberikan gerakan linier langsung dengan dorongan puncak 44N lebih dari 7.5mm stroke dan mencapai resolusi posisi 0,5um ketika digunakan dalam kontrol loop tertutup dengan encoder linier.
Desain koil bergerak tanpa kontak menghilangkan reaksi, cogging, dan histeresis, memungkinkan motor untuk mempertahankan posisinya dan berulang kali kembali ke lokasi yang sama.jalur gerak kaku dan massa bergerak rendah memberikan sistem dengan bandwidth mekanik yang tinggi, membantu servo loop menekan gangguan dan stabilisasi dengan cepat.
Motor suara-coil ini diproduksi dengan menggunakan komponen-komponen precision-ground dan sirkuit magnet yang seimbang untuk menjaga gelombang kekuatan rendah.Permukaan rel panduan tanah presisi dan magnet yang cocok menjaga gelombang kekuatan di bawah 1% dari nilai output nominal sepanjang seluruh pukulanIni adalah komponen yang ideal untuk penyelarasan tingkat mikrometer, inspeksi, atau peralatan pengukuran.

Solusi

Kesalahan posisi pada peralatan presisi biasanya berasal dari reaksi balik, gesekan stik-slip, drift termal, dan resonansi mekanis.Motor suara-coil benar-benar menghilangkan dua sumber kesalahan pertama: tidak ada gigi atau sekrup timbal untuk menyebabkan reaksi balik, dan desain kumparan tanpa kontak berarti tidak ada gesekan statis untuk diatasi.Kesalahan yang tersisa dikendalikan melalui sistem loop tertutup yang menggabungkan encoder linear resolusi tinggi, yang memberikan umpan balik langsung pada posisi sebenarnya beban.
Karena kekuatan proporsional dengan arus, sistem servo dapat dengan tepat menerapkan jumlah kekuatan yang tepat untuk mencapai gerakan langkah 0,5 mikrometer atau mempertahankan posisi stabil di bawah beban.Hasilnya adalah sumbu gerak dengan presisi tingkat mikrometer, bebas dari drift akibat keausan, dan kinerja yang konsisten selama jutaan siklus.
Karena tidak ada gesekan, efek geser tongkat - penyebab umum getaran pada tahap tradisional - tidak terjadi bahkan pada kecepatan yang sangat rendah.Solusi ini meningkatkan throughput sementara mengurangi scrap dan rework.

Spesifikasi

Aplikasi

Aplikasi khas: Ini termasuk penyelarasan wafer semikonduktor, fotonik dan penyelarasan serat, posisi kepala pemrosesan laser, fokus sumbu Z dalam mikroskop, platform pengukuran presisi,pemeriksaan topeng, dan posisi perangkat medis.
Aktuator koil suara ini juga digunakan dalam sistem fokus otomatis untuk kamera industri dan untuk kontrol katup presisi dalam instrumen analitik.Setiap tugas gerakan stroke pendek yang membutuhkan resolusi submikron dan kemampuan memegang posisi yang stabil dapat mendapatkan keuntungan dari aktuator ini.

FAQ

T: Bagaimana resolusi 0,5um dicapai?
A: Resolusi berasal dari kombinasi motor bebas gesekan suara dan encoder linier resolusi tinggi dalam loop servo tertutup.dan output kekuatan motor halus memungkinkan gerakan langkah tunggal dari 0.5mm.

T: Faktor-faktor apa yang mempengaruhi kebalikan?
A: Kemampuan mengulangi tergantung terutama pada kualitas encoder, servo tuning dan stabilitas termal.sehingga repeatability mekanik tetap konsisten sepanjang umur motorKalibrasi encoder yang teratur adalah satu-satunya perawatan rutin yang direkomendasikan.

T: Bisakah motor memegang posisi saat dihidupkan?
A: Ya. Dalam loop tertutup, servo dapat menahan kumparan pada posisi manapun dalam stroke dengan menyeimbangkan gaya terhadap beban.

T: Dapatkah saya mendapatkan pilihan stroke atau encoder yang disesuaikan?
A: Ya. SUPT MOTION dapat menyesuaikan stroke, kekuatan, tegangan dan jenis encoder. Hubungi kami dengan target akurasi dan profil gerak Anda untuk proposal yang disesuaikan.
