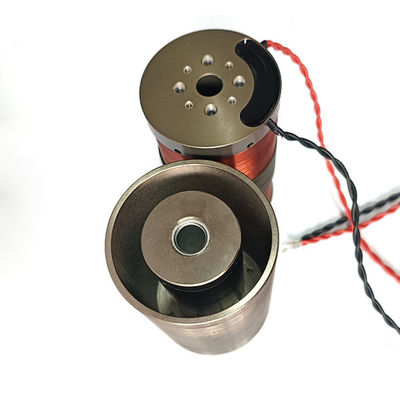

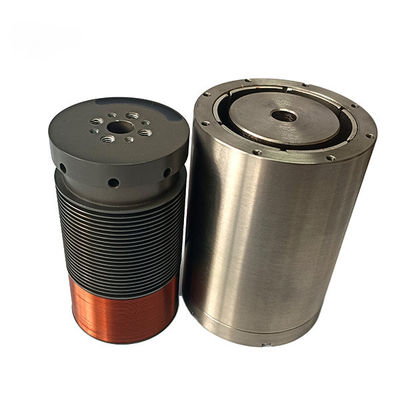

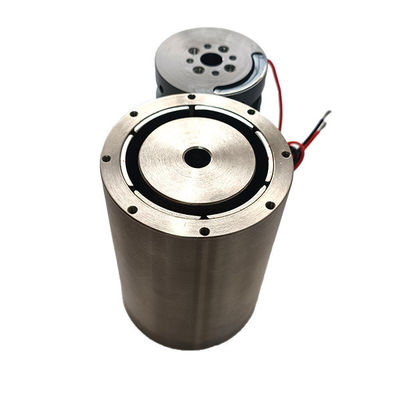

VCAR0022-0448-00A Voice Coil Motor 22N Peak Force 44.8mm Stroke Range Kecepatan luas

Ikhtisar Produk

VCAR0022-0448-00A adalah motor kumparan suara silindris dengan rentang kecepatan lebar dalam seri VCAR SUPT MOTION. Pada 25 °C, motor ini menawarkan total langkah hingga 44,8 mm, gaya puncak hingga 22 N, dan gaya berkelanjutan 11,4 N. Model motor kumparan suara ini dirancang khusus untuk sistem gerak linier, memungkinkan operasi yang mulus dari kecepatan merayap yang sangat lambat hingga gerakan bolak-balik berkecepatan tinggi, sambil memberikan kontrol kecepatan yang presisi di seluruh rentang langkah.

Motor kumparan suara secara inheren mampu beroperasi pada rentang kecepatan yang lebar karena gaya berbanding lurus dengan arus kumparan dan independen dari kecepatan. Berbeda dengan sekrup bola dan penggerak sabuk, motor ini bebas dari variasi gesekan, kelonggaran, dan resonansi mekanis yang membatasi rentang kecepatan. Akibatnya, VCAR0022-0448-00A memberikan keluaran gaya yang seragam saat diam, pada kecepatan rendah, dan pada kecepatan tinggi—keunggulan yang menentukan untuk proses yang sensitif terhadap kecepatan seperti pengeluaran, pelapisan, dan pemindaian.

Dengan diameter stator 48 mm dan panjang 75,7 mm, aktuator ini memiliki konstruksi yang kokoh sambil menjaga massa bergerak hanya 52 gram. Prinsip penggerak langsung memastikan kekakuan dinamis yang tinggi, respons cepat, dan pengulangan tingkat mikron di bawah kontrol loop tertutup. Setiap motor kumparan suara diproduksi sesuai dengan standar ISO 9001 dan bersertifikat CE; semua unit menjalani pengujian kualitas untuk gaya, resistansi, dan kinerja isolasi sebelum pengiriman.

Selain langkahnya yang panjang, VCAR0022-0448-00A memiliki linearitas gaya yang sangat baik, karena kumparan beroperasi dalam medan magnet yang dioptimalkan dengan cermat di seluruh langkah. Akibatnya, keluaran gaya yang dapat diprediksi dicapai di setiap posisi, yang sangat menyederhanakan penyetelan servo dan meningkatkan akurasi kontur pada mesin perkakas multi-sumbu. Aktuator ini dapat dilengkapi dengan kabel bebas, konektor, atau kabel dengan panjang khusus, dan dapat menggabungkan panduan linier opsional untuk mendukung beban eksternal sementara motor memberikan gaya penggerak.

Spesifikasi

Fitur desain utama: langkah 44,8 mm mencakup rentang kecepatan lebar dari merayap hingga kecepatan tinggi; gaya puncak 22 N dengan gaya berkelanjutan 11,4 N; penggerak langsung tanpa kelonggaran dan tanpa cogging; kontrol kecepatan dan posisi yang presisi; struktur tanpa sikat bebas perawatan.

Aplikasi

Rentang kecepatan lebar dan langkah panjang VCAR0022-0448-00A sangat cocok untuk aplikasi berikut:

• Mesin pengeluaran, pelapisan, dan perekatan otomatis yang membutuhkan kecepatan seragam
• Peralatan pengemasan, pelabelan, dan karton dengan profil kecepatan variabel
• Mesin pengujian material untuk siklus tarik, tekan, dan lelah
• Konveyor penyortiran, pemeringkatan, dan inspeksi presisi
• Otomatisasi laboratorium dan sistem penanganan cairan
• Tahap pencetakan, pemindaian, dan penandaan laser dengan gerakan lambat dan cepat yang beragam

Tanya Jawab

T1: Rentang kecepatan apa yang dapat dicapai motor ini?

Motor dapat beroperasi dari kecepatan merayap mendekati nol hingga beberapa ratus milimeter per detik, tergantung pada tegangan driver dan beban. Karena gaya kumparan suara dikontrol arus dan independen dari kecepatan, kecepatan tetap stabil di seluruh langkah 44,8 mm. Untuk profil beban dan gerakan spesifik Anda, kami dapat memberikan perhitungan dinamis termasuk percepatan, waktu penyelesaian, dan arus driver yang diperlukan.

T2: Bagaimana akurasi pemosisian dicapai dengan langkah yang begitu panjang?

Kami merekomendasikan encoder linier dengan resolusi yang diinginkan ditambah driver servo dengan loop posisi dan kecepatan. Konstruksi penggerak langsung tanpa kelonggaran memastikan bahwa posisi yang diperintahkan dipertahankan tanpa penyimpangan mekanis.

T3: Bisakah langkahnya disesuaikan?

Ya, seri VCAR menawarkan langkah dari 1 mm hingga lebih dari 60 mm di berbagai ukuran bingkai. Langkah, tingkat gaya, dan antarmuka mekanis khusus dapat dikembangkan untuk aplikasi volume.

T4: Berapa siklus kerja dan perilaku termalnya?

Peringkat gaya berkelanjutan 11,4 N pada 25 °C mendefinisikan siklus kerja berkelanjutan yang aman. Untuk gaya yang lebih tinggi atau siklus kerja yang lebih lama, kami dapat menambahkan opsi manajemen termal atau merekomendasikan model yang lebih besar dari keluarga VCAR.

T5: Berapa lama waktu pengiriman?

Pesanan sampel dikirim dalam 3 hingga 5 hari kerja, dan pesanan produksi dalam 7 hingga 15 hari kerja. MOQ adalah 1 buah untuk evaluasi.
