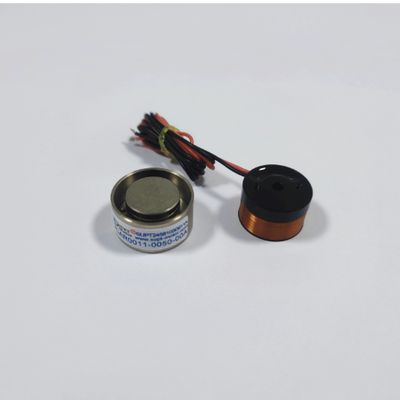

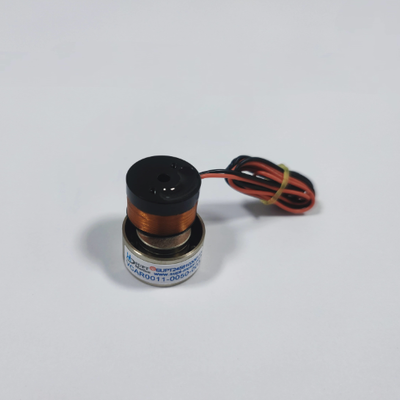

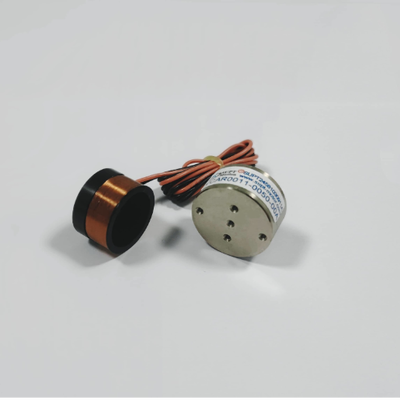

Motor Kumparan Suara VCAR0011-0050-00A Gaya Puncak 11,4N Langkah 5mm Akselerasi Tinggi

Ikhtisar Produk

VCAR0011-0050-00A adalah motor kumparan suara silindris berakselerasi tinggi dalam seri SUPT MOTION VCAR, yang dirancang khusus untuk aplikasi yang membutuhkan startup cepat, stabilisasi cepat, dan respons frekuensi tinggi berkelanjutan. Pada 25 °C, model ini memberikan gaya dorong puncak 11,4 N dan gaya dorong berkelanjutan 2,1 N. Rakitan kumparan bergeraknya yang ringan, dengan berat hanya 11,2 g, memberikan rasio gaya dorong terhadap massa yang sangat tinggi, memungkinkan motor mencapai kecepatan targetnya dalam hitungan milidetik.

Berbeda dengan motor putar tradisional yang diubah menjadi gerakan linier, motor kumparan suara silindris menghasilkan gaya dorong secara langsung melalui interaksi antara arus kumparan dan medan magnet permanen. Motor-motor ini tidak memerlukan gearbox, kopling, atau sekrup timbal, yang berarti tidak ada backlash, tidak ada efek cogging, dan hampir tidak ada histeresis. Akibatnya, ketika digunakan bersama dengan encoder yang sesuai, motor ini memberikan gerakan yang sangat halus, respons frekuensi tinggi, dan akurasi penentuan posisi yang dapat diulang pada tingkat mikrometer.

VCAR0011-0050-00A menawarkan total langkah 5 mm, menjadikannya ideal untuk tugas pick-and-place langkah pendek berkecepatan tinggi, pemfokusan, pemindaian, dan osilasi. Dengan diameter stator yang ringkas 24 mm dan panjang 17,2 mm, motor ini dapat dengan mudah diintegrasikan ke dalam modul mesin yang terbatas ruangnya. Motor ini memiliki desain tanpa sikat, bebas perawatan, beroperasi dengan kebisingan yang sangat rendah dan pembangkitan panas minimal, serta diproduksi sesuai standar ISO 9001 dan bersertifikat CE, memastikan operasi yang andal di lingkungan industri.

Motor kumparan suara terdiri dari kumparan tembaga yang dililit presisi yang bergerak di dalam sirkuit magnet langka berenergi tinggi, menghilangkan kebutuhan akan sikat, elektronik komutasi, atau mekanisme transmisi mekanis. Konstruksi yang sederhana namun kokoh ini tidak hanya mengurangi titik kegagalan tetapi juga memastikan bahwa gaya keluaran sebanding dengan arus yang diterapkan, memberikan desainer aktuator yang dapat diprediksi dan mudah dikendalikan. Ketika dikombinasikan dengan penguat linier dan umpan balik posisi yang sesuai, VCAR0011-0050-00A dapat dikonfigurasi untuk mode kontrol gaya, kontrol kecepatan, atau penentuan posisi titik-ke-titik yang tepat, tergantung pada persyaratan aplikasi.

Spesifikasi

Fitur desain utama: akselerasi tinggi berkat penggerak ringan 11,2 g; respons frekuensi tinggi dengan penggerak langsung; langkah pendek 5 mm untuk gerakan bolak-balik cepat; konstruksi tanpa backlash dan tanpa cogging; desain tanpa sikat bebas perawatan.

Aplikasi

Akselerasi tinggi dan respons frekuensi tinggi dari VCAR0011-0050-00A menjadikannya pilihan yang sangat baik untuk aplikasi berikut:

• Mekanisme pick-and-place berkecepatan tinggi di lini perakitan elektronik
• Modul fokus otomatis optik dan stabilisasi gambar untuk kamera dan sistem inspeksi
• Platform getaran frekuensi tinggi untuk pengujian kelelahan dan karakterisasi material
• Kepala dispensing, jetting, dan pencetakan presisi yang membutuhkan gerakan bolak-balik cepat
• Peralatan probing semikonduktor, wire bonding, dan penyortiran die
• Isolasi getaran aktif dan kontrol cermin kemudi cepat

FAQ

Q1: Seberapa cepat motor ini dapat berakselerasi?

Dengan penggerak 11,2 g dan gaya puncak 11,4 N, akselerasi puncak teoretis sangat tinggi. Akselerasi aktual tergantung pada massa beban, batas arus driver, dan langkah, dan para insinyur kami dapat membantu Anda menghitung kinerja dinamis untuk beban spesifik Anda.

Q2: Dapatkah motor beroperasi terus menerus pada frekuensi tinggi?

Ya, dalam peringkat gaya berkelanjutan 2,1 N, motor dapat beroperasi pada frekuensi tinggi tanpa terlalu panas. Untuk siklus kerja yang melebihi peringkat berkelanjutan, disarankan pendinginan udara paksa, penurunan peringkat siklus kerja, atau ukuran bingkai yang lebih besar dari seri VCAR. Insinyur aplikasi kami dapat mensimulasikan profil gerakan Anda dan menyarankan model yang optimal.

Q3: Opsi umpan balik posisi apa yang tersedia?

Kami merekomendasikan encoder linier, sensor Hall, atau sensor posisi LVDT tergantung pada resolusi yang dibutuhkan. SUPT MOTION dapat memberikan panduan integrasi untuk kontrol servo loop tertutup.

Q4: Apakah motor cocok untuk lingkungan ruang bersih?

Ya. Konstruksi tanpa sikat dan tanpa slot tidak menghasilkan serpihan aus, dan motor dapat disediakan dengan bahan dan kabel yang kompatibel dengan ruang bersih untuk aplikasi semikonduktor dan medis.

Q5: Apa saja syarat pembayaran dan opsi pengiriman?

Kami menerima T/T, PayPal, dan Western Union. Sampel dikirim dalam waktu 3 hingga 5 hari kerja melalui ekspres internasional, dan pesanan produksi dikirim dalam waktu 7 hingga 15 hari kerja.
