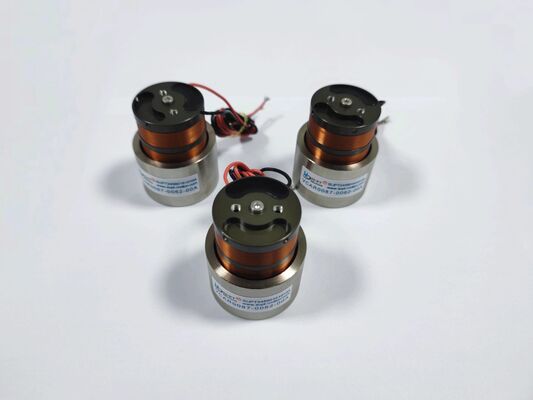

15N 12.7mm Stroke Shaft-Type Voice Coil Motor untuk Semiconductor Probing

  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
Tempat asal Cina, Suzhou
Nama merek SUPT MOTION
Sertifikasi ISO9001,CE,3C
Nomor model VCAB0015-0127-00A
Kuantitas min Order ≥1pcs
Harga $110-$160
Kemasan rincian Kemasan yang disesuaikan dll.
Waktu pengiriman 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Untuk dinegosiasikan
Detail produk
Jaminan 3 bulan-1 tahun Model Produk VCAB0015-0127-00A
Berat (g) 21.5 Kekuatan Puncak (N) 15
Jumlah Pukulan (mm) 12.7 Tegangan Maks （V） 12.5
Akurasi Posisi Tinggi Gaya kontinyu (N) 4,9N
Jenis Produk Motor Koil Suara Linier Dengan Poros Kebisingan kebisingan rendah
Aplikasi Penentuan posisi presisi, haptik, optik, manufaktur semikonduktor
Menyoroti

12.7mm stroke shaft-type voice coil motor

,

15N motor voice coil untuk probe semikonduktor

,

motor voice coil linier dengan garansi
Tinggalkan pesan
Deskripsi Produk

Deskripsi produk:

Motor spiral suara tipe poros SUPT, model VCAB0015-0127-00A, memiliki presisi tinggi dan dirancang khusus untuk pengujian probe wafer semikonduktor, penentuan posisi tinggi presisi,dan aplikasi peralatan pengujian otomatis.


Motor koil suara linier ini memiliki desain poros gerak terintegrasi dan menggabungkan bantalan linier presisi, memberikan akurasi panduan yang luar biasa dan operasi yang lancar.Poros gerak terbuat dari bahan ringan, material kekakuan tinggi, dan tahan aus, memastikan kinerja yang stabil.
Dalam aplikasi pengujian probe semikonduktor, menjaga gaya kontak yang stabil sangat penting untuk mencegah kerusakan pada bantalan ikatan presisi atau ujung probe.Desain penggerak langsung dari motor koil suara ini mencapai akurasi penentuan posisi berulang tingkat mikrometer, yang secara langsung berkontribusi untuk meningkatkan hasil tes dan mengurangi tingkat positif palsu.


Dibandingkan dengan mesin stepper tradisional atau servo-driven platform sekrup timbal, VCAB0015-0127-00A menawarkan kinerja dinamis yang superior, nol reaksi mekanik, dan kerugian gesekan yang lebih rendah.Kemampuan respons frekuensi tinggi memenuhi permintaan siklus cepat dari aplikasi uji kinerja tinggi, sementara desain daya rendahnya mengurangi produksi panas yang bisa membahayakan stabilitas termal sistem pengukuran presisi.

Motor kumparan suara linier ini juga cocok untuk posisi sumbu Z dalam sistem penempatan chip, kepala dispensing presisi, dan platform inspeksi optik otomatis (AOI) yang membutuhkan kecepatan,Gerakan vertikal yang tepatUkuran kompak dan antarmuka mekanis yang sederhana membuatnya menjadi solusi plug-and-play yang ideal untuk meningkatkan sumbu pneumatik atau led-screw-driven yang ada menjadi drive listrik berkinerja tinggi.

Fitur:

  • Kekuatan puncak: 15 N

  • Kekuatan Kontinyu @25°C: 4,9 N

  • Total Stroke: 12,7 mm

  • Tegangan maksimum: 21,5 V

  • Konstan EMF belakang: 4,1 V/m/s

  • Berat gulungan: 12,5 g

  • Diameter stator: 30,5 mm

  • Akhir poros: Ø4,8 mm poros rata



Parameter produk:

Model Produk Kekuatan puncak
(N)		 Kekuatan Berkelanjutan
pada 25°C ((N)		 Total Stroke
(mm)		 Tegangan maksimum
(V)		 Konstan EMF Belakang
(V/m/s)		 Berat gulungan
(g)		 Diameter stator Benang ujung poros
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (luar)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (luar)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 ((Luar)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 ((Luar)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Poros ¢4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 ((Luar)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Dalam)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Dalam)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 ((Luar)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Dalam)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Dalam)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Dalam)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Dalam)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 ((Luar)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Dalam)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Dalam)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Dalam)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 poros ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Dalam)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Dalam)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 poros ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 poros ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 poros ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 poros ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 poros ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 poros ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 poros ¥10



Aplikasi:

  1. Sonde wafer semikonduktor

  2. Posisi sumbu Z di die attach

  3. Kepala dispenser presisi

  4. Inspeksi optik otomatis (AOI)

  5. Posisi perlengkapan uji

  6. Pemancar stasiun probe
