22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor Untuk Sistem Pemindaian

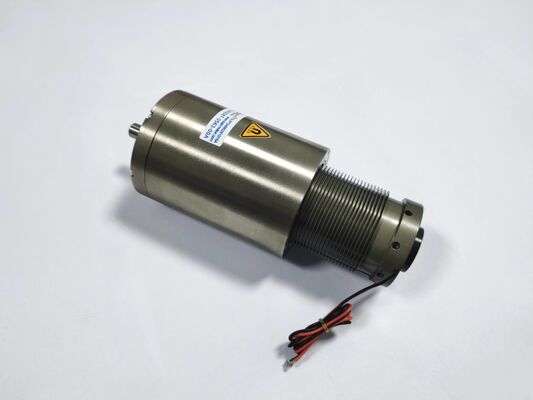

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems

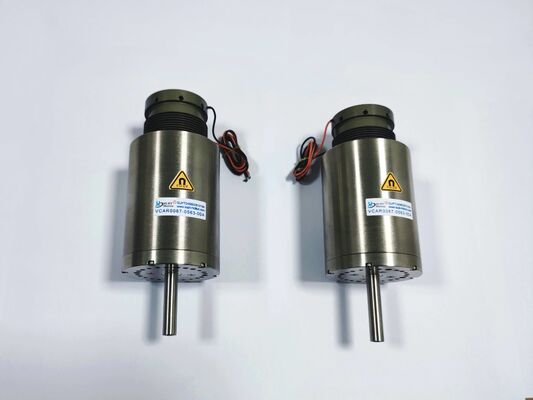

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems

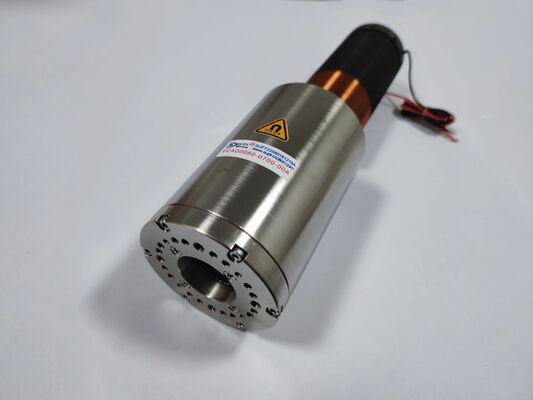

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
Tempat asal Cina, Suzhou
Nama merek SUPT MOTION
Sertifikasi ISO9001,CE,3C
Nomor model VCAB0022-0448-00A
Kuantitas min Order 2 buah
Harga $110-$290
Kemasan rincian Kemasan yang disesuaikan dll.
Waktu pengiriman 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Untuk dinegosiasikan
Detail produk
Jaminan 3 bulan-1 tahun Model Produk VCAB0022-0448-00A
Berat (g) 52 Kekuatan Puncak (N) 22
Jumlah Pukulan (mm) 44.8 Tegangan Maks （V） 14.3
Aplikasi Produk Otomatis Kecepatan Kecepatan tinggi (rpm)
Jenis Produk motor koil suara linier Gaya kontinyu (N) 11.4N
Bidang Aplikasi Elektronik 3C, Semikonduktor, Otomasi, Optik, Peralatan Inspeksi
Menyoroti

44.8mm long stroke linear voice coil motor

,

22N force linear voice coil motor

,

linear voice coil motor untuk sistem pemindaian
Tinggalkan pesan
Deskripsi Produk

Deskripsi produk:

VCAB0022-0448-00A motor spiral suara jenis poros dirancang khusus untuk sistem pemindaian, jalur keterlambatan optik,dan aplikasi penentuan posisi linear presisi yang membutuhkan perjalanan panjang tanpa perlu konversi rotary-to-linear yang kompleks.


Seri VCAB memiliki poros gerak terintegrasi dengan bantalan linier presisi, memastikan panduan yang halus dan rendah gesekan di seluruh rentang stroke.Poros bergerak dibangun dari ringan, material kekakuan tinggi, tahan aus. mampu pemindaian terus menerus atau gerakan bergantian tanpa overheating, membuatnya cocok untuk siklus kerja intensitas tinggi.


Dalam sistem tomografi koherensi optik (OCT) dan spektrometer transformasi Fourier inframerah (FTIR), aktuator linier stroke panjang sangat penting untuk menyesuaikan panjang jalur optik.Ini motor linier suara kumparan menghilangkan kebutuhan untuk sekrup bola atau belt drive, memberikan gerakan langsung, bebas cogging yang memastikan linearitas pemindaian dan mengurangi artefak mekanis.


Desain zero-backlash meningkatkan pengulangan pengukuran, yang sangat penting untuk aplikasi spektroskopis dan metrologi presisi tinggi.Dibandingkan dengan kombinasi tradisional mesin putar dan sekrup timbal, ini motor linier suara kumparan menawarkan beberapa keuntungan yang signifikan: tidak ada reaksi mekanik, kurva kecepatan halus bebas dari efek cogging, gesekan yang lebih rendah untuk memastikan kekuatan output yang stabil,dan struktur mekanis yang lebih sederhana.


Desain drive langsung juga menghilangkan titik keausan yang terkait dengan benang dan gigi sabuk, sehingga memperpanjang umur layanan dan memastikan kalibrasi jangka panjang yang lebih stabil.Rumah semi tertutup melindungi komponen internal sementara masih memungkinkan untuk inspeksi atau pemeliharaan yang mudahDesain ini sangat bermanfaat di lingkungan industri di mana debu dan partikel dapat mempengaruhi kinerja bantalan linier presisi.

Fitur:

  • Kekuatan puncak: 22 N

  • Kekuatan Kontinyu @ 25°C: 11,4 N

  • Total Stroke: 44,8 mm

  • Tegangan maksimum: 14,3 V

  • Konstan EMF belakang: 4 V/m/s

  • Berat gulungan: 52 g

  • Diameter stator: 48 mm

  • Benang ujung poros: M3 (dalam)

Parameter produk:

Model Produk Kekuatan puncak
(N)		 Kekuatan Berkelanjutan
pada 25°C ((N)		 Total Stroke
(mm)		 Tegangan maksimum
(V)		 Konstan EMF Belakang
(V/m/s)		 Berat gulungan
(g)		 Diameter stator Benang ujung poros
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (luar)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (luar)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 ((Luar)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 ((Luar)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Poros ¢4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 ((Luar)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Dalam)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Dalam)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 ((Luar)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Dalam)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Dalam)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Dalam)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Dalam)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 ((Luar)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Dalam)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Dalam)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Dalam)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 poros ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Dalam)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Dalam)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 poros ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 poros ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 poros ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 poros ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 poros ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 poros ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 poros ¥10



Aplikasi:

  • Pemindaian tomografi koherensi optik (OCT)

  • Jalur keterlambatan optik spektrometer FTIR

  • Sistem pengukuran linier presisi

  • Pemindaian kontak 3D

  • Penghapusan getaran aktif

  • Pengendalian sinar laser
