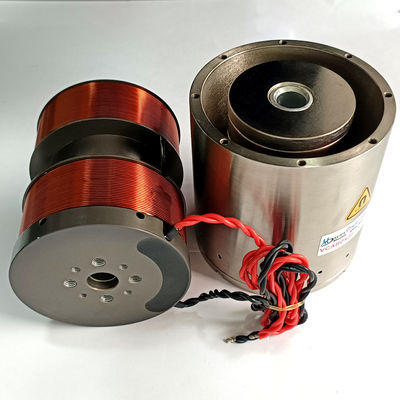

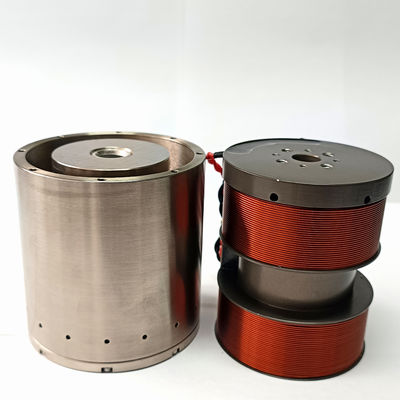

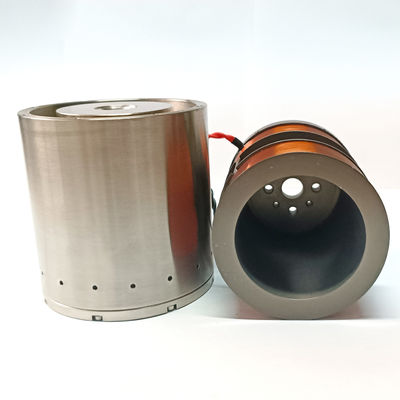

Motor Kumparan Suara Silinder Stroke Ultra Panjang 56,3mm Berkecepatan Tinggi Untuk Optik Pemindaian Besar
| Tempat asal | Jiangsu, Tiongkok |
|---|---|
| Nama merek | SUPT |
| Sertifikasi | ISO9001-2000,CE |
| Nomor model | VCAR0087-0563-00A |
| Kuantitas min Order | ≥1 |
| Harga | $120.00/pieces |
| Kemasan rincian | Kemasan Karton dll |
| Waktu pengiriman | Umum 5-7 hari pengiriman, cepat 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Bisa dinegosiasikan |
Detail produk
| Jaminan | 3 bulan-1 tahun | jenis | Motor Silinder |
|---|---|---|---|
| Torsi | Permintaan | Konstruksi | Magnet Permanen |
| Model Produk | VCAR0087-0563-00A | Fitur Lindungi | Benar-benar Tertutup |
| Kecepatan (RPM) | Kecepatan tinggi | Kekuatan puncak (N) | 87 |
| Perjalanan maksimum (mm) | 56.3 | motor ac (V) | 63.4 |
| Rotor berat (kg) | 177 | Diameter stator (mm) | 72 |
| Gaya kontinu (N) | 17.5 | ||
| Menyoroti | Motor kumparan suara langkah panjang 56,3mm,VCM silinder kecepatan tinggi |
||
Deskripsi Produk
Deskripsi Produk
SUPT MOTION VCAR0087-0563-00A adalah motor kumparan suara silinder langkah ultra panjang dengan daya dorong puncak 87 N dan langkah total 56,3 mm. Motor kumparan suara ini dirancang khusus untuk sistem optik pemindaian besar, penentuan posisi presisi pukulan panjang, dan peralatan metrologi yang memerlukan gerakan linier jarak jauh tanpa transmisi mekanis.
Motor kumparan suara ini menghasilkan daya dorong berkelanjutan sebesar 17,5 N pada 25°C, memenuhi tuntutan pemindaian berkelanjutan. Dengan konstanta EMF belakang 8,1 V/m/s, ini memberikan umpan balik kecepatan sedang. Kumparan bergerak memiliki berat 177 g, dan motor beroperasi pada tegangan maksimum 63,4 V. Dengan dimensi keseluruhan diameter stator 72 mm dan panjang 110 mm, sangat cocok untuk diintegrasikan ke dalam tahap optik besar atau platform pemindaian.
Gerakan linier jarak jauh, halus, dan presisi sangat penting dalam jalur penundaan optik untuk spektrometer inframerah transformasi Fourier (FTIR) atau pencitraan terahertz. Motor kumparan suara ini memiliki desain penggerak langsung dan tanpa roda gigi, memastikan tidak ada artefak pemindaian yang disebabkan oleh reaksi mekanis atau gesekan. Stroke 56,3 mm memungkinkan perubahan signifikan pada panjang jalur optik.
Motor kumparan suara berbentuk silinder ini juga cocok untuk pemindaian 3D skala besar atau aplikasi mesin pengukur koordinat (CMM), di mana probe harus menempuh jarak jauh dengan tetap menjaga presisi. Dibandingkan dengan sekrup bola atau penggerak sabuk, motor kumparan suara menghilangkan keausan dan reaksi balik, sehingga meningkatkan stabilitas kalibrasi jangka panjang.
Spesifikasi:
Kekuatan Puncak: 87 N
Gaya Berkelanjutan @25℃: 17,5 N
Jumlah Pukulan: 56,3 mm
Tegangan Maks: 63,4 V
Konstanta EMF Belakang: 8,1 V/m/s
Berat Koil: 177 g
Diameter Stator : 72 mm
Panjang: 110mm
Parameter Teknis:
| Model Produk | Kekuatan Puncak (N) |
Kekuatan Berkelanjutan pada 25℃(N) |
Jumlah Pukulan (mm) |
Tegangan Maks (V) |
Kembali EMF Konstan (V/m/dtk) |
Berat kumparan (G) |
Diameter Stator (mm) | Panjangnya (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6.4 | 6.9 | 0,29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4.8 | 0,6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0,81 | 12.7 | 11.6 | 0,77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Aplikasi:
1. Pemindaian spektrometer FTIR
2. Garis penundaan optik Terahertz
3. Pemindaian 3D format besar
4.Mesin pengukur koordinat (CMM)
5. Posisi presisi perjalanan panjang
