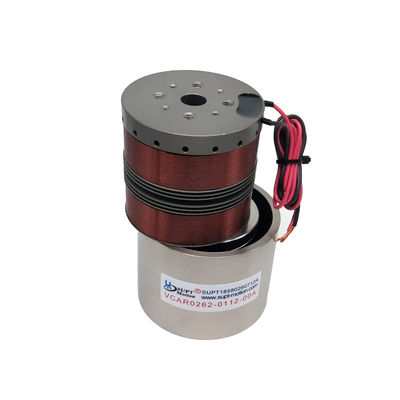

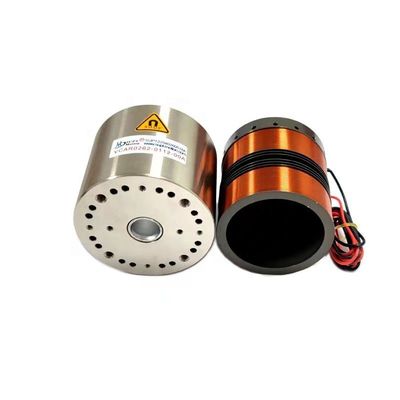

44.8mm Long Stroke Micro Cylindrical Voice Coil Motor Untuk Sistem Pemindaian
| Tempat asal | Jiangsu, Tiongkok |
|---|---|
| Nama merek | SUPT |
| Sertifikasi | ISO9001 |
| Nomor model | VCAR0022-0448-00A |
| Kuantitas min Order | ≥2 |
| Harga | $180.00/pieces |
| Kemasan rincian | Kemasan Karton dll |
| Waktu pengiriman | Umum 5-7 hari pengiriman, cepat 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Bisa dinegosiasikan |
Detail produk
| Jaminan | 3 bulan-1 tahun | jenis | Motor Mikro |
|---|---|---|---|
| Torsi | Permintaan | Konstruksi | Magnet Permanen |
| Model Produk | VCAR0022-0448-00A | Fitur Lindungi | Benar-benar Tertutup |
| Kecepatan (RPM) | Kecepatan tinggi | Kekuatan puncak (N) | 22 |
| Perjalanan maksimum (mm) | 44.8 | motor ac (V) | 14.3 |
| Rotor berat (kg) | 52 | Diameter stator (mm) | 48 |
| Gaya kontinu (N) | 11.4 | ||
| Menyoroti | 44.8mm long stroke VCM motor,motor spiral suara bersilinder mikro,sistem pemindaian motor suara kumparan |
||
Deskripsi Produk
Deskripsi Produk
SUPT NOTION VCAR0022-0448-00A adalah motor kumparan suara silinder langkah panjang yang menghasilkan daya dorong puncak 22 N pada rentang langkah hingga 44,8 mm. Aktuator ini dirancang khusus untuk sistem pemindaian, garis tunda optik, dan tahapan linier presisi yang memerlukan gerakan panjang tanpa memerlukan konversi putar-ke-linier yang rumit.
Motor kumparan suara ini menghasilkan daya dorong berkelanjutan sebesar 11,4 N pada suhu 25°C, memenuhi kebutuhan pemindaian berkelanjutan atau gerakan bolak-balik. Konstanta EMF belakang 4 V/m/s memastikan linearitas umpan balik kecepatan yang sangat baik. Kumparan suara berbobot 52 g, dan tegangan pengoperasian maksimum motor hanya 14,3 V, sehingga mudah dikendarai dengan amplifier standar.
Dimensi keseluruhan: diameter stator 48 mm, panjang 75,7 mm.
Dalam tomografi koherensi optik (OCT) atau sistem pemindaian laser, aktuator linier dengan gerakan panjang dan gerakan halus sangat penting. Model motor kumparan suara ini memberikan gerakan langsung dan bebas serangan balik tanpa memerlukan sekrup atau sabuk utama. Hal ini menghasilkan linearitas pemindaian yang lebih tinggi dan mengurangi kebisingan mekanis.
Motor ini juga ideal untuk pengukur presisi dan sistem pengukuran, di mana probe harus menempuh jarak hingga 44,8 mm untuk mengukur fitur bagian. Desain penggerak langsung memastikan tidak ada reaksi balik, sehingga meningkatkan kemampuan pengulangan pengukuran. Dalam sistem peredam getaran suspensi aktif atau kursi, daya dorong 22 N dapat menangkal gangguan frekuensi rendah pada sistem yang lebih berat.
Spesifikasi:
Kekuatan Puncak: 22 N
Gaya Berkelanjutan @25℃: 11,4 N
Jumlah Pukulan: 44,8 mm
Tegangan Maks: 14,3 V
Konstanta EMF Belakang: 4 V/m/s
Berat Koil: 52 g
Diameter Stator : 48 mm
Panjang: 75,7mm
Parameter Teknis:
| Model Produk | Kekuatan Puncak (N) |
Kekuatan Berkelanjutan pada 25℃(N) |
Jumlah Pukulan (mm) |
Tegangan Maks (V) |
Kembali EMF Konstan (V/m/dtk) |
Berat kumparan (G) |
Diameter Stator (mm) | Panjangnya (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6.4 | 6.9 | 0,29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4.8 | 0,6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0,81 | 12.7 | 11.6 | 0,77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Aplikasi:
1. Tomografi koherensi optik (OCT)
2. Garis penundaan pemindaian laser
3. Pengukuran linier presisi
Pemindaian kontak 4.3D
5. Pembatalan getaran kursi aktif
