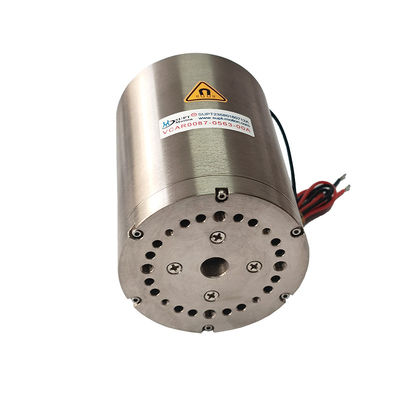

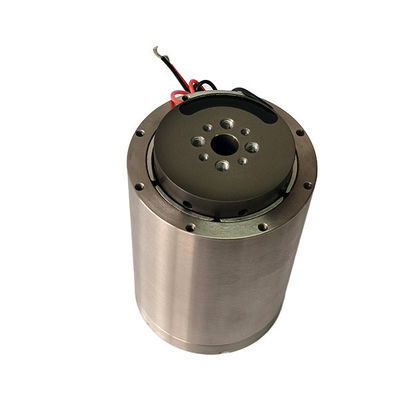

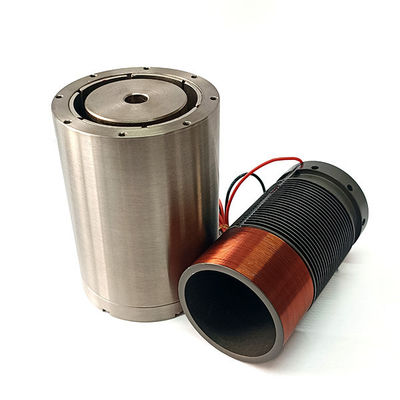

10.5N 10mm Stroke Densitas Kekuatan Tinggi VCM Silinder Untuk Dispensing Presisi
| Tempat asal | Jiangsu, Tiongkok |
|---|---|
| Nama merek | SUPT |
| Sertifikasi | ISO9001 |
| Nomor model | VCAR0011-0100-00A |
| Kuantitas min Order | ≥3 |
| Harga | $150.00/pieces |
| Kemasan rincian | Kemasan Karton dll |
| Waktu pengiriman | Umum 5-7 hari pengiriman, cepat 3-5 hari, jumlah besar untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Bisa dinegosiasikan |
Detail produk
| Jaminan | 3 bulan-1 tahun | jenis | Motor Mikro |
|---|---|---|---|
| Torsi | Permintaan | Konstruksi | Magnet Permanen |
| Model Produk | VCAR0011-0100-00A | Fitur Lindungi | Benar-benar Tertutup |
| Kecepatan (RPM) | Kecepatan tinggi | Kekuatan puncak (N) | Lebih dari 6000 Kali pada 80% DOD |
| Perjalanan maksimum (mm) | 10 | motor ac (V) | 43.8 |
| Rotor berat (kg) | 20 | Diameter stator (mm) | 31 |
| Gaya kontinu (N) | 2.9 | ||
| Menyoroti | 10.5N VCM kepadatan kekuatan tinggi,10 mm stroke silinder motor suara kumparan,motor spool suara presisi dispenser |
||
Deskripsi Produk
Deskripsi Produk
Motor kumparan suara SUPT MOTION VCAR0011-0100-00A mencapai keseimbangan yang sangat baik antara gaya dorong dan langkah, menghasilkan daya dorong puncak 10,5 N dan langkah total 10 mm—semuanya terintegrasi ke dalam stator dengan diameter hanya 31 mm. Motor kumparan suara dengan kepadatan dorong tinggi ini dirancang untuk aplikasi yang memerlukan penerapan gaya stabil, seperti penyaluran presisi, katup jet, dan sumbu Z dalam perakitan otomatis.
Motor kumparan suara menghasilkan daya dorong terus menerus sebesar 2,9 N pada suhu 25°C dan dapat menahan siklus penyaluran berulang tanpa terlalu panas. Konstanta EMF belakang 3,5 V/m/s memberikan umpan balik kecepatan yang dapat diprediksi. Dengan berat kumparan suara 20 g dan tegangan operasi maksimum 43,8 V, motor ini cocok untuk penggerak servo tegangan tinggi.
Dalam aplikasi penyaluran yang presisi—seperti perekat, pasta solder, atau cairan medis—dorongan jarum yang stabil memastikan volume penyaluran yang seragam dan mencegah kerusakan media. VCAR0011-0100-00A memiliki fitur penggerak langsung, desain tanpa roda gigi yang menghilangkan gaya stick-slip dan serangan balik yang terkait dengan sekrup timah atau sistem pneumatik, memberikan kontrol gerakan yang halus, presisi, dan proporsional. Stroke 10 mm-nya mengakomodasi berbagai ketinggian benda kerja.
Motor kumparan suara ini bekerja sangat baik dalam aplikasi pick-and-place pendaratan lunak, memungkinkan kontrol yang tepat terhadap gaya yang diterapkan dan kontak lembut dengan komponen presisi. Ini membantu meningkatkan tingkat hasil dalam aplikasi seperti pemasangan chip semikonduktor dan penempatan LED.
Rumah silindrisnya memudahkan pemasangan pada sistem gantri atau mesin rakitan multi-kepala. Ini adalah pilihan utama produsen peralatan asli (OEM) untuk motor kumparan suara linier dengan kecepatan siklus tinggi yang andal.
Spesifikasi:
Kekuatan Puncak: 10,5 N
Gaya Berkelanjutan @25℃: 2,9 N
Jumlah Pukulan: 10 mm
Tegangan Maks: 43,8 V
Konstanta EMF Belakang: 3,5 V/m/s
Berat Koil: 20 g
Diameter Stator : 31 mm
Panjang: 26,8mm
Parameter Teknis:
| Model Produk | Kekuatan Puncak (N) |
Kekuatan Berkelanjutan pada 25℃(N) |
Jumlah Pukulan (mm) |
Tegangan Maks (V) |
Kembali EMF Konstan (V/m/dtk) |
Berat kumparan (G) |
Diameter Stator (mm) | Panjangnya (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6.4 | 6.9 | 0,29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4.8 | 0,6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0,81 | 12.7 | 11.6 | 0,77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Aplikasi:
1. Katup pengaliran presisi
2. Pengeluaran pasta solder
3. Pengeluaran mikro perekat
4. Tempat pengambilan dan pendaratan lunak
5.Die pasang sumbu Z
