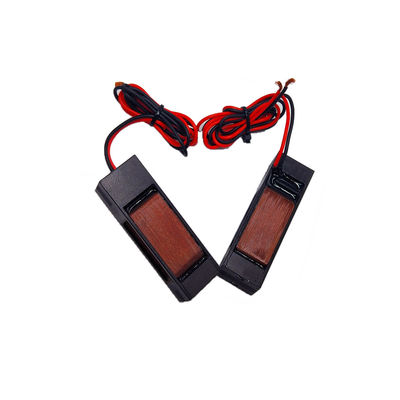

65N Peak Force 100mm Stroke Motor Linier Persegi Panjang Daya Tinggi Untuk Peralatan Mesin

  • 65N Peak Force 100mm Stroke High Power Rectangular Linear Motor For Machine Tools
  • 65N Peak Force 100mm Stroke High Power Rectangular Linear Motor For Machine Tools
  • 65N Peak Force 100mm Stroke High Power Rectangular Linear Motor For Machine Tools
  • 65N Peak Force 100mm Stroke High Power Rectangular Linear Motor For Machine Tools
Tempat asal Cina, Suzhou
Nama merek SUPT MOTION
Sertifikasi CE, ISO9001，CCC
Nomor model Seri VCAS
Kuantitas min Order 2 buah
Harga $99-$210
Kemasan rincian Kemasan yang disesuaikan dll.
Waktu pengiriman 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Untuk dinegosiasikan
Detail produk
Fitur Lindungi Benar-benar Tertutup Nomor model VCAS0065-1000-00A
Metode Pengendalian Elektronik Stroke total 100mm
Konstruksi Magnet Permanen Kekuatan puncak 65N
Ukuran 170×59.6×81.9mm Kata kunci Motor linier kumparan suara
Voltase 28.7V Berat kumparan 135g
Kecepatan Kecepatan tinggi (rpm)
Menyoroti

65N motor linier kekuatan puncak

,

100mm stroke actuator linier

,

high power motor linier persegi panjang
Tinggalkan pesan
Deskripsi Produk

Deskripsi Produk:

VCAS0065-1000-00A adalah motor kumparan suara persegi panjang dengan daya dorong tinggi dengan daya dorong puncak 65 N, daya dorong kontinu 22,4 N, dan langkah panjang 100 mm. Produk ini dirancang khusus untuk mesin mikro, spindel gerinda presisi, dan platform pemosisian tugas berat yang memerlukan kekakuan tinggi dan penggerak langsung.
Motor kumparan suara linier persegi panjang ini beroperasi pada tegangan maksimum 28,7 V dan memiliki konstanta EMF balik 9,7 V/m/s. Kumparan bergerak memiliki berat 135 g, dan dimensi keseluruhan 170 × 59,6 × 81,9 mm. Meskipun kinerjanya kuat, struktur persegi panjangnya memungkinkan integrasi ke sistem XY tipe gantri atau jembatan tanpa menimbulkan ketinggian pemasangan yang berlebihan.
Mesin mikro tradisional mengandalkan sekrup bola, namun serangan balik dan keausan membatasi presisi tingkat mikron. VCAS0065-1000-00A menggantikan motor putar dan sekrup dengan daya dorong linier langsung, sehingga menghasilkan bandwidth lebih tinggi dan serangan balik nol. Stroke 100mm cukup untuk memenuhi kebutuhan penggilingan, pengukiran, atau pemindaian inspeksi pada komponen-komponen kecil.
Pada peralatan semikonduktor back-end-of-line (BEOL), seperti mesin pengikat atau stasiun pemangkasan, gaya dorong 65N cukup untuk pemotongan ringan atau pengujian probe sambil menjaga kelancaran pengoperasian. Daya dorong kontinu 22,4N memungkinkan pengoperasian berkelanjutan tanpa panas berlebih bila dilengkapi dengan pembuangan panas yang sesuai.
Dalam aplikasi peredam getaran aktif untuk peralatan tugas berat, motor kumparan suara persegi panjang ini menghasilkan gaya dorong penangkal untuk mengimbangi gangguan frekuensi rendah. Selain itu, dalam simulasi mekanis presisi, hubungan arus-dorongan linier menyederhanakan proses kontrol.

Fitur:

  • Kekuatan Puncak:65 N

  • Gaya Berkelanjutan @25℃: 22,4N

  • Jumlah Pukulan: 100 mm

  • Tegangan Maks: 28,7 V

  • Konstanta EMF Belakang: 9,7 V/m/s

  • Berat Koil: 135g

  • Dimensi (P×L×T):170×59.6×81.9mm

Parameter Produk:

Model Produk Kekuatan Puncak
(N)		 Kekuatan Berkelanjutan
pada 25℃(N)		 Jumlah Pukulan
(mm)		 Tegangan Maks
(V)		 Kembali EMF Konstan
(V/m/dtk)		 Berat kumparan
(G)		 Panjang
(mm)		 Lebar
(mm)		 Tinggi
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100,5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9

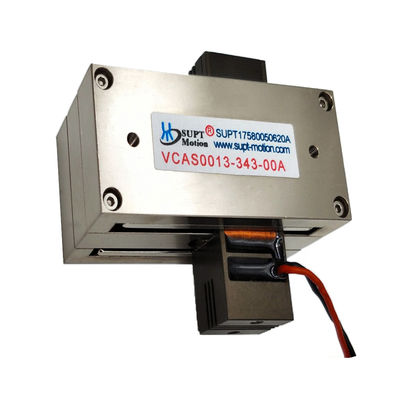

VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





VCAS0065-0100-00A:

Parameter nilai Parameter nilai
Model VCAS0065-0100-00A Dorongan puncak 65N
Dorongan Terus Menerus (25°C) 22.4N Pukulan total 100mm
Tegangan Maksimum 28.7V Konstanta EMF belakang 9.7V/m/s
Panjang 170mm Lebar 59.6mm
Tinggi 81.9mm Berat Kumparan 135 gram

Aplikasi:

1. Tahap penggilingan / pengukiran mikro

2. Sumbu Z pengikat semikonduktor

3. Simulasi gaya presisi

4. Pembatalan getaran beban berat yang aktif

5. Pemindaian dengan daya dorong tinggi



Aplikasi utama motor kumparan suara:
1. Industri semikonduktor: Pengkabelan, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika.
2. Pengoperasian katup di lapangan: Jenis katup pengukur, sistem uji tekanan, sistem injeksi kimia katup pneumatik.
3. Industri Mesin Mikro: Sistem umpan, pengeboran mikro, stamping presisi.
4. Sistem Getaran: Meja gemetar, platform getaran.
5. Bidang medis: Sistem injeksi mikro, peralatan pernapasan, peralatan pengujian.
6. Teknologi Penerbangan: Sistem kontrol penerbangan, sistem umpan balik pilot.
7. Bidang penggunaan komersial: Sistem fokus otomatis kamera miniatur pompa pendingin komputer.
8. Industri otomasi: Peralatan laser, dispenser, alat uji, mesin tekstil.
