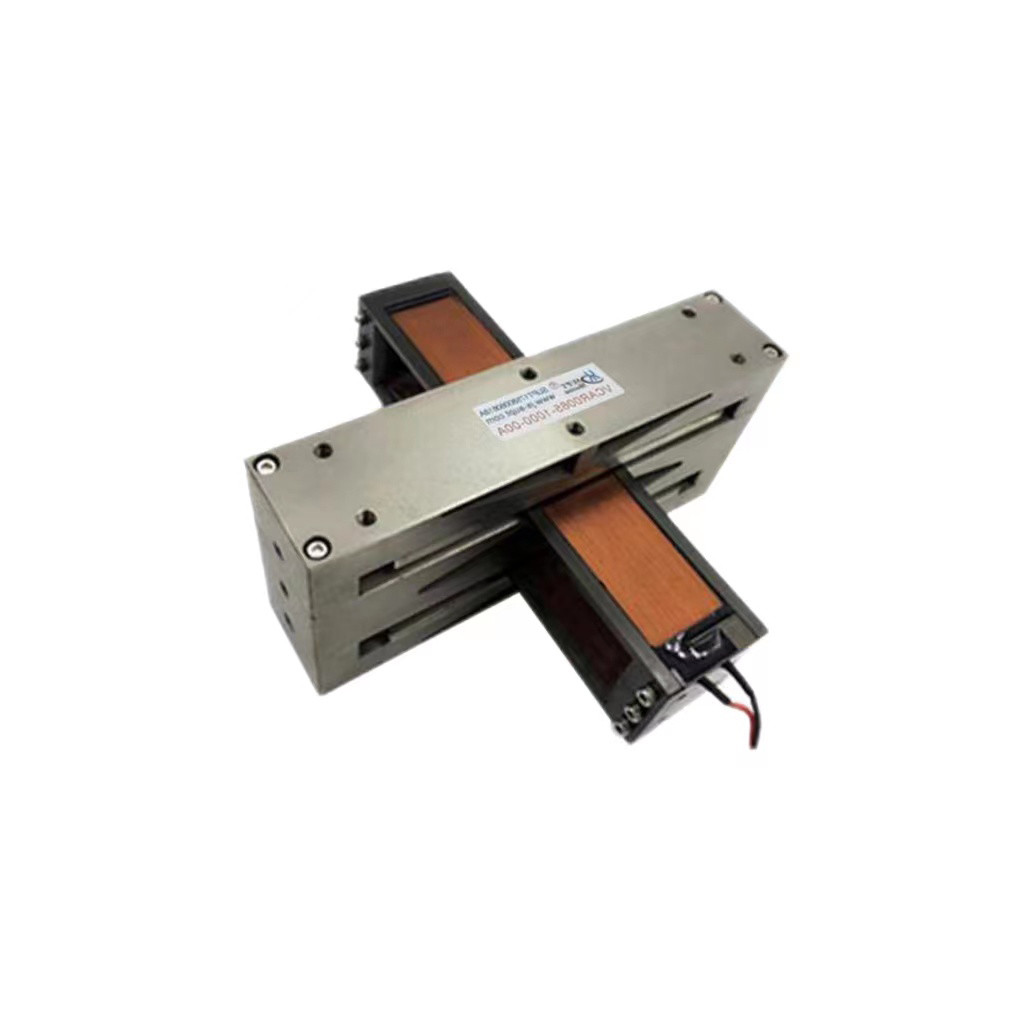

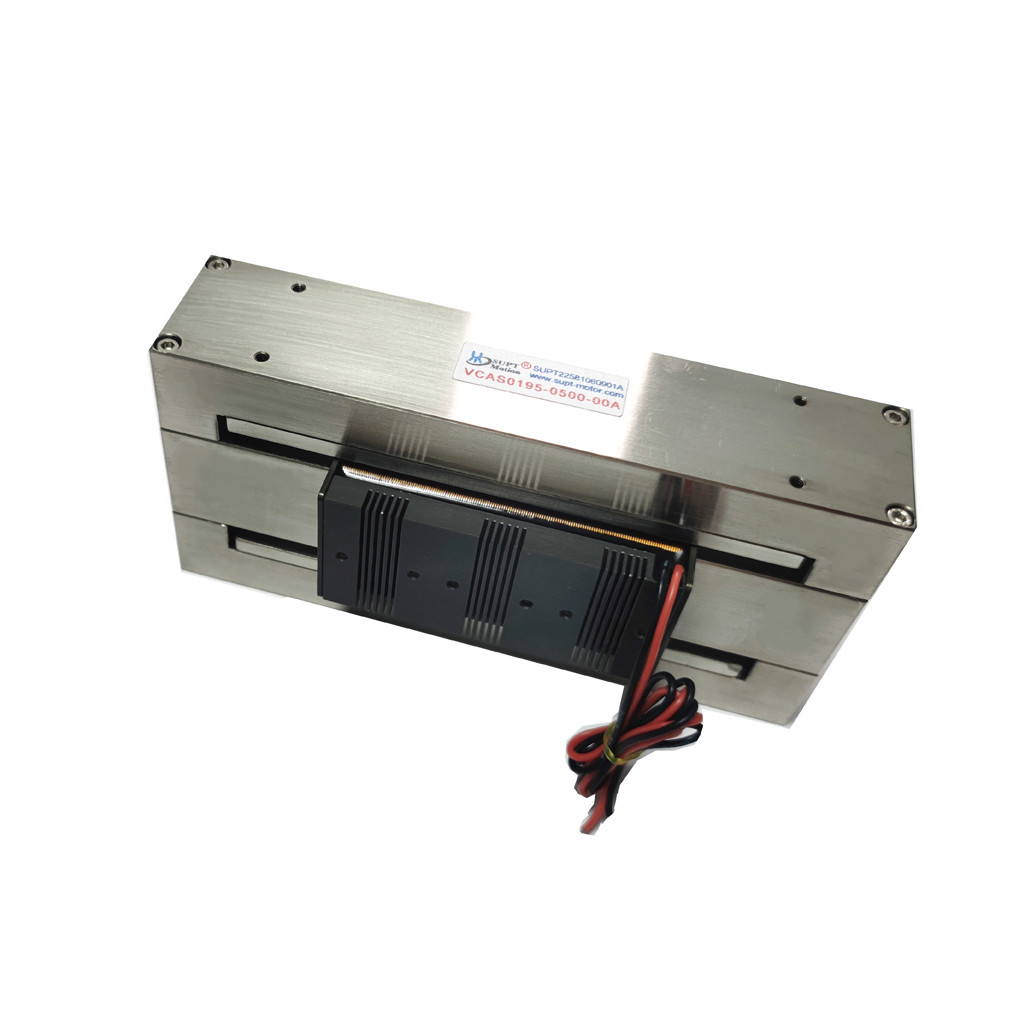

10mm Stroke 6.1N Servo linier persegi panjang untuk mengambil dan menempatkan kepala

  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
Tempat asal Cina, Suzhou
Nama merek SUPT MOTION
Sertifikasi CE, ISO9001，CCC
Nomor model Seri VCAS
Kuantitas min Order 1 buah
Harga $99-$230
Kemasan rincian Kemasan yang disesuaikan dll.
Waktu pengiriman 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Untuk dinegosiasikan
Detail produk
Fitur Lindungi Benar-benar Tertutup Nomor model VCAS0006-0099-00A
Metode Pengendalian Elektronik Stroke total 10mm
Konstruksi Magnet Permanen Kekuatan puncak 6.1N
Ukuran 33,5×34,1×26,9 mm Kata kunci Motor linier kumparan suara
Voltase 13.3V Berat kumparan 18.2g
Kecepatan Kecepatan tinggi (rpm)
Tinggalkan pesan
Deskripsi Produk

Deskripsi Produk:

VCAS0006-0099-00A adalah motor kumparan suara persegi panjang 10 mm yang mencapai keseimbangan yang sangat baik antara gaya dorong dan gerakan. Dengan daya dorong puncak sebesar 6,1 N dan daya dorong kontinu sebesar 3,2 N, motor kumparan suara linier persegi panjang ini ideal untuk kepala pick-and-place, penyortiran berkecepatan tinggi, dan sistem pengangkutan komponen kecil.

Berukuran panjang hanya 33,5 mm, motor kumparan suara linier persegi panjang ini dapat dipasang di mesin rakitan multi-head yang ringkas. Massa koil bergerak seberat 18,2 g memastikan akselerasi tinggi selama gerakan langkah pendek, sehingga meningkatkan efisiensi produksi. Tegangan maksimum 13,7 V menyederhanakan elektronik penggerak, sedangkan EMF belakang 4,6 V/m/s memberikan kontrol kecepatan yang dapat diprediksi.

Tidak seperti motor putar yang menggunakan mekanisme cam atau link, seri VCAS menghasilkan gaya dorong linier langsung, mengurangi kompleksitas mekanis dan meminimalkan titik kegagalan. Desain persegi panjangnya secara khusus dirancang untuk tahap XY, di mana meminimalkan ketinggian sangat penting tetapi diperlukan langkah yang lebih panjang daripada silinder.

Di bidang perakitan elektronik, kepala pick-and-place perangkat pemasangan permukaan (SMD) memerlukan gerakan vertikal yang lembut dan cepat. Aktuator ini dapat digunakan sebagai pengangkat sumbu Z atau pemindah nosel. Karena motor kumparan suara tidak memiliki gesekan atau serangan balik, kemampuan pengulangan penempatan komponen meningkat secara signifikan.

Fitur:

  • Kekuatan Puncak:6,1 N

  • Gaya Berkelanjutan @25℃: 3,2N

  • Jumlah Pukulan: 10mm

  • Tegangan Maks: 13,3 V

  • Konstanta EMF Belakang: 4,6 V/m/s

  • Berat Koil: 18,2 g

  • Dimensi (P×L×T):33,5×34,1×26,9 mm

Parameter Produk:

Model Produk Kekuatan Puncak
(N)		 Kekuatan Berkelanjutan
pada 25℃(N)		 Jumlah Pukulan
(mm)		 Tegangan Maks
(V)		 Kembali EMF Konstan
(V/m/dtk)		 Berat kumparan
(G)		 Panjang
(mm)		 Lebar
(mm)		 Tinggi
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100,5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9

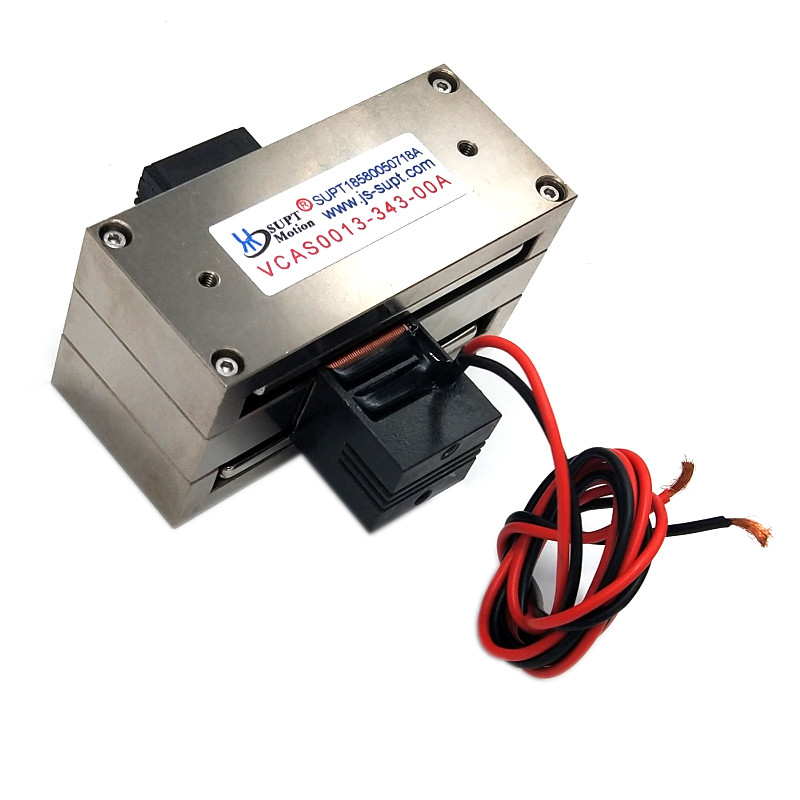

VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





VCAS0006-0099-00A:

Parameter nilai Parameter nilai
Model VCAS0006-0099-00A Dorongan puncak 6.1N
Dorongan Terus Menerus (25°C) 3.2N Pukulan total 10mm
Tegangan Maksimum 13.7V Konstanta EMF belakang 4.6V/m/s
Panjang 33.5mm Lebar 34mm
Tinggi 26.9mm Berat Kumparan 18.2g

Aplikasi:

1. Pilih dan tempatkan aktuator nosel

2. Modul penyortiran berkecepatan tinggi

3. Transfer sebagian kecil

4. Pengeluaran posisi jarum

5. Uji aktuasi probe



Aplikasi utama motor kumparan suara:
1. Industri semikonduktor: Pengkabelan, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika.
2. Pengoperasian katup di lapangan: Jenis katup pengukur, sistem uji tekanan, sistem injeksi kimia katup pneumatik.
3. Industri Mesin Mikro: Sistem umpan, pengeboran mikro, stamping presisi.
4. Sistem Getaran: Meja gemetar, platform getaran.
5. Bidang medis: Sistem injeksi mikro, peralatan pernapasan, peralatan pengujian.
6. Teknologi Penerbangan: Sistem kontrol penerbangan, sistem umpan balik pilot.
7. Bidang penggunaan komersial: Sistem fokus otomatis kamera miniatur pompa pendingin komputer.
8. Industri otomasi: Peralatan laser, dispenser, alat uji, mesin tekstil.
