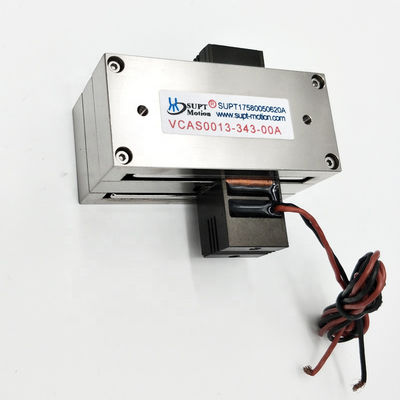

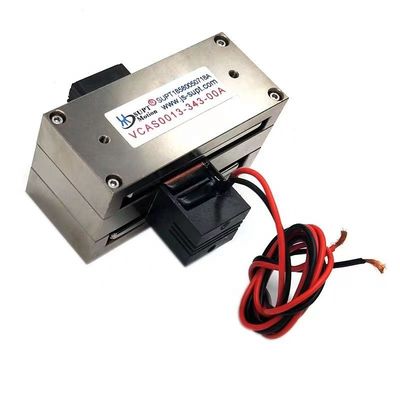

Aktuator Kumparan Suara Persegi Panjang 74.7mm Perjalanan Panjang Untuk Penanganan Semikonduktor
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | CE, ISO9001 |
| Nomor model | Seri VCAS |
| Kuantitas min Order | 2 buah |
| Harga | $99-$230 |
| Kemasan rincian | Kemasan yang disesuaikan dll. |
| Waktu pengiriman | 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Detail produk
| Fitur Lindungi | Benar-benar Tertutup | Nomor model | VCAS0002-0747-00A |
|---|---|---|---|
| Metode Pengendalian | Elektronik | Stroke total | 74,7 mm |
| Konstruksi | Magnet Permanen | Kekuatan puncak | 2.1N |
| Ukuran | 100,5×42,6×37mm | Kata kunci | Motor linier kumparan suara |
| Voltase | 11.3v | Berat kumparan | 15g |
| Kecepatan | Kecepatan tinggi (rpm) |
Deskripsi Produk
Deskripsi Produk:
Aktuator kumparan suara linier SUPT MOTION VCAS0002-0747-00A mempertahankan profil persegi panjang yang kompak sambil menampilkan kumparan suara yang ringan, waktu respons yang singkat, dan frekuensi tinggi. Ini fitur stroke 74,7 mm. Dengan daya dorong puncak sebesar 2,1 N dan daya dorong kontinu sebesar 1,3 N, aktuator ini dioptimalkan untuk aplikasi pemosisian langkah panjang dan gesekan rendah dalam pengambilan dan penempatan, penanganan wafer semikonduktor, dan perlengkapan pengukuran presisi.
Desain kumparan bergerak menghilangkan daya tarik magnet, menghasilkan gerakan yang sangat halus tanpa efek cogging.
Dalam inspeksi semikonduktor, aktuator linier langkah panjang diperlukan untuk memindai chip besar atau menggerakkan probe melintasi wafer. VCAS0002-0747-00A dapat langsung menggantikan silinder udara atau sekrup utama, menawarkan keandalan yang lebih tinggi dan mendukung operasi loop tertutup dengan encoder linier.
Motor kumparan suara linier persegi panjang biasanya digunakan untuk membangun platform gerak XY. Mereka juga dapat dirancang dalam konfigurasi modular dan disesuaikan dengan kebutuhan spesifik. Desain penampang persegi panjangnya memungkinkan pemasangan tahap XY secara berdampingan tanpa menambah tinggi keseluruhan secara signifikan. Aktuator tidak menghasilkan interferensi magnetis di area kerja, sehingga cocok untuk berkas elektron sensitif atau instrumen optik.
Untuk OEM yang membutuhkan motor linier sederhana dan kuat untuk mencapai posisi pukulan panjang dan beban ringan, VCAS0002-0747-00A mengurangi waktu desain sekaligus meningkatkan kualitas gerakan.
Fitur:
-
Kekuatan Puncak: 2,1 N
-
Gaya Berkelanjutan @25℃: 1,3 N
-
Jumlah Pukulan: 74,7 mm
-
Tegangan Maksimum: 11,3 V
-
Konstanta EMF Belakang: 1,3 V/m/s
-
Berat Koil: 15 g
-
Dimensi (P×L×T):100,5×42,6×37mm
Parameter Produk:
| Model Produk | Kekuatan Puncak (N) |
Kekuatan Berkelanjutan pada 25℃(N) |
Jumlah Pukulan (mm) |
Tegangan Maks (V) |
Kembali EMF Konstan (V/m/dtk) |
Berat kumparan (G) |
Panjang (mm) |
Lebar (mm) |
Tinggi (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100,5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0747-00A:
| Parameter | nilai | Parameter | nilai |
| Model | VCAS0002-0747-00A | Dorongan puncak | 2.1N |
| Dorongan Terus Menerus (25°C) | 1,3N | Pukulan total | 74.7mm |
| Tegangan Maksimum | 11.3V | Konstanta EMF belakang | 1.3V/m/s |
| Panjang | 100.5mm | Lebar | 42.6mm |
| Tinggi | 37mm | Berat Kumparan | 15 gram |
Aplikasi:
1. Pemeriksaan wafer semikonduktor
2. Pengambilan dan tempat yang presisi
3. Pengujian pengukur regangan panjang
4. Posisi perakitan mikro
5. Memindai sistem pengukuran
| Aplikasi utama motor kumparan suara: | ||||||||||
| 1. Industri semikonduktor: Pengkabelan, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika. | ||||||||||
| 2. Pengoperasian katup di lapangan: Jenis katup pengukur, sistem uji tekanan, sistem injeksi kimia katup pneumatik. | ||||||||||
| 3. Industri Mesin Mikro: Sistem umpan, pengeboran mikro, stamping presisi. | ||||||||||
| 4. Sistem Getaran: Meja gemetar, platform getaran. | ||||||||||
| 5. Bidang medis: Sistem injeksi mikro, peralatan pernapasan, peralatan pengujian. | ||||||||||
| 6. Teknologi Penerbangan: Sistem kontrol penerbangan, sistem umpan balik pilot. | ||||||||||
| 7. Bidang penggunaan komersial: Sistem fokus otomatis kamera miniatur pompa pendingin komputer. | ||||||||||
| 8. Industri otomasi: Peralatan laser, dispenser, alat uji, mesin tekstil. |
