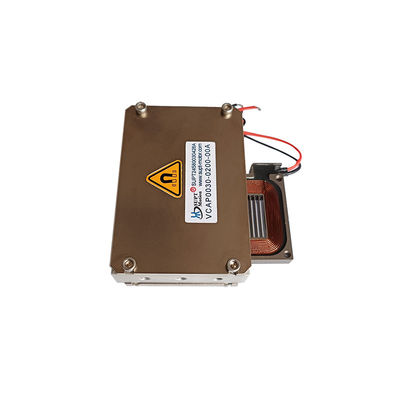

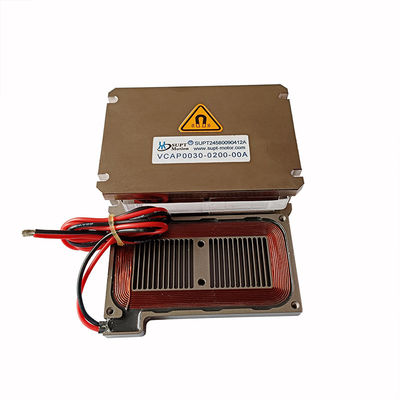

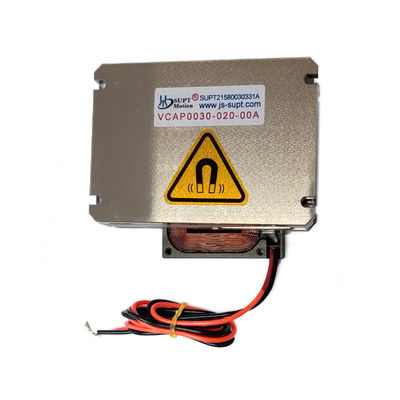

High Force Long Stroke Flat Voice Coil Motor untuk perakitan presisi
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | CE, ISO9001 |
| Nomor model | VCAP0030-0200-00A |
| Kuantitas min Order | 1 buah |
| Harga | $105-$310 |
| Kemasan rincian | kemasan karton dll. |
| Waktu pengiriman | 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Detail produk
| Tingkat Kebisingan | Rendah | Jaminan | 3 bulan-1 tahun |
|---|---|---|---|
| Kekuatan Maks | 30N | voltase | 24.3V |
| Model Produk | VCAP0020-0068-00A | Bahan perumahan | Aluminium |
| Jenis | Motor Mikro | Stroke | 20mm |
| Panjang stroke | 80mm |
Deskripsi Produk
Deskripsi produk:
SUPT VCAP0075-0180-00A adalah mesin kumparan suara datar berkinerja tinggi yang dioptimalkan untuk tugas otomatisasi industri stroke panjang dan dorongan tinggi.dorongan terus menerus 12.3 N, dan pukulan 20 mm, membuatnya ideal untuk aplikasi seperti perakitan presisi, menekan, posisi, dan penanganan bahan.getaran rendahDengan desain sirkuit magnetik yang efisien, motor kumparan suara datar ini memberikan kekuatan keluar yang lancar, respon cepat, dan tidak ada efek cogging,mendukung kontrol loop tertutup presisi tinggiDengan tegangan maksimum 24,3V dan konstan EMF belakang 10,5 V/m/s, ia menawarkan efisiensi energi yang luar biasa dan kinerja yang stabil.Desain disipasi panas canggih memastikan produksi panas yang rendah dan operasi jangka panjang yang dapat diandalkanMotor koil suara datar ini banyak digunakan dalam perakitan elektronik 3C, manufaktur suku cadang otomotif, sistem pencetakan presisi, kemasan semikonduktor, dan jalur produksi layar datar.Ini menggabungkan dorongan tinggi, stroke panjang, dan keandalan tinggi untuk memenuhi tuntutan otomatisasi industri modern.
Fitur:
Sirkuit magnetik dan celah udara: Memprioritaskan struktur multi-tahap atau diferensial dua sisi untuk mengoptimalkan yoke magnetik dan mengurangi fluks tersesat;celah udara harus menyeimbangkan kepadatan fluks magnetik dan toleransi manufaktur.
Optimasi kumparan: Induktansi rendah dan resistensi rendah untuk meningkatkan kinerja dinamis; gauge kawat dan jumlah putaran harus sesuai dengan dorongan dan konsumsi daya.
Mekanisme panduan: engsel fleksibel cocok untuk pergeseran mikro dan operasi tanpa gesekan; bantalan linier cocok untuk stroke yang sedikit lebih panjang,dimana gesekan dan gaya lateral harus dikontrol.
Parameter produk:
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Panjang (mm) |
Lebar (mm) |
Ketinggian (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| Parameter | nilai | Parameter | nilai |
| Model | VCAP0030-0200-00A | Dorongan puncak | 30N |
| Dorongan Kontinyu (25°C) | 5.512.3 | Total pukulan | 20 mm |
| Tegangan Maksimal | 24.3V | Konstanta EMF belakang | 10.5V/m/s |
| Panjang | 80 mm | Lebar | 74mm |
| Ketinggian | 25 mm | Peringkat Perlindungan | IP54 |
Aplikasi:
| Aplikasi utama dari motor voice coil: |
| 1.Industri semikonduktor: kabel, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika. |
| 2Operasi katup di lapangan:Tipe katup pengukur, sistem pengujian tekanan, sistem injeksi kimia katup pneumatik. |
| 3Industri Mesin Mikro: Sistem pakan, pengeboran mikro, pencetakan presisi. |
| 4Sistem getaran: Meja goyang, platform getaran. |
| 5Bidang medis: Sistem injeksi mikro, peralatan pernapasan, peralatan pengujian. |
| 6.Teknologi Penerbangan: Sistem kontrol penerbangan, sistem umpan balik pilot. |
| 7. Bidang penggunaan komersial: Komputer pompa pendingin kamera miniatur otomatis sistem fokus. |
| 8Industri otomatisasi: Peralatan laser, dispenser, peralatan pengujian, mesin tekstil. |
1Peralatan stamping logam presisi
2Mesin perakitan presisi untuk suku cadang mobil
3Sistem kalibrasi sensor presisi
4.Garis perakitan otomatis skala kecil
