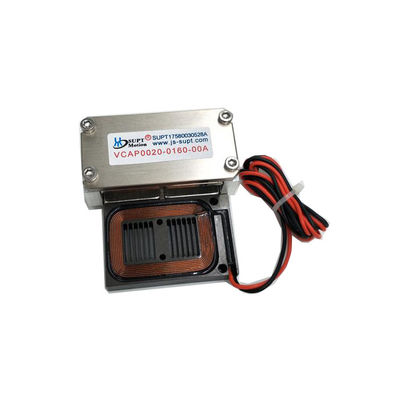

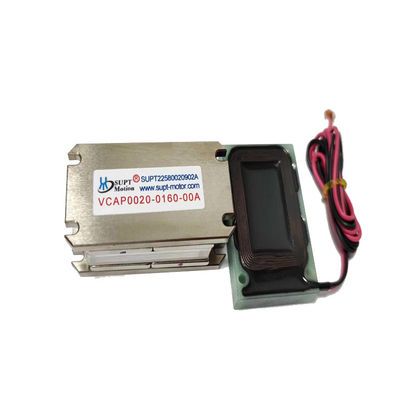

20N Ultra Thin Precision Micro Flat Voice Coil Motor Untuk Peralatan Uji Semikonduktor
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | CE, ISO9001 |
| Nomor model | seri VCAP |
| Kuantitas min Order | 3 pcs |
| Harga | $158 |
| Kemasan rincian | Kemasan yang disesuaikan dll. |
| Waktu pengiriman | 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Detail produk
| Paksa Keluaran | Hingga 500N | Barang | Motor Listrik Mikro |
|---|---|---|---|
| Pelabuhan | shanghai | Nomor model | VCAP0020-0068-00A |
| Kekuatan puncak | 20N | Stroke total | 6.8mm |
| Kekuatan terus menerus | 5.3N | Tegangan maks | 8.2V |
| panjang (mm) | 39 | Fitur Lindungi | Benar-benar Tertutup |
| Kecepatan (RPM) | Kecepatan Tinggi |
Deskripsi Produk
Deskripsi Produk:
SUPT VCAP0020-0068-00A adalah motor kumparan suara datar berkinerja tinggi yang dirancang khusus untuk sistem gerak presisi ultra-kompak dengan ruang yang sangat terbatas. Aktuator ultra-tipis ini memberikan gaya dorong puncak 20 N dan gaya dorong berkelanjutan 5,5 N pada 25°C, dengan total langkah 6,8 mm, memenuhi tuntutan tugas pemosisian langkah pendek dan presisi tinggi. Dengan profil ultra-tipis hanya 21,5 mm, ia terintegrasi dengan mulus ke dalam mikroperangkat, probe semikonduktor, perangkat medis, dan sistem pemfokusan optik tanpa mengorbankan kinerja. Motor kumparan suara datar memberikan gerakan yang mulus, bebas backlash, respons cepat, dan zero backlash, menjadikannya ideal untuk aplikasi yang membutuhkan akurasi pemosisian sub-mikron. Dengan tegangan maksimum 8,2 V dan konstanta back-EMF 4,4 V/m/s, produk memberikan kinerja yang stabil dan efisien bahkan selama operasi jangka panjang. Dimensinya yang ringkas 39 × 50 × 21,5 mm memastikan pemasangan yang mudah di ruang terbatas, sementara konstruksinya yang kokoh menjamin keandalan tinggi dan masa pakai yang lama. Model ini banyak digunakan dalam robot perakitan mikro, sistem fokus otomatis lensa, kontrol katup mikro, pompa pengukur presisi, dan peralatan uji semikonduktor kecil.
Fitur:
Sub-kumparan bermotor kumparan suara tipe datar ringan, dengan waktu respons singkat dan frekuensi tinggi. Langkah pendek dan struktur ringkas.
Keseimbangan Perjalanan dan Tinggi: Desain perjalanan menengah 16mm dengan tinggi hanya 22,5mm memungkinkan jangkauan gerak yang lebih panjang dalam ruang terbatas.
Kompatibilitas Tegangan Rendah: Dirancang untuk tegangan maksimum 27,6V, ia kompatibel dengan sistem catu daya industri arus utama dan tidak memerlukan modul boost tambahan.
Kompatibilitas Dimensi: Dengan rasio panjang-lebar 59×50mm, ia cocok untuk pemasangan gaya larik pada platform sumbu XY, menyederhanakan tata letak peralatan.
Parameter Produk:
| Model Produk | Gaya Puncak (N) |
Gaya Berkelanjutan pada 25°C(N) |
Total Langkah (mm) |
Tegangan Maks (V) |
Konstanta Back EMF (V/m/s) |
Panjang (mm) |
Lebar (mm) |
Tinggi (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0200-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |

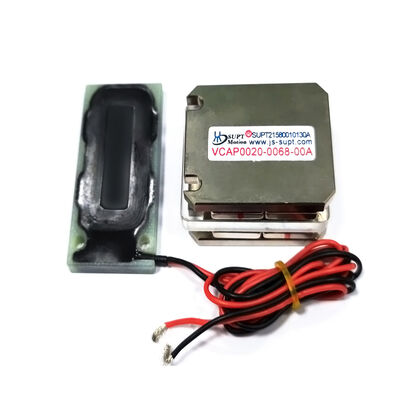

VCAP0020-0068-00A:
| Parameter | nilai | Parameter | nilai |
| Model | VCAP0020-0068-00A | Gaya dorong puncak | 20N |
| Gaya Dorong Berkelanjutan (25°C) | 5,5N | Total langkah | 6,8mm |
| Tegangan Maksimum | 8,2V | Konstanta Back-EMF | 4,4V/m/s |
| Panjang | 39mm | Lebar | 50mm |
| Tinggi | 21,5mm | Suhu Operasi | -10~60°C |
Aplikasi:
| Aplikasi utama motor kumparan suara: |
| 1.Industri semikonduktor:Pengkabelan, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika. |
| 2.Operasi katup di lapangan:Katup pengukur tipe, sistem uji tekanan, sistem injeksi kimia katup pneumatik. |
| 3.Industri Mesin Mikro:Sistem umpan, pengeboran mikro, pencetakan presisi. |
| 4.Sistem Getaran:Meja goyang, platform getaran. |
| 5.Bidang Medis:Sistem injeksi mikro, peralatan pernapasan, peralatan pengujian. |
| 6.Teknologi Penerbangan:Sistem kontrol penerbangan, sistem umpan balik pilot. |
| 7.Bidang penggunaan komersial:Pompa pendingin komputer, sistem fokus otomatis kamera mini. 8.Industri otomasi:Peralatan laser, dispenser, peralatan pengujian, mesin tekstil. |
|
Fokus Lensa pada Peralatan Inspeksi Optik Mikro |
.
.
.
.
