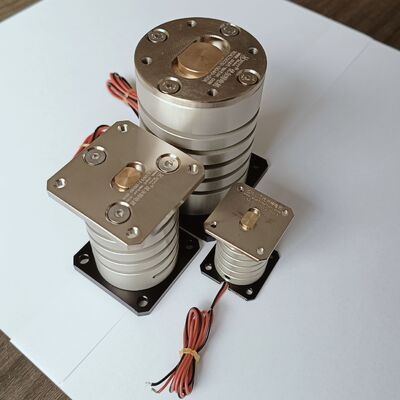

Micro Positioning Vibration Voice Coil Actuator Untuk Tahap Gerak Presisi
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001 |
| Nomor model | Seri VCAZ |
| Kuantitas min Order | 1 buah |
| Harga | $120-$202 |
| Kemasan rincian | Kemasan yang disesuaikan dll. |
| Waktu pengiriman | 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Detail produk
| Tipe Motor | Motor Getaran | Kekuatan puncak | 20,5N |
|---|---|---|---|
| Spesifikasi Model | VCZA0020-0040-00A | Mulai Saat Ini | 2.6A |
| Nilai Tegangan | 25.9V | Kekuatan @ Fp | 63,9W |
| Stroke | 3mm | Berat aktuator | 375g |
| Kecepatan | 50rpm | Kekuatan kontinu | 8.9N |
| Jenis | Motor Mikro | Fitur Lindungi | Benar-benar Tertutup |
Deskripsi Produk
Deskripsi Produk:
Aktuator Voice Coil Bergetar Pemosisian Mikro Seri SUPTMOTION VCAZ dirancang khusus untuk aplikasi kontrol gerakan ultra-presisi, cocok untuk skenario seperti platform gerakan presisi, sistem penyelarasan optik, dan peralatan pemosisian mikro. Aplikasi ini menuntut akurasi pemosisian yang sangat tinggi dan karakteristik gerakan yang mulus dan stabil.
Aktuator voice coil bergetar menghasilkan gerakan linier melalui gaya elektromagnetik. Dengan menghasilkan gerakan secara langsung tanpa komponen transmisi mekanis, sistem menghilangkan backlash dan secara signifikan mengurangi gesekan, meningkatkan efisiensi dan mencapai operasi bebas perawatan.
desain direct-drive ini memungkinkan aktuator untuk mencapai akurasi pemosisian tingkat mikrometer dan pengulangan yang luar biasa, yang sangat penting untuk platform gerakan presisi dan peralatan pemosisian optik.
Aktuator voice coil bergetar seri VCAZ memiliki kemampuan respons dinamis yang tinggi. Aktuator voice coil bergetar berakselerasi dengan cepat dan merespons dengan gesit terhadap sinyal kontrol, memungkinkan pemosisian berkecepatan tinggi sambil mempertahankan presisi dalam sistem pemosisian mikro. Desain strukturalnya yang ringkas membuatnya sangat cocok untuk integrasi ke dalam peralatan presisi kecil dengan ruang instalasi terbatas.
Aktuator voice coil bergetar pemosisian mikro seri VCAZ SUPTMOTION juga banyak digunakan dalam sistem optik presisi, peralatan inspeksi semikonduktor, platform perakitan mikro, dan instrumen ilmiah canggih.
Fitur:
Langkah: 3 mm
Gaya Kontinu: 4,2 N
Gaya Puncak: 20N
Tipe: Aktuator Voice Coil Getaran, aktuator pemosisian mikro, motor voice coil, aktuator tahap gerakan presisi, aktuator voice coil linier, aktuator penyelarasan optik, motor gerakan mikro
Fitur: Pemosisian mikro ultra presisi, Gerakan mulus tanpa gesekan, Respons dinamis tinggi, Desain aktuator ringkas
Parameter Produk:
| Nomor Model | VCAZ0020-0040-00A | |
| Konstanta Lilitan | NILAI | SATUAN |
| Resistansi DC | 10,2 | Ω |
| Tegangan @ Fp | 25,9 | V |
| Arus @ Fp | 2,6 | A |
| Induktansi | 1,3 | mH |
| Gaya Puncak | 20,5 | N |
| Gaya Kontinu | 8,9 | N |
| Konstanta Aktuator | 2,55 | Ka |
| Daya @ Fp | 65,3 | W |
| Langkah Total | 3 | mm |
| Suhu lilitan maks | 150 | ºC |
| Berat Aktuator | 110 | g |
Aplikasi:
1. Tahap gerakan presisi
2. Sistem penyelarasan optik
3. Peralatan inspeksi semikonduktor
4. Instrumen ilmiah
| Aplikasi utama motor voice coil: | ||||||||||||
| 1. Industri semikonduktor: Pengkabelan, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika. | ||||||||||||
| 2. Operasi katup di lapangan: Katup pengukur tipe, sistem uji tekanan, kimia katup pneumatik | ||||||||||||
| sistem injeksi. | ||||||||||||
| 3. Industri Mesin Mikro: Sistem umpan, pengeboran mikro, pencetakan presisi. | ||||||||||||
| 4. Sistem Getaran: Meja goyang, platform getaran. | ||||||||||||
| 5. Bidang medis: Sistem mikro-injeksi, peralatan pernapasan, peralatan pengujian. | ||||||||||||
| 6. Teknologi Penerbangan: Sistem kontrol penerbangan, sistem umpan balik pilot. | ||||||||||||
| 7. Bidang penggunaan komersial: Pompa pendingin komputer, sistem fokus otomatis kamera mini. | ||||||||||||
| 8. Industri otomasi: Peralatan laser, dispenser, peralatan uji, mesin tekstil. |
