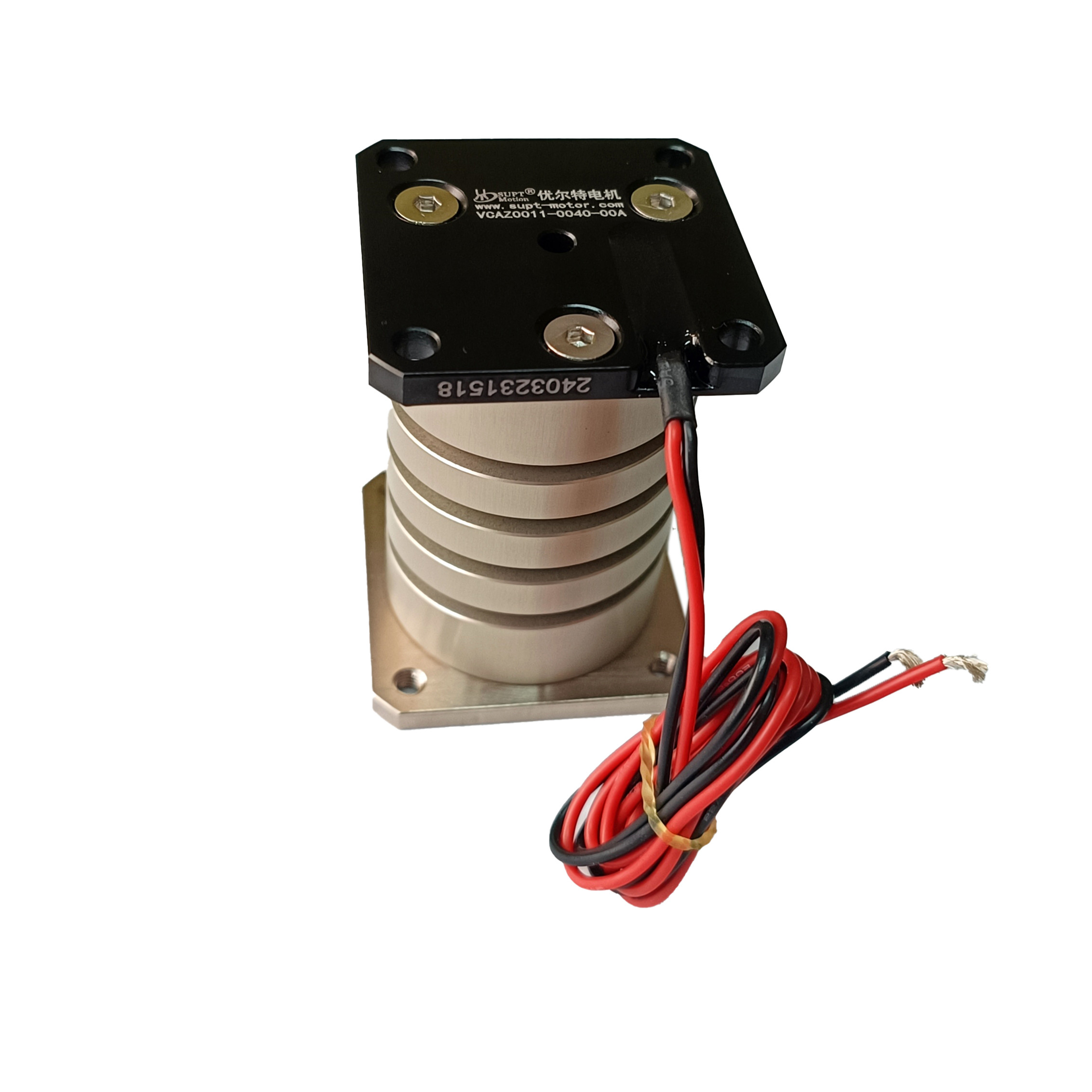

High Speed Compact Vibration Voice Coil Actuator Untuk Sistem Otomasi Presisi

  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
Tempat asal Cina, Suzhou
Nama merek SUPT MOTION
Sertifikasi ISO9001
Nomor model Seri VCAZ
Kuantitas min Order 1 buah
Harga $116
Kemasan rincian Kemasan yang disesuaikan dll.
Waktu pengiriman 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Untuk dinegosiasikan
Detail produk
Tipe Motor Motor Getaran Kekuatan puncak 10.2N
Spesifikasi Model VCZA0010-0020-00A Mulai Saat Ini 1.6A
Nilai Tegangan 14.8V Kekuatan @ Fp 56,3W
Stroke 1.5mm Berat aktuator 69 gram
Kecepatan Tinggi Kekuatan kontinu 2.2n
Jenis Motor Mikro Fitur Lindungi Benar-benar Tertutup
Tinggalkan pesan
Deskripsi Produk

Deskripsi produk:

SUPTMOTION VCAZ Compact Vibration Voice Coil Actuator is a high-performance linear voice coil motor designed for precision automation systems requiring accurate motion control within limited installation spacePeralatan otomatisasi modern yang digunakan dalam industri seperti manufaktur semikonduktor, perakitan elektronik, penyelarasan optik,dan inspeksi presisi sering menuntut motor getaran kompak mampu kecepatan tinggi dan presisi tinggi.
Ini kompak getaran motor suara kumparan memberikan respon dinamis yang cepat.Kinerja akselerasi yang luar biasa memungkinkan sistem otomatisasi untuk mencapai gerakan start-stop yang cepat dan penyesuaian posisi yang tepat, menjadikannya pilihan ideal untuk aplikasi yang menuntut waktu siklus pendek dan efisiensi produksi yang tinggi.
Dengan desain struktural yang kompak, motor koil suara yang bergetar terintegrasi dengan mulus ke dalam platform penentuan posisi mikro, modul robot, dan sistem otomatisasi kompak.Meskipun jejaknya kecil, aktuator ini memberikan kepadatan kekuatan yang tinggi, memberikan output dorongan yang kuat untuk aplikasi gerakan presisi tinggi.

Fitur:

Jenis: Motor getaran, Fleksibel Vibration Disc Voice Coil Motor, Vibration Voice Coil Motor

1.Desain pemicu suara kumparan kompak

2Kemampuan penentuan posisi presisi tinggi

3Respon cepat dan akselerasi tinggi

4Gerakan linier penggerak langsung yang mulus

5.Hidup panjang dan kinerja yang dapat diandalkan

Parameter produk:

Tekanan: 1,5 mm
Kekuatan terus menerus: 2,2 N
Kekuatan puncak: 10,2 N
Kemampuan mengulangi: ± 0,5 μm
Kecepatan maksimum: 1,8 m/s
Respon frekuensi: 250 Hz



Nomor Model VCAZ0010-0020-00A
Parameter kumparan Toleransi Simbol Nilai Satuan
DCR ± 10% R 9.5 Oh
Tegangan puncak nilai standar Vp 14.8 V
Arus maksimum nilai standar Ip 1.6 A
Konstan gaya ± 7,5% KF 2.7 N/A
Konstanta EMF belakang nilai standar KD 2.7 V/M/Sec
Induktansi ± 30% L 0.37 mH
Parameter aktuator Simbol Nilai Satuan
Kekuatan puncak Fp 10.2 N
Kekuatan stalling terus menerus Fc 2.2 N
Konstan aktuator Ka 0.87 N/W
Konstan waktu listrik Te 0.04 mili-detik
Pmax Pp 24 W
Stroke S 1.5 mm
Kebersihan dari setiap sisi gulungan CL (dalam bahasa Inggris) 0.8 mm
Resistensi termal lainnya 20 °C/W
Suhu maksimum yang diizinkan Tmax 150 °C
Berat gulungan WTc 13 g
Berat baja magnet WTE 56 g
Berat Aktuator WTa 69 g

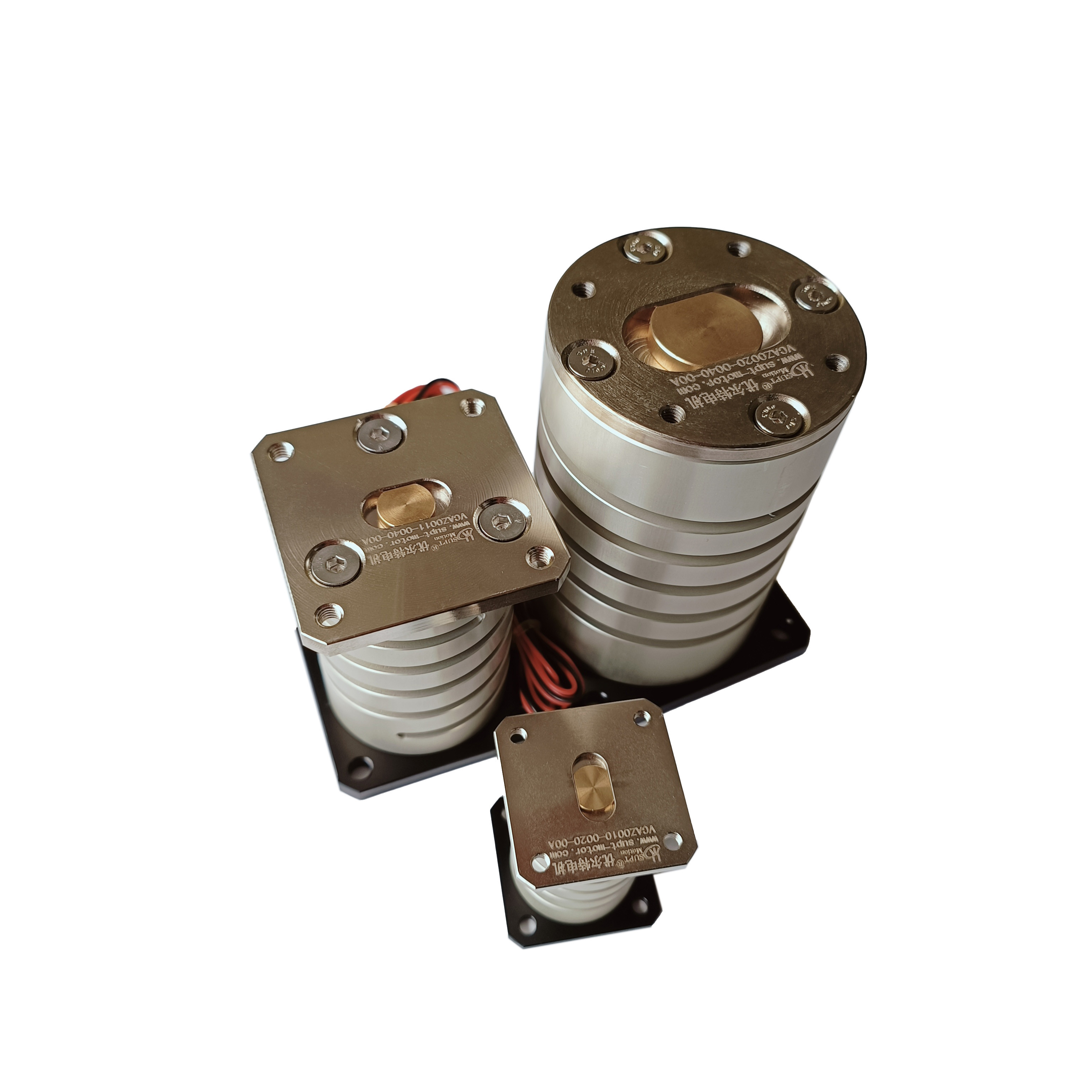

High Speed Compact Vibration Voice Coil Actuator Untuk Sistem Otomasi Presisi 0

Aplikasi:

1Sistem otomatisasi presisi

2Tahap posisi mikro

3Peralatan perakitan elektronik

4Sistem inspeksi semikonduktor



Aplikasi utama dari motor voice coil:
1.Industri semikonduktor: kabel, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika.
2Operasi katup di lapangan:Tipe katup pengukur, sistem pengujian tekanan, kimia katup pneumatik
sistem injeksi.
3Industri Mesin Mikro: Sistem pakan, pengeboran mikro, pencetakan presisi.
4Sistem getaran: Meja goyang, platform getaran.
5Bidang medis: Sistem injeksi mikro, peralatan pernapasan, peralatan pengujian.
6.Teknologi Penerbangan: Sistem kontrol penerbangan, sistem umpan balik pilot.
7Bidang penggunaan komersial: Komputer pompa pendingin sistem fokus otomatis kamera miniatur.
8Industri otomatisasi: Peralatan laser, dispenser, peralatan uji, mesin tekstil.

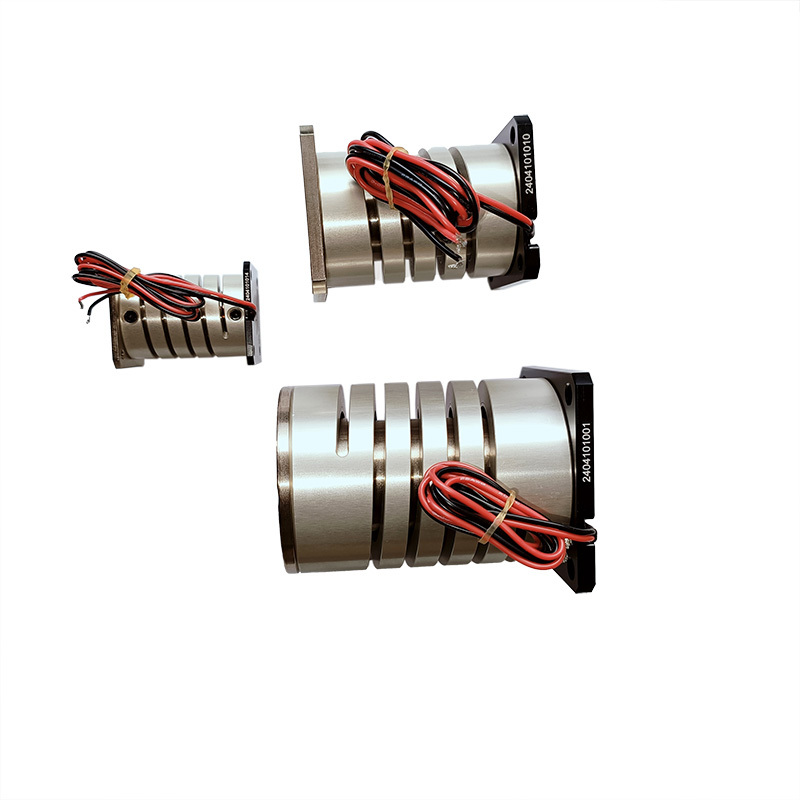

High Speed Compact Vibration Voice Coil Actuator Untuk Sistem Otomasi Presisi 1
