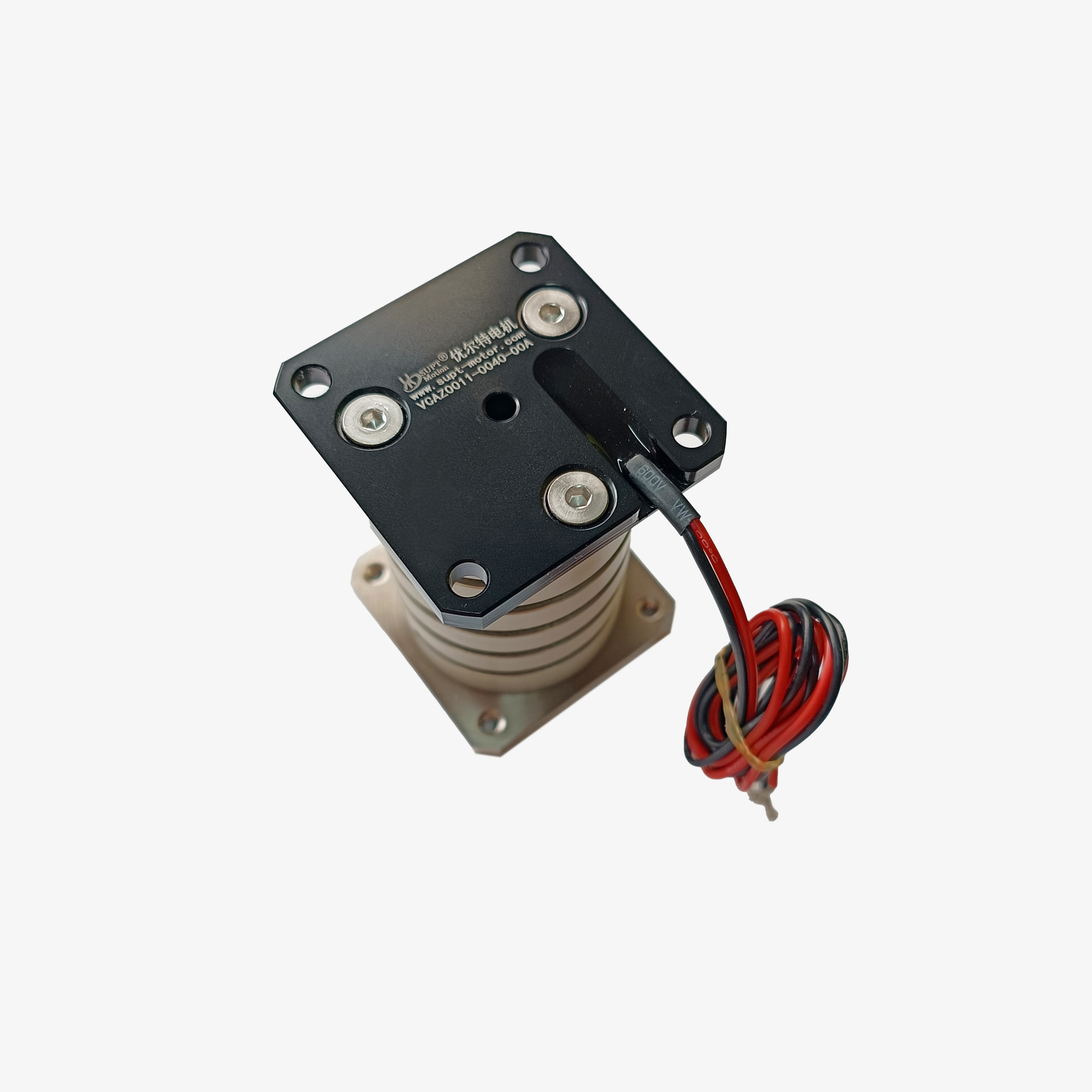

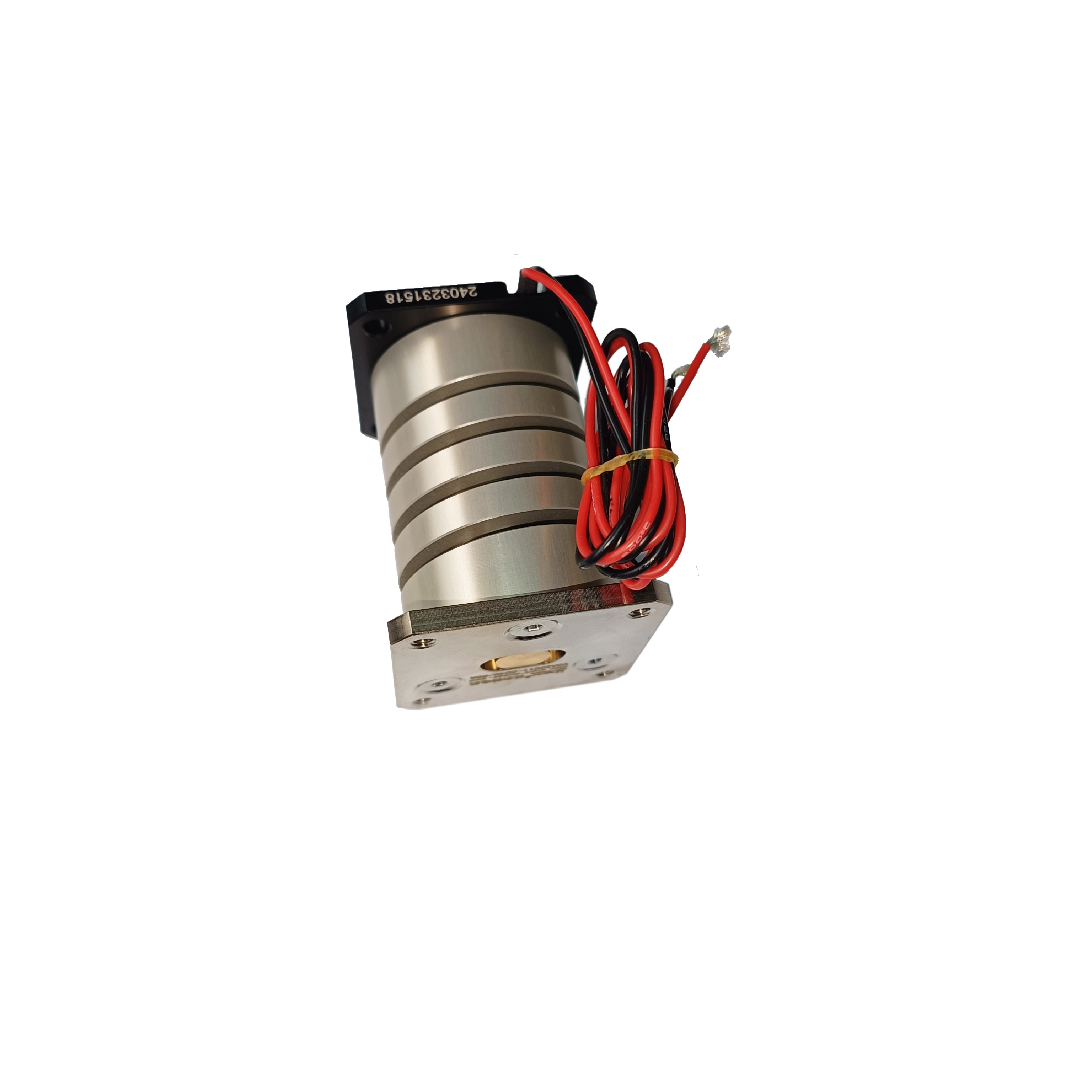

Motor Getaran Kecepatan Tinggi Frekuensi Tinggi Untuk Otomasi Elektronik 3C
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001-2000,CE |
| Nomor model | Seri VCAZ |
| Kuantitas min Order | 2 buah |
| Harga | $125 |
| Kemasan rincian | Kemasan yang disesuaikan dll. |
| Waktu pengiriman | 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Detail produk
| Tipe Motor | Motor Getaran | Kekuatan puncak | 4.2N |
|---|---|---|---|
| Spesifikasi Model | VCZA0010-0020-00A | Sertifikasi | ISO9001 |
| Mulai Saat Ini | 1.6A | Nilai Tegangan | 14.8V |
| Akurasi Posisi | ± 1 μm | Kecepatan maksimum | 2m/s |
| Suhu coi maksimum diperbolehkan | 150 ℃ | Stroke | 1.5mm |
Deskripsi Produk
Deskripsi produk:
SUPTMOTION VCAZ Series Vibration Voice Coil Motors dirancang khusus untuk sistem otomatisasi berkecepatan tinggi di industri elektronik 3C.perangkat yang bisa dipakai, dan elektronik konsumen terus maju, peralatan produksi harus mencapai kecepatan yang lebih cepat, presisi yang lebih tinggi, dan kinerja gerak yang lebih andal.
Keuntungan utama dari seri VCAZ dalam aplikasi otomatisasi 3C terletak pada kemampuan respon dinamis yang sangat cepat.,sistem gerak harus mencapai start-up, stop, dan positioning dengan waktu penundaan hampir nol. Desain motor voice coil yang bergetar memungkinkan seri VCAZ untuk mencapai akselerasi dan decelerasi yang cepat,memastikan siklus produksi yang efisien.
Struktur kompak dari motor getaran membuatnya ideal untuk integrasi ke dalam peralatan otomatis seperti mesin pick-and-place, stasiun kerja perakitan mikro, dan sistem penyelarasan modul kamera.
Vibration Voice Coil Motors secara khusus dioptimalkan untuk peralatan otomatisasi elektronik 3C, memberikan gerakan linier berkecepatan tinggi dengan presisi yang luar biasa.Struktur penggerak langsung mereka memastikan gerakan halus dan akselerasi cepat, membuat mereka pilihan yang ideal untuk perakitan otomatis dan uji lini produksi.
Fitur:
Pengendalian gerak presisi tinggi:
Desain elektromagnetik drive langsung menghilangkan kesalahan transmisi mekanik, memberikan akurasi posisi tingkat mikron.
Respon Frekuensi Tinggi:
Mampu percepatan dan perlambatan yang cepat, menjadikannya ideal untuk sistem posisi dinamis berkecepatan tinggi.
Kinerja kecepatan tinggi:
Waktu respons yang cepat memungkinkan gerakan start-stop yang cepat dan penggerak linier berkecepatan tinggi.
Desain kompak dan ringan:
Jejak yang kecil memungkinkan integrasi yang mulus ke dalam peralatan kompak dan instrumen presisi.
Parameter produk:
| Nomor Model | VCAZ0010-0020-00A | |||
| Parameter kumparan | Toleransi | Simbol | Nilai | Satuan |
| DCR | ± 10% | R | 9.5 | Oh |
| Tegangan puncak | nilai standar | Vp | 14.8 | V |
| Arus maksimum | nilai standar | Ip | 1.6 | A |
| Konstan gaya | ± 7,5% | KF | 2.7 | N/A |
| Konstanta EMF belakang | nilai standar | KD | 2.7 | V/M/Sec |
| Induktansi | ± 30% | L | 0.37 | mH |
| Parameter aktuator | Simbol | Nilai | Satuan | |
| Kekuatan puncak | Fp | 4.2 | N | |
| Kekuatan stalling terus menerus | Fc | 2.2 | N | |
| Konstan aktuator | Ka | 0.87 | N/W | |
| Konstan waktu listrik | Te | 0.04 | mili-detik | |
| Pmax | Pp | 24 | W | |
| Stroke | S | 1.5 | mm | |
| Kebersihan dari setiap sisi gulungan | CL (dalam bahasa Inggris) | 0.8 | mm | |
| Resistensi termal | lainnya | 20 | °C/W | |
| Suhu maksimum yang diizinkan | Tmax | 150 | °C | |
| Berat gulungan | WTc | 13 | g | |
| Berat baja magnet | WTE | 56 | g | |
| Berat Aktuator | WTa | 69 | g | |
Aplikasi:
Sistem optik dan fotonik: Fokus lensa optik, kemudi dan stabilisasi sinar, platform penyelarasan optik.
Otomatisasi presisi: Mesin pick-and-place berkecepatan tinggi, tahap posisi mikro, peralatan perakitan presisi
Peralatan pengujian dan inspeksi:Sistem inspeksi penglihatan,platform pemindaian kecepatan tinggi, instrumen pengukuran presisi
