Motor getaran presisi tinggi kecepatan tinggi untuk peralatan semikonduktor
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001-2000 |
| Nomor model | Seri VCAZ |
| Kuantitas min Order | 3 pcs |
| Harga | $124 |
| Kemasan rincian | Kemasan yang disesuaikan dll. |
| Waktu pengiriman | 1-5pcs, 5 hari. >20pcs,Untuk dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Detail produk
| Tipe Motor | Motor Getaran | Kekuatan puncak | 10N |
|---|---|---|---|
| Spesifikasi Model | VCZA0010-0020-00A | Sertifikasi | ISO9001 |
| Mulai Saat Ini | 1,6mA | Nilai Tegangan | 14.8V |
| Amplitudo Getaran | 0,5 mm | Akurasi Posisi | ± 1 μm |
| Stroke | 5-50mm | Kecepatan Maks | 2m/s |
Deskripsi Produk
Deskripsi produk:

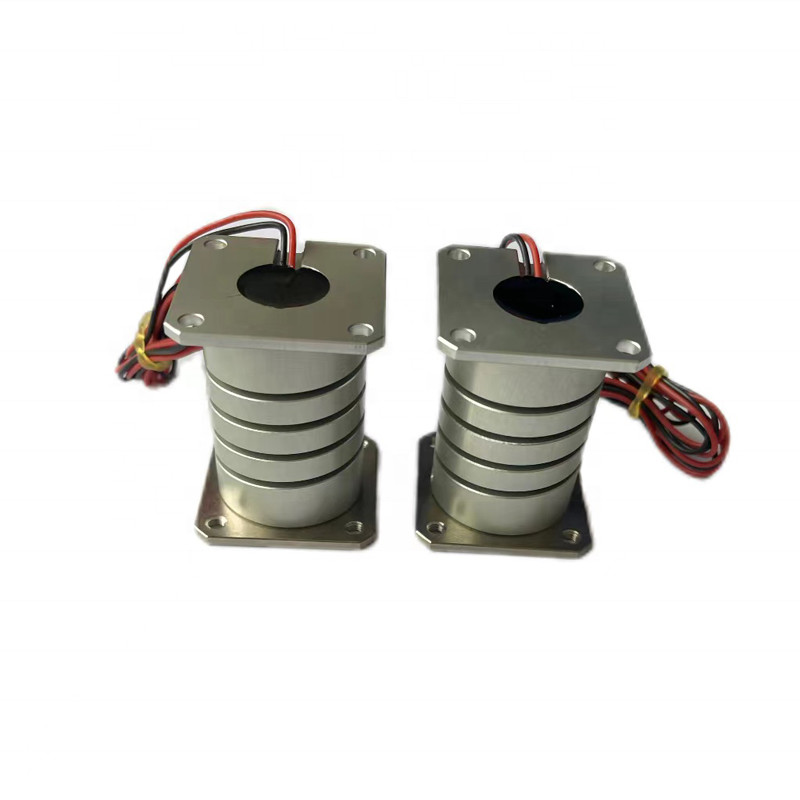

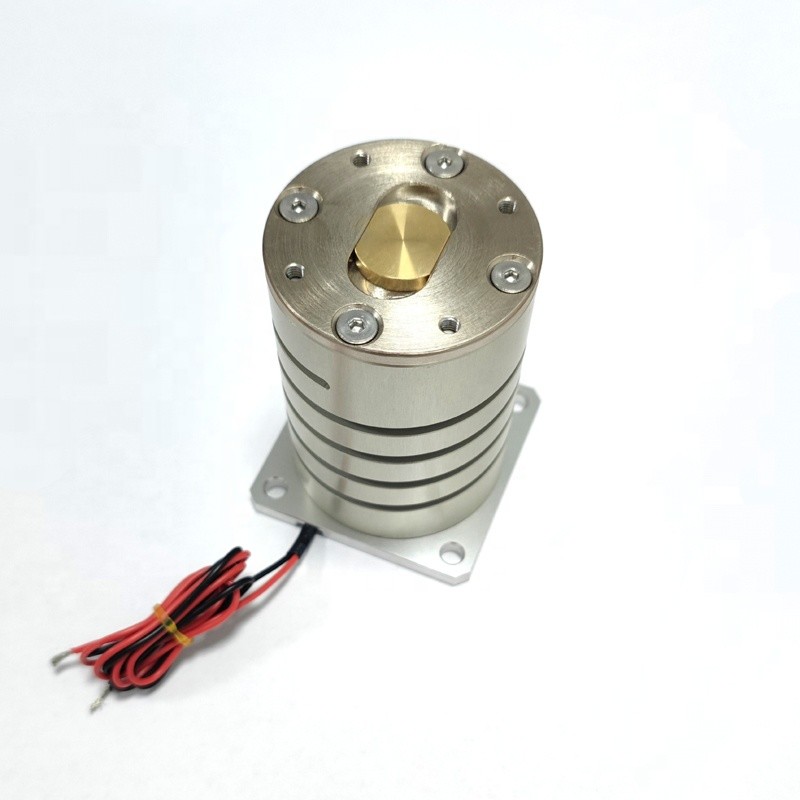

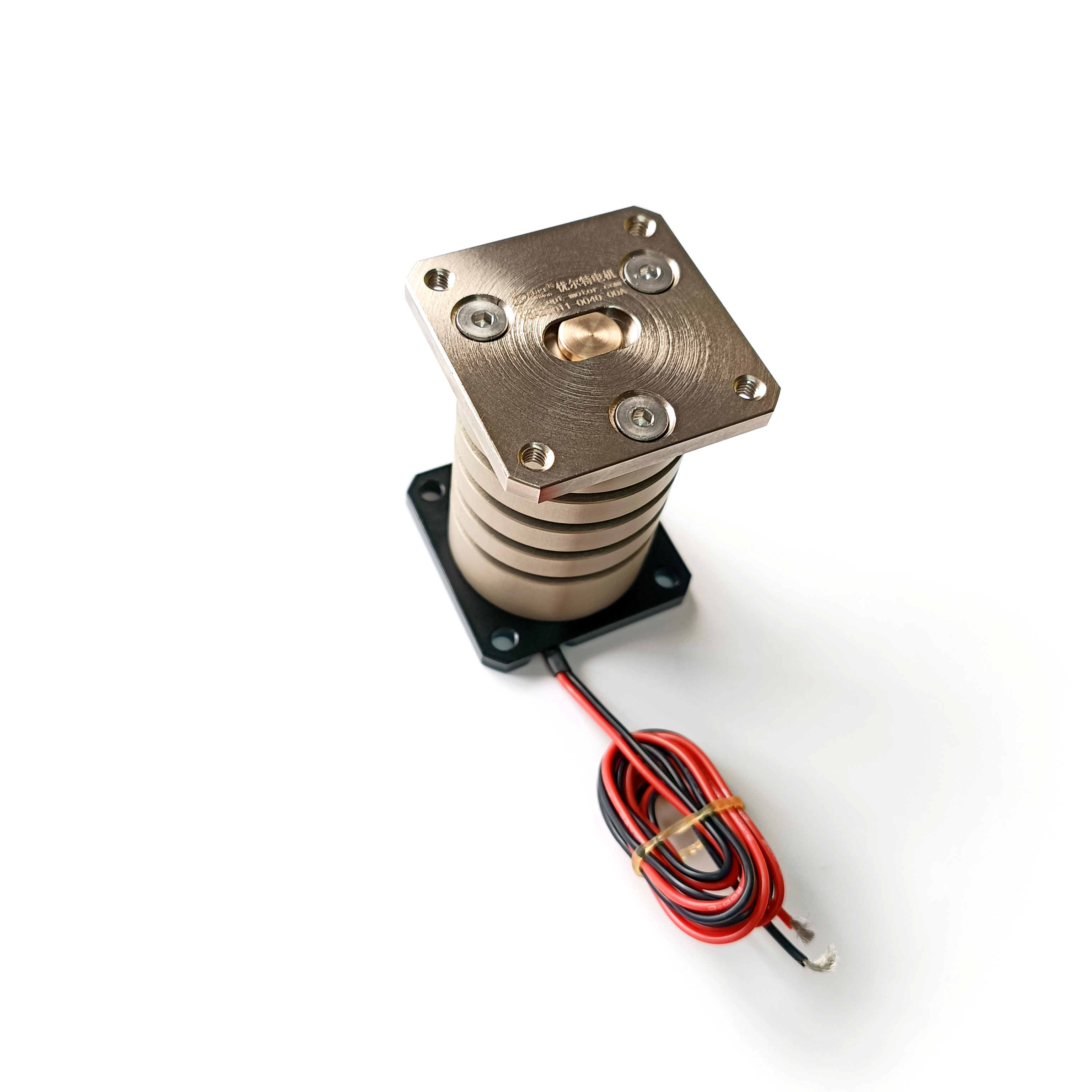

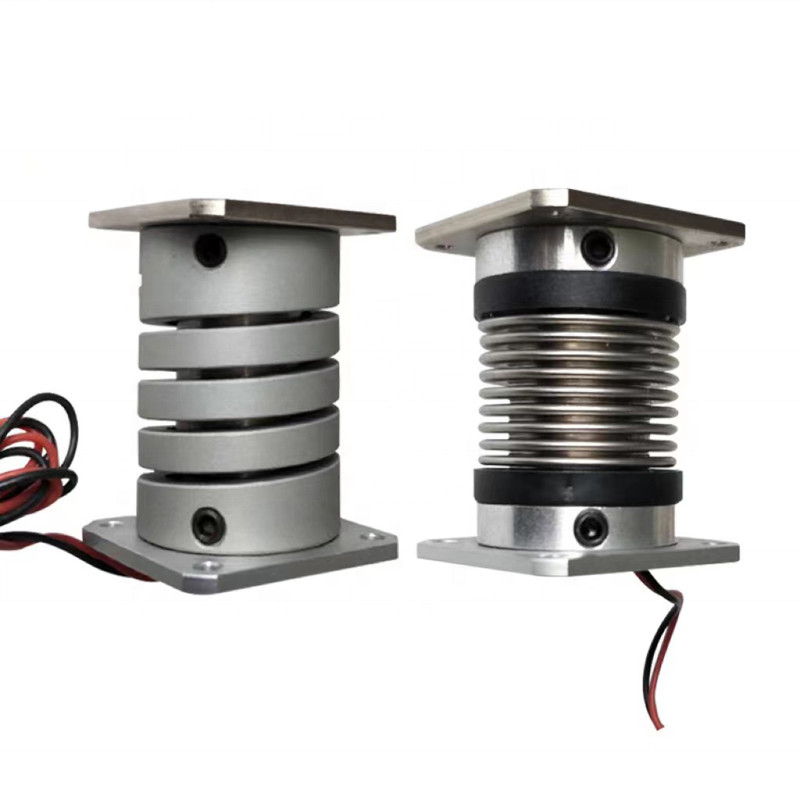

SUPTMOTION VCAZ Series Voice Coil Actuator adalah motor linier aksial berkinerja tinggi yang dirancang untuk aplikasi yang membutuhkan presisi tinggi, respons cepat, dan integrasi yang kompak.Berdasarkan teknologi penggerak elektromagnetik canggih, seri VCAZ memberikan gerak linier penggerak langsung tanpa komponen transmisi mekanis, memastikan akurasi posisi yang luar biasa dan kinerja dinamis yang mulus.
Dengan respon frekuensi tinggi, kecepatan tinggi, ukuran kecil, dan umur panjang, aktuator seri VCAZ sangat ideal untuk sistem otomatisasi presisi, peralatan pemrosesan laser,manufaktur semikonduktor, penyelarasan optik, dan platform inspeksi kecepatan tinggi.
SUPTMOTION VCAZ Series High Precision Voice Coil Actuator dirancang untuk peralatan semikonduktor canggih yang membutuhkan posisi yang sangat tepat dan respon dinamis yang cepat.Dengan struktur elektromagnetik aksial penggerak langsung, aktuator ini memberikan gerakan halus, akurasi tinggi, dan nol reaksi balik.
Dengan respons frekuensi tinggi, ukuran kompak, dan umur panjang, Seri VCAZ sangat ideal untuk sistem posisi wafer, platform inspeksi semikonduktor, dan tahap gerakan mikro.
Fitur:
Keakuratan posisi yang sangat tinggi
Respon dinamis tinggi untuk gerakan presisi
Desain kompak dan ringan
Sistem penggerak langsung dengan reaksi nol
Kehidupan operasional yang panjang dengan perawatan minimal
Kontrol gerak yang lancar dan stabil
Cocok untuk lingkungan kamar bersih
Parameter produk:
| Nomor Model | VCAZ0010-0020-00A | |||
| Parameter kumparan | Toleransi | Simbol | Nilai | Satuan |
| DCR | ± 10% | R | 9.5 | Oh |
| Tegangan puncak | nilai standar | Vp | 14.8 | V |
| Arus maksimum | nilai standar | Ip | 1.6 | A |
| Konstan gaya | ± 7,5% | KF | 2.7 | N/A |
| Konstanta EMF belakang | nilai standar | KD | 2.7 | V/M/Sec |
| Induktansi | ± 30% | L | 0.37 | mH |
| Parameter aktuator | Simbol | Nilai | Satuan | |
| Kekuatan puncak | Fp | 4.2 | N | |
| Kekuatan stalling terus menerus | Fc | 2.2 | N | |
| Konstan aktuator | Ka | 0.87 | N/W | |
| Konstan waktu listrik | Te | 0.04 | mili-detik | |
| Pmax | Pp | 24 | W | |
| Stroke | S | 1.5 | mm | |
| Kebersihan dari setiap sisi gulungan | CL (dalam bahasa Inggris) | 0.8 | mm | |
| Resistensi termal | lainnya | 20 | °C/W | |
| Suhu maksimum yang diizinkan | Tmax | 150 | °C | |
| Berat gulungan | WTc | 13 | g | |
| Berat baja magnet | WTE | 56 | g | |
| Berat Aktuator | WTa | 69 | g | |
Aplikasi:
SUPTMOTION VCAZ Series Voice Coil Actuator banyak digunakan dalam sistem otomatisasi presisi tinggi dan kecepatan tinggi, termasuk:
Peralatan Pengolahan Laser
Pengendalian sumbu Z kepala pemotong laser
Sistem fokus laser
Peralatan penandaan dan ukiran laser
Produksi Semikonduktor
Sistem penentuan posisi wafer
Peralatan penyelarasan presisi
Sistem pemeriksaan dan penanganan chip
Sistem optik dan fotonik
