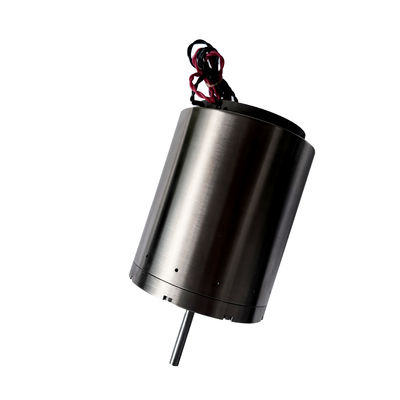

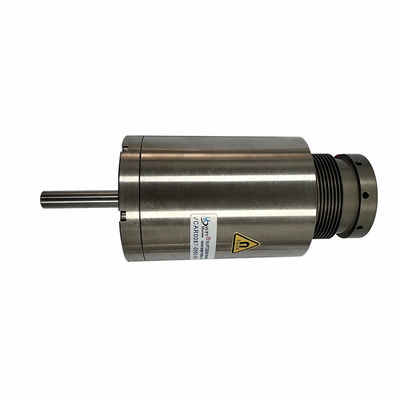

Motor Koil Suara Linier Respon Presisi Tinggi Untuk Kontrol Gerak Mikro Semikonduktor
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001,CE,3C |
| Nomor model | seri VCAB |
| Kuantitas min Order | 1 buah |
| Harga | $110-$160 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | untuk dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jaminan | 3 bulan-1 tahun | Model produk | VCAB0262-0112-00A |
|---|---|---|---|
| Berat (g) | 285 | Kekuatan Puncak (N) | 262 |
| Jumlah Pukulan (mm) | 11.2 | Tegangan Maks （V） | 35.1 |
| Aplikasi | Produk Otomatis | Akurasi penentuan posisi | Tinggi |
| Jenis Produk | motor koil suara linier | Penggantian | Sikat |
| Gaya kontinyu (N) | 111N | Jenis | Kompak |
Deskripsi Produk
Deskripsi Produk:
Dalam proses manufaktur semikonduktor seperti pemrosesan wafer, litografi, inspeksi, dan pengemasan, kontrol mikro-posisi memerlukan akurasi yang sangat tinggi, respons yang cepat, dan stabilitas jangka panjang. Motor Voice Coil Linier, yang menampilkan pengoperasian direct-drive dan kinerja dinamis yang sangat baik, telah menjadi solusi aktuasi yang ideal untuk kontrol mikro-perpindahan dalam peralatan semikonduktor.
Motor Voice Coil Linier menghasilkan dorongan langsung melalui gaya elektromagnetik, memungkinkan gerakan linier tanpa gesekan, bebas celah dengan resolusi posisi tingkat mikrometer atau bahkan nanometer. Dibandingkan dengan mekanisme ulir timah atau servo-driven tradisional, motor voice coil linier menawarkan akurasi dan pengulangan posisi yang unggul dalam rentang langkah pendek. Mereka sangat cocok untuk penyelarasan wafer, pemfokusan optik, kontrol kontak probe, dan tahap posisi presisi.
Dalam aplikasi pemindaian berkecepatan tinggi dan kompensasi dinamis, motor voice coil linier memberikan akselerasi tinggi dan respons frekuensi tinggi, memungkinkan pelacakan yang tepat dari perintah kontrol dan kompensasi yang efektif untuk kesalahan sistem dan gangguan lingkungan. Gerakan mereka yang halus dan getaran rendah membantu meminimalkan gangguan proses dalam fabrikasi mikro-struktur dan memastikan kinerja proses yang stabil.
Fitur:
- Resolusi perpindahan sub-mikron atau tingkat nanometer
- Respons dinamis berkecepatan tinggi, bandwidth tinggi
- Pengulangan yang luar biasa dan stabilitas jangka panjang
- Tanpa celah, getaran rendah, dan gerakan bebas partikel
- Kompatibilitas dengan lingkungan cleanroom ISO 4–5
- Tidak ada ulir timah, roda gigi, atau celah
- Tidak ada histeresis dalam respons perpindahan
- Bandwidth kontrol tinggi untuk posisi loop tertutup, kecepatan, dan kontrol gaya
- Getaran dan kebisingan akustik yang sangat rendah
Parameter Produk:
| Model Produk | Gaya Puncak (N) |
Gaya Kontinu pada 25℃(N) |
Langkah Total (mm) |
Tegangan Maks (V) |
Konstan EMF Balik (V/m/s) |
Berat koil (g) |
Diameter Stator | Ulir ujung poros (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(Luar) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(Luar) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(Luar) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(Luar) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Poros ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(Luar) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(Dalam) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(Dalam) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(Luar) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(Dalam) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(Dalam) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(Dalam) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(Dalam) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(Luar) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(Dalam) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(Dalam) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(Dalam) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | poros ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(Dalam) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(Dalam) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | poros ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | poros ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | poros ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | poros ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | poros ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | poros ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | poros ∮10 |
Aplikasi:
- Tahap penyelarasan dan posisi wafer
- Fokus litografi dan kompensasi ketinggian
- Sumbu Z stasiun probe dan kontrol kontak
- Aktuator pemindaian berkecepatan tinggi AOI / AVI
- Die bonding dan mikro-perakitan pengemasan
- Sistem pengeluaran presisi dan mikro-dosis
