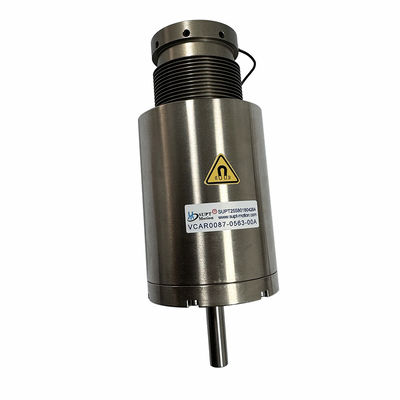

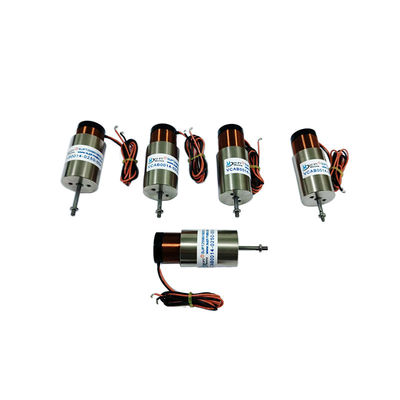

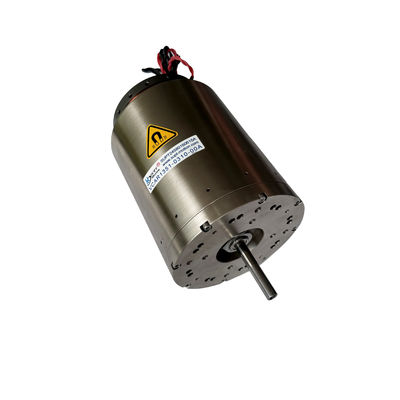

Motor Koil Suara Linear Respons Tinggi Presisi Tinggi Untuk Otomatisasi Semikonduktor
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001,CE,3C |
| Nomor model | seri VCAB |
| Kuantitas min Order | 1 buah |
| Harga | $110-$190 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk Dinegosiasikan |
Detail produk
| Jaminan | 3 bulan-1 tahun | Model produk | VCAB0044-0059-00A |
|---|---|---|---|
| Berat (g) | 43 | Kekuatan Puncak (N) | 44 |
| Jumlah Pukulan (mm) | 5.9 | Tegangan Maks （V） | 14.3 |
| Aplikasi | Produk Otomatis | Kecepatan | Tinggi |
| Jenis Produk | motor koil suara linier | Penggantian | Sikat |
| Gaya kontinyu (N) | 17.7N | Bidang Aplikasi | Elektronik 3C, Semikonduktor, Otomasi, Optik, Peralatan Inspeksi |
| Presisi | Tinggi | ||
| Menyoroti | Motor Koil Suara Linier Presisi Tinggi,Motor Koil Suara Respon Tinggi,Otomatisasi semikonduktor motor suara kumparan |
||
Deskripsi Produk
Deskripsi Produk:
Motor kumparan suara linier VCAB0044-0059-00A SUPT, dengan presisi tinggi dan kinerja kecepatan tinggi, unggul dalam peralatan inspeksi semikonduktor, platform inspeksi optik otomatis, dan sistem manufaktur canggih. Motor ini memiliki fitur redaman rendah dan bandwidth tinggi, menjaga kesalahan pemosisian minimal dan kemampuan pengulangan yang tinggi selama pergerakan kecepatan tinggi. Desainnya yang bebas roda gigi memungkinkan perpindahan yang lebih mulus, sehingga sangat cocok untuk penyesuaian perpindahan mikro, penentuan posisi stasiun probe, pengeluaran, penempatan chip, penentuan posisi perlengkapan uji, dan platform inspeksi cepat. Kemampuan akselerasinya yang luar biasa juga memenuhi persyaratan ketat untuk respons cepat pada lini produksi dengan throughput tinggi.
Dalam otomatisasi semikonduktor, Linear Voice Coil Motor telah menjadi aktuator penting berkat akselerasinya yang tinggi, presisi tingkat nanometer, gerakan zero-cogging, dan respons dinamis yang cepat. Mekanisme penggerak langsung memastikan gerakan ultra-halus tanpa reaksi mekanis, memungkinkan kinerja unggul dalam penanganan wafer, pemosisian mikro, sistem fokus otomatis litografi, penyelarasan kemasan, dan platform inspeksi kecepatan tinggi.
Fitur:
- Akurasi Pemosisian Tingkat Nanometer
- Akselerasi Tinggi / Respon Dinamis Cepat
- Nol Cogging / Nol Serangan Balik
- Gerakan Ultra Senyap / Bebas Partikel
- Mendukung Kontrol Posisi / Kekuatan / Kecepatan Loop Tertutup
Spesifikasi Teknis :
Pukulan: 5.9mm
Kekuatan Berkelanjutan: 17.7N
Kekuatan Puncak: 44N
Konstanta Gaya: 8N/A
Resistansi: 6,2Ω
Massa: bagus
Dimensi: 200*400*400cm
Bekerja Saat Ini: 2.3A
Parameter Produk:
| Model Produk | Kekuatan Puncak (N) |
Kekuatan Berkelanjutan pada 25℃(N) |
Jumlah Pukulan (mm) |
Tegangan Maks (V) |
Kembali EMF Konstan (V/m/dtk) |
Berat kumparan (G) |
Diameter Stator | Benang ujung poros (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0,9 | 23 | 29.5 | M2 (Luar) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Luar) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Luar) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Luar) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Poros ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Luar) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (Batin) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (Batin) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Luar) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (Batin) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (Batin) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (Batin) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (Batin) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Luar) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (Batin) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (Batin) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (Batin) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | poros ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (Batin) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (Batin) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | poros ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | poros ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | poros ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | poros ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | poros ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | poros ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | poros ∮10 |
Aplikasi:
- Robot Penanganan Wafer: Menyediakan gerakan linier berkecepatan tinggi dan kompensasi fleksibel, meningkatkan efisiensi transfer film.
-
Tahap Fokus Otomatis Litografi: Mencapai penyesuaian fokus tingkat nanometer dan kompensasi platform.
- Inspeksi AOI / AVI / Optik / Visual: Jaga stabilitas gambar selama pemindaian kecepatan tinggi untuk mengurangi kesalahan pemindaian.
- Die Sorter: Untuk pengambilan berkecepatan tinggi, kontrol posisi presisi, dan penyelarasan perpindahan mikro.
- Probe Tester: Kontrol gaya kontak probe uji untuk memastikan akurasi dan pengulangan pengujian
- Pengeluaran Presisi: Kontrol ketinggian sumbu Z dan tekanan pengeluaran lem untuk meningkatkan konsistensi.
- Stasiun Perakitan Pengemasan: Mendukung pemosisian nanometer pengemasan mikro yang sangat halus dan operasi penguncian berkecepatan tinggi.
