Aktuator Koil Suara Linear Berkecepatan Tinggi Untuk Sistem Otomatis Lensa Optik
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001,CE,3C |
| Nomor model | seri VCAB |
| Kuantitas min Order | 2 buah |
| Harga | $102-$160 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk Dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jaminan | 3 bulan-1 tahun | Model produk | VCAB0436-0187-00A |
|---|---|---|---|
| Berat (g) | 648 | Kekuatan Puncak (N) | 436 |
| Jumlah Pukulan (mm) | 18.7 | Tegangan Maks （V） | 40.7 |
| Aplikasi | Produk Otomatis | Kecepatan | Tinggi |
| Jenis Produk | Aktuator Koil Suara Linear | Penggantian | Sikat |
| Gaya kontinyu (N) | 147.6N | Bidang Aplikasi | Elektronik 3C, Semikonduktor, Otomasi, Optik, Peralatan Inspeksi |
Deskripsi Produk
Deskripsi produk:

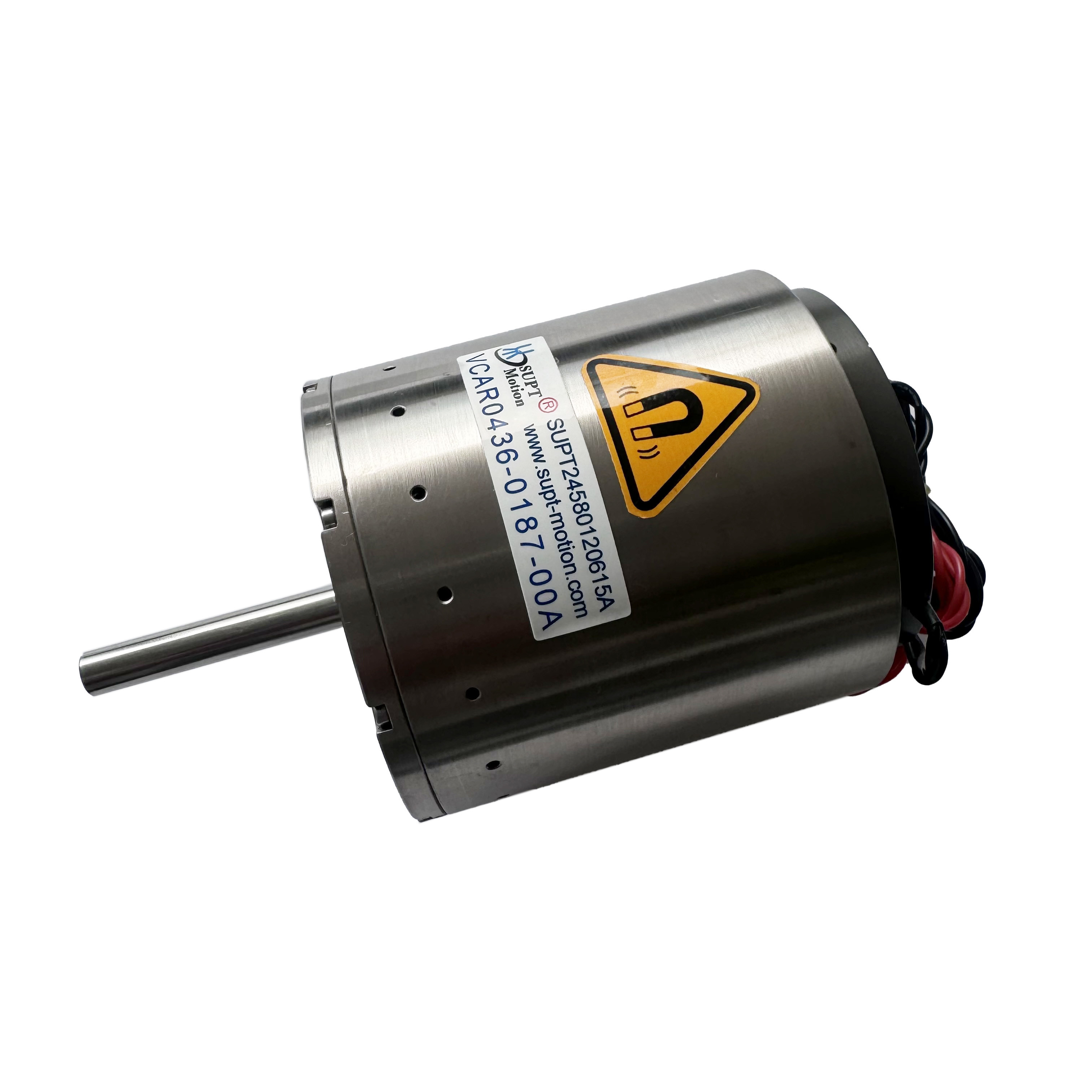

Linear Voice Coil Actuator VCAB0436-0187-00A adalah aktuator berkinerja tinggi yang dirancang khusus untuk sistem inspeksi optik presisi.dan output gerak nol-cogging, model ini sangat ideal untuk aplikasi yang membutuhkan posisi yang sangat akurat, gerakan dinamis yang stabil, dan pengulangan yang sangat baik.mekanisme fokus otomatis presisi, tahap posisi modul optik, unit kalibrasi otomatis, dan platform kompensasi sub-mikron.
VCAB0436-0187-00A mengadopsi arsitektur drive langsung, menghasilkan kekuatan linier melalui perakitan magnet permanen dan interaksi kumparan tanpa transmisi mekanis.Struktur bebas gesekan dan reaksi bebas ini memungkinkan gerakan yang sangat halus dan linier, memastikan gerakan yang konsisten dan stabil untuk pemindaian langkah mikro, pengukuran multi-titik, dan penyesuaian lintasan yang cepat.atau sistem pencitraan mikroskopis, motor mempertahankan akurasi fokus dan penyimpangan posisi dalam mikron atau bahkan lebih rendah.
Dalam proses pemindaian optik dinamis seperti pemeriksaan panel, pengukuran kelengkungan lensa, dan deteksi cacat wafer,respon tingkat milidetik VCAB0436-0187-00A ¢ secara signifikan meningkatkan efisiensi pemindaianMotor mempertahankan stabilitas gambar yang luar biasa selama gerakan kecepatan tinggi, mengurangi kabur dan getaran sambil meningkatkan presisi pengukuran.mendukung pemfokusan otomatis, koreksi ketinggian sumbu Z, dan penyesuaian tekanan halus berdasarkan umpan balik sensor.
Fitur:
- Direct Drive / Tanpa gesekan
- Tanggapan Dinamis Tinggi
- Kekuatan linear output
- Kompatibel dengan Berbagai Encoder / Sensor Umpan Balik
- Kompak / Mudah Integrasi
- Ideal untuk Multi-Axis Optical Stages
Spesifikasi teknis:
Stroke:18.7mm
Kekuatan terus menerus:147.6N
Kekuatan puncak:436N
Konstan gaya:40N/A
Resistensi:15.3Ω
Massa: baik
Dimensi:200*400*400cm
Arus kerja:2.6A
Parameter produk:
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Berat gulungan (g) |
Diameter stator | Benang ujung poros (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (luar) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (luar) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Luar) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Luar) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Poros ¢4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Luar) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Dalam) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Dalam) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Luar) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Dalam) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Dalam) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Dalam) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Dalam) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Luar) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Dalam) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Dalam) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Dalam) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | poros ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Dalam) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Dalam) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | poros ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | poros ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | poros ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | poros ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | poros ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | poros ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | poros ¥10 |
Aplikasi:
- Sistem Inspeksi Panel / Tampilan
- Perlengkapan uji lensa / modul optik
- Sistem Pencitraan Mikroskopis / Peningkatan Tinggi
- Pemeriksaan cacat wafer / semikonduktor
- Pengukuran Laser / Profil Optik 3D
