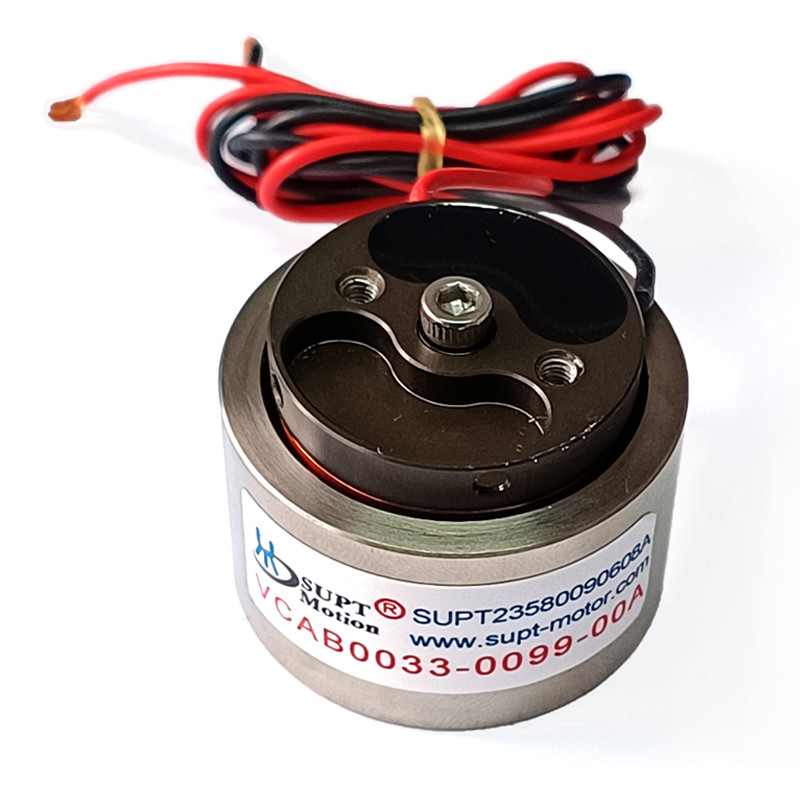

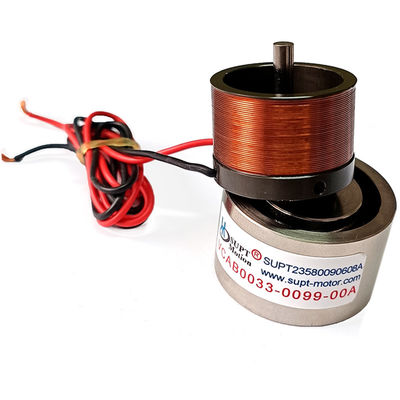

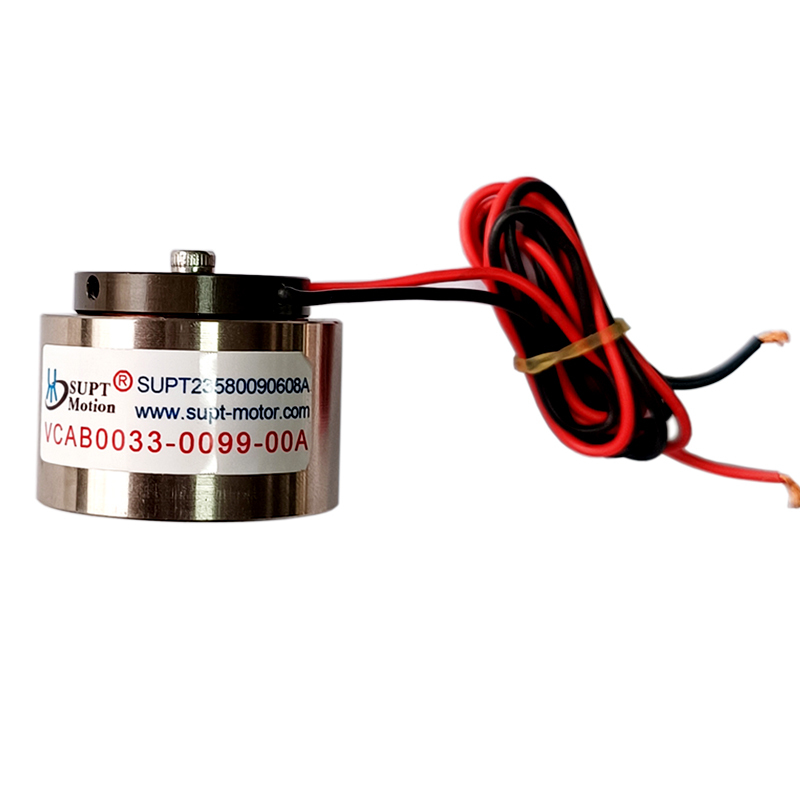

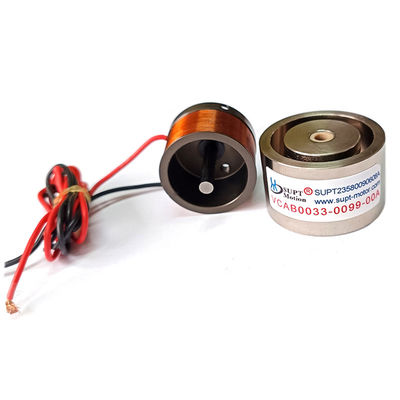

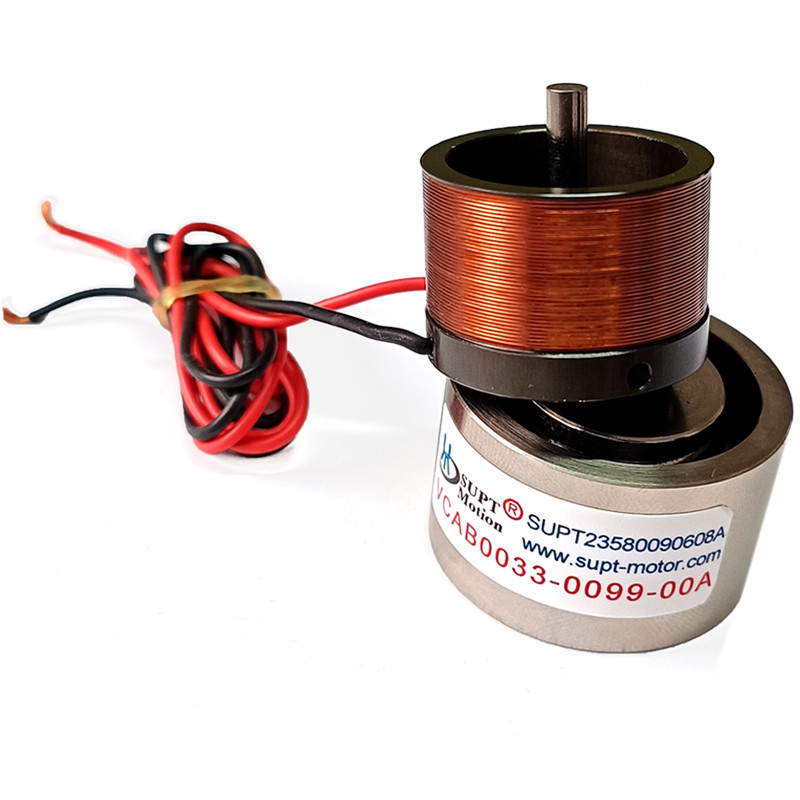

24V High Response Linear Voice Coil Motor Untuk 3C Electronics Assembly
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001,CE,3C |
| Nomor model | seri VCAB |
| Kuantitas min Order | 2 buah |
| Harga | $102-$160 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk Dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jaminan | 3 bulan-1 tahun | Model produk | VCAB0033-0099-00A |
|---|---|---|---|
| Berat (g) | 5.87 | Kekuatan Puncak (N) | 33 |
| Jumlah Pukulan (mm) | 9.9 | Tegangan Maks （V） | 24 |
| Aplikasi | Produk Otomatis | Akurasi penentuan posisi | Tinggi |
| Jenis Produk | motor koil suara linier | Penggantian | Sikat |
| Gaya kontinyu (N) | 8N | Bidang Aplikasi | Elektronik 3C, Semikonduktor, Otomasi, Optik, Peralatan Inspeksi |
Deskripsi Produk
Deskripsi produk:
SUPT VCAB series linear voice coil motor adalah actuator drive langsung yang dirancang khusus untuk kecepatan tinggi, gerakan presisi tingkat mikron.Mereka mencapai kinerja canggih termasuk respon frekuensi tinggi, kecepatan tinggi, akselerasi tinggi, presisi tinggi, operasi tanpa gesekan, dan reaksi balik nol.dan peralatan penelitian ilmiah.
Linear Voice Coil Motors telah menjadi salah satu aktuator presisi yang paling penting dalam industri elektronik 3C karena respon frekuensi tinggi mereka, posisi yang sangat tepat, akselerasi tinggi,dan struktur gerak tanpa gesekanSebagai smartphone, tablet, wearables, dan laptop terus berkembang menuju faktor bentuk yang lebih tipis dan konsistensi yang lebih tinggi,peralatan otomatisasi membutuhkan akurasi tingkat mikron dan kinerja dinamis tingkat milidetikLinear Voice Coil Motors sangat cocok untuk memenuhi persyaratan yang menuntut ini.
Dalam proses perakitan 3C, Linear Voice Coil Motors banyak digunakan dalam sistem pick-and-place berkecepatan tinggi, stasiun press-fit presisi, las laser, kontrol dispensing, keselarasan FPC,produksi modul kamera, kalibrasi OIS, dan perakitan modul tampilan.Linear Voice Coil Motors memberikan resolusi posisi tingkat nanometerHal ini memungkinkan gerakan yang sangat stabil untuk tugas yang membutuhkan keselarasan yang sangat halus, kontrol kedalaman pres-fit yang tepat, atau penyesuaian lintasan secara real-time.
Fitur:
- 9.9 mm stroke cocok untuk gerakan jarak pendek yang cepat
- Respon frekuensi tinggi untuk inspeksi dan penyesuaian mikro yang cepat
- Densitas dorongan yang tinggi memungkinkan akselerasi yang kuat
- Struktur tanpa inti dengan nol cogging
- Masukan 24V untuk integrasi industri yang mudah
- Kompak dan ringan untuk modul dan perlengkapan tertanam
Spesifikasi Umum (Berbeda-beda menurut Model)
- Tegangan nominal: 24V
- Kekuatan terus menerus: 8 N
- Kekuatan puncak: 33 N
- Stroke: 5 ∼ 60 mm / dapat disesuaikan
- Respon frekuensi: ≥ 100 Hz
- Repeatability: ≤ 1 ‰ 3 μm
- Struktur: Koil tanpa inti + array magnet bertenaga tinggi
- Pendinginan: Konveksi alami (pendinginan udara/cairan opsional)
Parameter produk:
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Berat gulungan (g) |
Diameter stator | Benang ujung poros (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (luar) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (luar) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Luar) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Luar) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Poros ¢4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Luar) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Dalam) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Dalam) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Luar) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Dalam) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Dalam) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Dalam) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Dalam) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Luar) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Dalam) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Dalam) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Dalam) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | poros ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Dalam) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Dalam) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | poros ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | poros ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | poros ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | poros ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | poros ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | poros ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | poros ¥10 |
Aplikasi:
- Pengumpulan presisi & micro-posisi
- Modul penyelarasan optik
- Mesin pengujian kompak
- Analisis medis / mikrofluidik
- Tahap laboratorium penelitian
