Aktuator Koil Suara Linear Respon Tinggi Untuk Pemeriksaan Wafer Semikonduktor
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001,CE,3C |
| Nomor model | seri VCAB |
| Kuantitas min Order | 2 buah |
| Harga | $100-$180 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk Dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jaminan | 3 bulan-1 tahun | Model produk | VCAB0044-0075-00A |
|---|---|---|---|
| Berat (g) | 38.6 | Kekuatan Puncak (N) | 44 |
| Jumlah Pukulan (mm) | 7.5 | Tegangan Maks （V） | 16.8 |
| Aplikasi | Produk Otomatis | Akurasi penentuan posisi | Tinggi |
| Jenis Produk | motor koil suara linier | Penggantian | Sikat |
| Gaya kontinyu (N) | 13.7N | Bidang Aplikasi | Elektronik 3C, Semikonduktor, Otomasi, Optik, Peralatan Inspeksi |
Deskripsi Produk
Deskripsi produk:
Aktuator kumparan suara linier sangat cocok untuk proses presisi seperti penyelarasan, pemisahan, dan penanganan wafer di jalur produksi semikonduktor.Zero backlash dan repeatability tinggi mereka memastikan operasi pengalihan mikro yang sangat akuratStruktur gerak tanpa gesekan lebih meningkatkan kemampuan respon dinamis, menjadikannya aktuator ideal untuk sistem kontrol industri presisi.
SUPT ′s motor linear voice coil yang dipasang pada poros, model VCAB0044-0075-00A,memiliki poros gerak terintegrasi dikombinasikan dengan bantalan linier yang tahan lama untuk memberikan gerakan yang sangat halus bahkan di bawah beban dinamis yang tinggiKonfigurasi internalnya termasuk magnet permanen energi tinggi dan kumparan bergerak ringan,mencapai inersia minimal dan memungkinkan perubahan cepat dalam kekuatan keluaran, karakteristik penting untuk aktuator penggerak langsung berkinerja tinggi.
Tidak seperti sistem konvensional berbasis sekrup atau gear drive, seri VCAB menghilangkan semua elemen transmisi mekanis,memberikan operasi zero-backlash yang benar dan mengurangi kesalahan posisi yang disebabkan oleh keausan atau gesekanDengan respons tingkat milidetik, motor ini unggul dalam aplikasi yang membutuhkan pengaturan kecepatan yang sering, seperti pemisahan kecepatan tinggi, penyelarasan mesin-visi,dan tahap pengendalian gerakan presisiKetika diintegrasikan dengan penginderaan loop tertutup, dapat mencapai akurasi posisi yang sangat baik dan repeatability.
Fitur:
- Respon frekuensi tinggi, cocok untuk siklus gerak cepat
- Keakuratan penentuan posisi pada tingkat mikron
- Tidak ada reaksi negatif, tidak ada cogging, desain bebas keausan
- Percepatan tinggi dan kekuatan linier yang lancar
- Struktur kompak dan ringan untuk integrasi yang fleksibel
- Masa pakai yang panjang dan persyaratan pemeliharaan yang rendah
Parameter produk:
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Berat gulungan (g) |
Diameter stator | Benang ujung poros (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (luar) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (luar) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Luar) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Luar) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Poros ¢4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Luar) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Dalam) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Dalam) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Luar) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Dalam) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Dalam) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Dalam) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Dalam) |

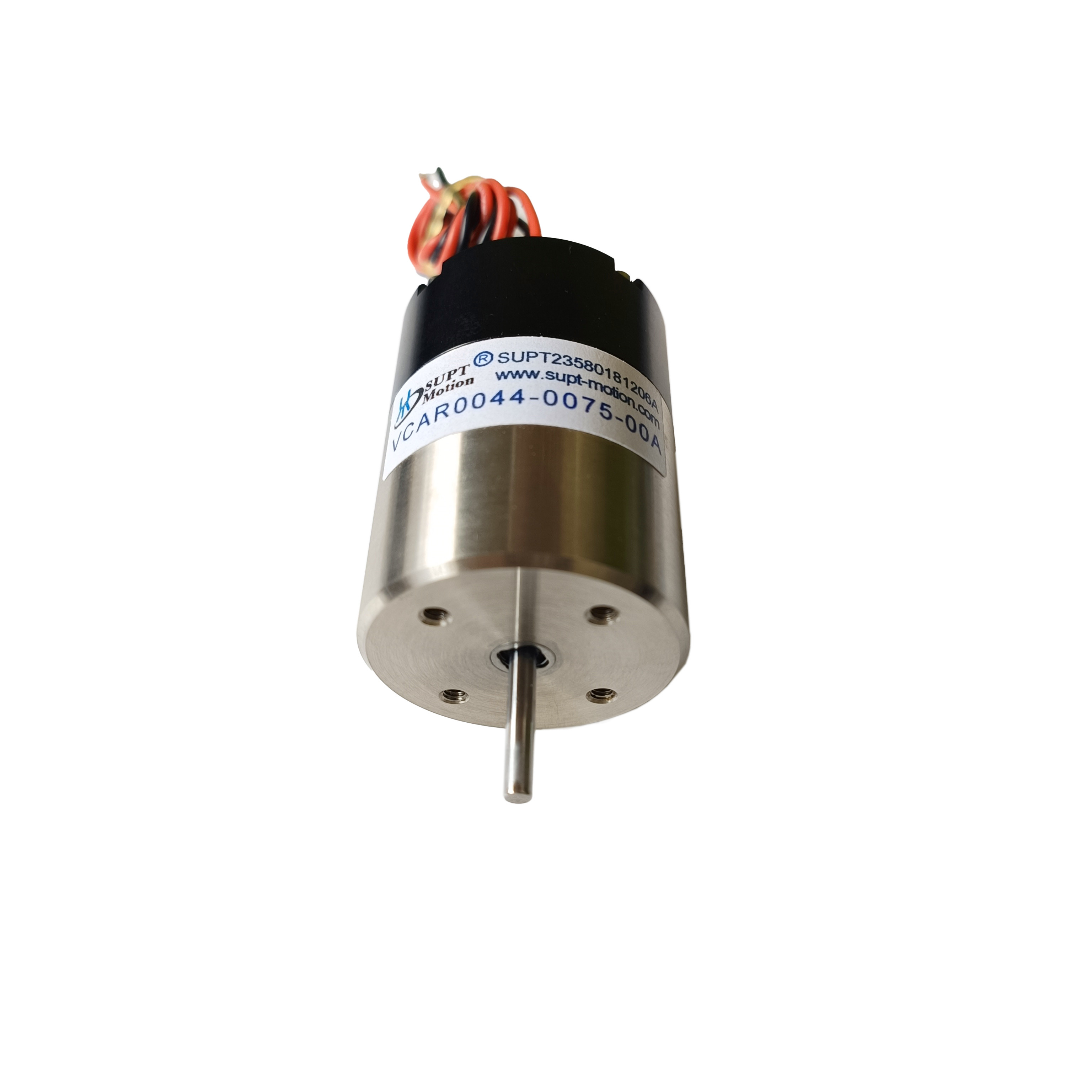

| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Luar) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Dalam) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Dalam) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Dalam) |

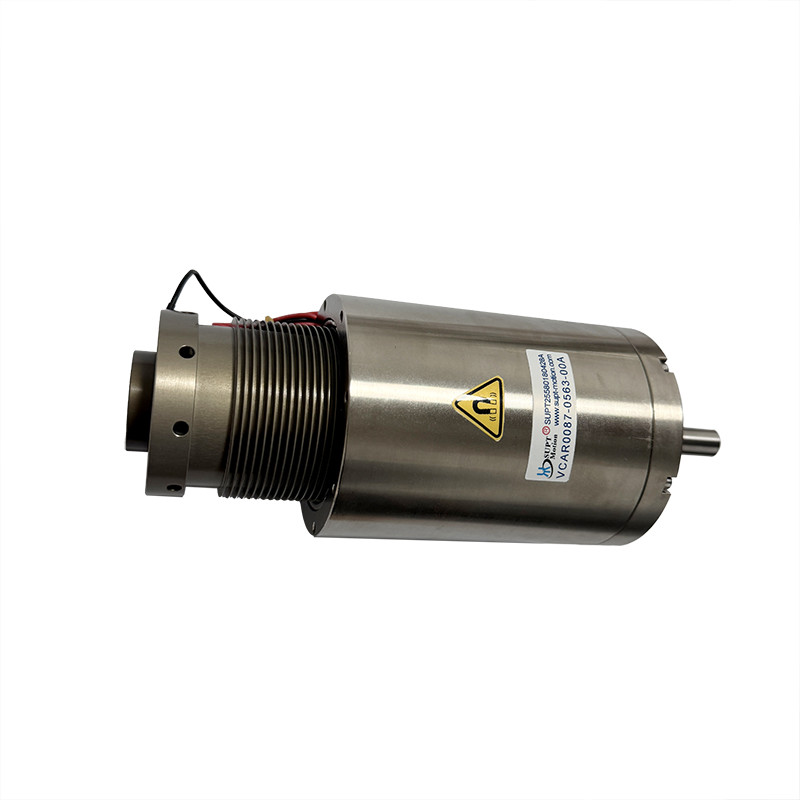

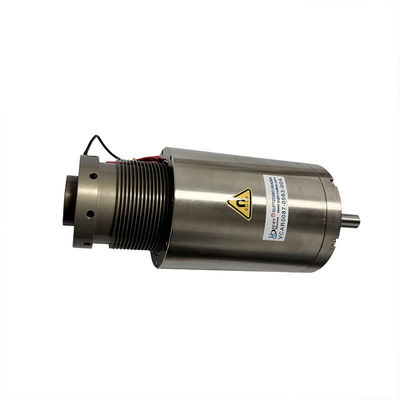

| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | poros ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Dalam) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Dalam) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | poros ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | poros ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | poros ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | poros ¥10 |

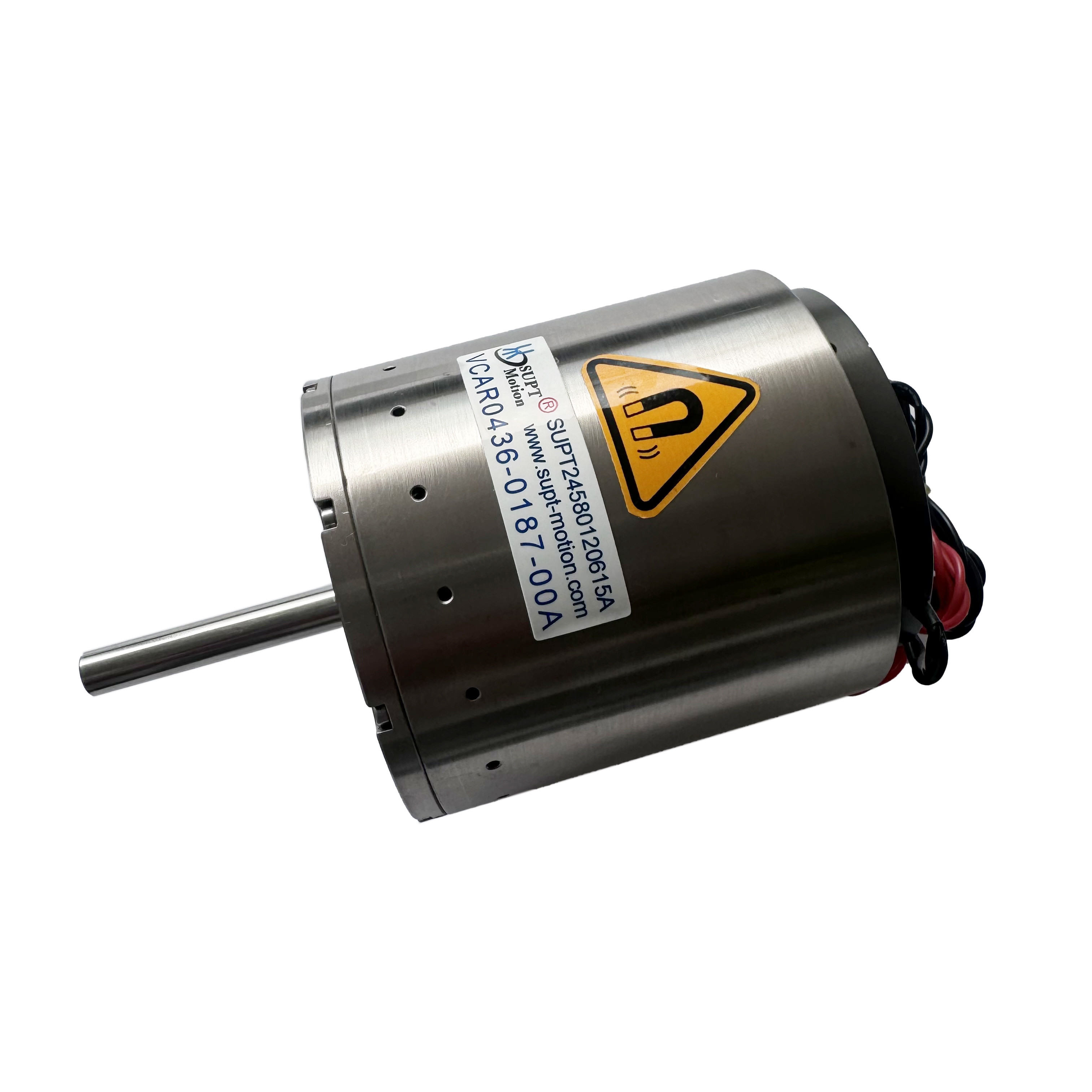

| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | poros ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | poros ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | poros ¥10 |
Aplikasi:
- Peralatan semikonduktor (inspeksi, pick-and-place, penanganan wafer)
- Otomasi industri dan robotika
- Perangkat pencitraan dan diagnostik medis
- Modul fokus otomatis optik dan lensa presisi
- Instrumen laboratorium kedirgantaraan
- Sistem posisi mikro dan micro-assembly
