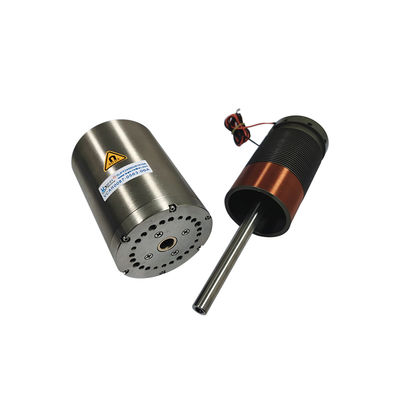

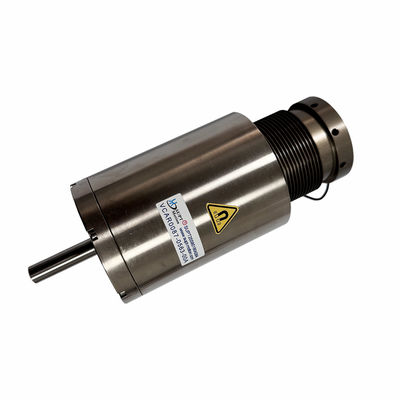

Motor Koil Suara Linear Respon Frekuensi Tinggi Untuk Manufaktur Elektronik 3C
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001,CE |
| Nomor model | seri VCAB |
| Kuantitas min Order | 2 pcs |
| Harga | $110-$180 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/t |
| Menyediakan kemampuan | untuk dinegosiasikan |
Detail produk
| Jaminan | 3 bulan-1 tahun | Model produk | VCAB0087-0563-00A |
|---|---|---|---|
| Berat (g) | 177 | Kekuatan Puncak (N) | 87 |
| Jumlah Pukulan (mm) | 56.3 | Tegangan Maks （V） | 63.4 |
| Aplikasi | Produk Otomatis | Akurasi penentuan posisi | Tinggi |
| Jenis produk | motor koil suara linier | Penggantian | Sikat |
| Gaya kontinyu (N) | 17.5N | ||
| Menyoroti | Motor Koil Suara Linier Frekuensi Tinggi,3C elektronik motor suara kumparan,motor linier suara koil dengan garansi |
||
Deskripsi Produk
Deskripsi produk:

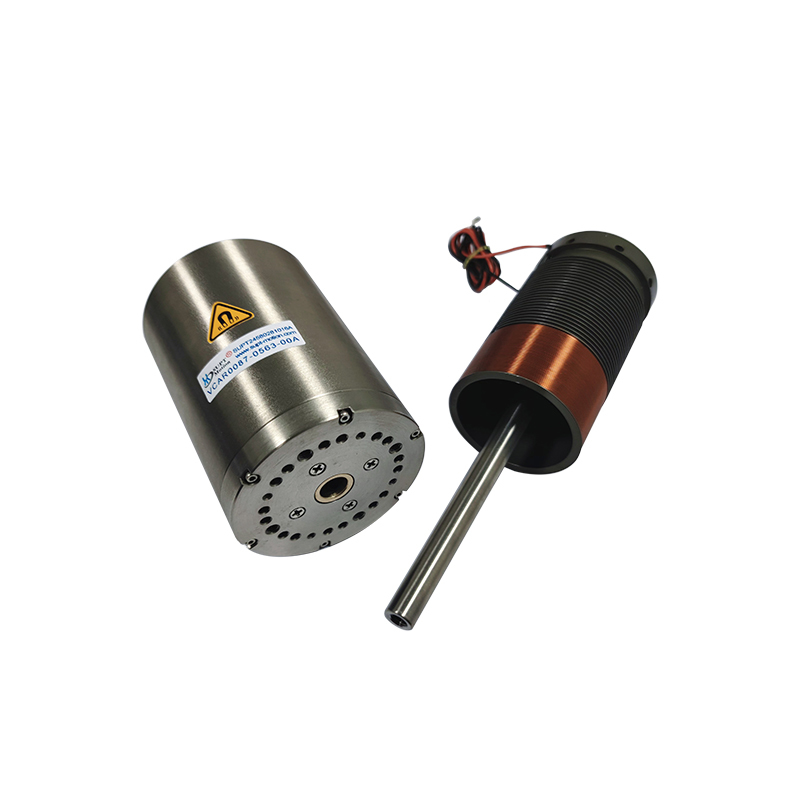

Motor koil suara linier yang dipasang pada poros SUPT terdiri dari perakitan magnet permanen, koil bergerak, dan mekanisme panduan.Ini motor linier suara kumparan menggabungkan poros gerak terintegrasi dan presisi bantalan linier, model VCAB0087-0563-00A. Mempunyai bantalan kompak dan diameter poros dengan panjang yang diperpanjang, ia beroperasi sebagai motor sikat. Keuntungan kinerjanya termasuk kecepatan respons yang tinggi,posisi presisi tinggi, kontrol kekuatan yang akurat, desain ringan, dan inersia rendah.Dalam manufaktur elektronik 3C, Motor linier suara SUPT memungkinkan gerakan linear + rotational yang tepat selama proses seperti pengemasan chip, perakitan modul kamera, dan integrasi komponen.Kinerja tinggi mereka memungkinkan kontak lembut dengan komponen halus dengan menggunakan kekuatan minimal, memastikan perlindungan terhadap kerusakan.
Fitur:
Tipe:Linear Voice Coil Motor, Motor Linear Voice Coil yang dipasang pada poros, VCAB Series Linear Motion Actuator.
Kecepatan:Kecepatan tinggi
Model produk:VCAB0087-0563-00A
Fitur utama motor linier suara kumparan: drive langsung, menghilangkan reaksi balik dan kesalahan gesekan yang disebabkan oleh gigi, sekrup dan mekanisme transmisi lainnya.
Kecepatan respons tinggi: waktu respons hingga milidetik atau submilidetik, cocok untuk pemindaian kecepatan tinggi dan sistem kontrol real-time.
Kontrol presisi tinggi: akurasi penentuan posisi tingkat nanometer dapat direalisasikan dalam sistem loop tertutup, cocok untuk tugas inspeksi presisi ultra tinggi.
Parameter produk:
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Berat gulungan (g) |
Diameter stator | Benang ujung poros (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (luar) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (luar) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Luar) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Luar) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Poros ¢4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Luar) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Dalam) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Dalam) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Luar) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Dalam) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Dalam) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Dalam) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Dalam) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Luar) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Dalam) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Dalam) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Dalam) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | poros ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Dalam) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Dalam) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | poros ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | poros ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | poros ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | poros ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | poros ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | poros ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | poros ¥10 |
Aplikasi:
Supt Motion's Shaft-Mounted Linear Voice Coil Motors dalam Aplikasi Khusus untuk Manufaktur Elektronik 3C: Camera module lamination assembly, sensitivitas layar sentuh dan pengujian daya tahan kunci,penanganan komponen, dan perakitan papan PCB.
1. Motor linear suara kumparan yang dipasang pada poros memiliki umur yang sangat panjang, kinerja yang stabil, dan karakteristik frekuensi tinggi, kecepatan tinggi, respon tinggi.Mereka bisa mensimulasikan tekanan jari asli. Cocok untuk menguji fungsi layar sentuh seperti mengetuk, menggesek, dan menekan panjang pada layar kapasitif / resistif di smartphone, tablet, dan jam tangan,serta melakukan pengujian ketahanan pers berulang untuk tombol fisik seperti keyboard dan tombol power teleponDengan menganalisis kekuatan umpan balik dan perpindahan, mereka membantu dalam membangun model pemantauan kualitas data besar.
2. Dalam perakitan PCB, motor koil suara linier poros memungkinkan pemuatan dan pengurangan cepat. Selama penyisipan DIP, mereka memfasilitasi penempatan komponen berbentuk tidak teratur dan volume besar.Dengan menyesuaikan orientasi komponen sebelum dimasukkan untuk menyelaraskan dengan lubang PCB, mereka memastikan penempatan yang tepat, mencegah kesalahan keselarasan atau penyisipan lubang yang tidak benar.
