High Precision Micro VCM Voice Coil Motor Untuk Peralatan Otomatisasi Fokus Optik
| Tempat asal | Cina, Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | CE, ISO9001 |
| Nomor model | seri VCAR |
| Kuantitas min Order | 1 PCS |
| Harga | $156 |
| Kemasan rincian | Kemasan disesuaikan dll. |
| Waktu pengiriman | <i>1-5pcs ,5 days .</i> <b>1-5pcs, 5 hari.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 pcs, un |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Untuk dinegosiasikan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Pukulan total | 9.8mm | Model | VCAR0022-0098-00A |
|---|---|---|---|
| Angkatan Puncak | 22N | Berat badan | 100 g |
| Listrik nominal | 0,5A | Aplikasi | Produk Otomatis |
| Warna | Perak/Hitam | Stroke | 25mm |
| Penggantian | sikat | Fitur Lindungi | Benar-benar Tertutup |
| Penggunaan | PERAHU, Mobil, UAV, Pencetakan 3D, Mikroskop, Endoskop, Robot, Ventilator Medis | Jenis | Motor Mikro |
Deskripsi Produk
Deskripsi produk:
Motor koil suara (VCM) banyak digunakan dalam peralatan otomatisasi fokus optik karena kecepatan respons yang cepat, akurasi kontrol yang tinggi dan struktur yang sederhana.
Keakuratan kontrol yang tinggi dari motor koil suara dapat mewujudkan kontrol posisi tingkat nanometer, yang sangat cocok untuk permintaan fokus presisi lensa optik.Dalam sistem fokus otomatis (AF), VCM mendorong kelompok lensa untuk bergerak maju mundur di sepanjang sumbu optik, mewujudkan pengaturan fokus yang cepat dan tepat.motor koil suara digunakan untuk pengendalian perpindahan presisi lensa objek mikroskop, yang mendukung beralih cepat dari bidang pengamatan dan menjaga citra yang jelas, dan meningkatkan efisiensi pengamatan dan akurasi benda-benda kecil (misalnya, sel biologis, struktur chip).
VCM beroperasi dengan getaran dan kebisingan yang sangat rendah, membuatnya cocok untuk lingkungan pengambilan gambar yang menuntut seperti pemrosesan gambar mikroskopis, biometrik atau sistem penglihatan industri.Selain itu, VCM mengkonsumsi daya jauh lebih sedikit daripada motor konvensional, membuatnya cocok untuk operasi panjang peralatan optik.
Dalam peralatan pemotongan dan ukiran laser,motor koil suara mendorong komponen optik sumbu Z untuk menyesuaikan posisi fokus laser secara dinamis untuk memastikan akurasi pemotongan dan konsistensi pada permukaan bahan dengan ketebalan yang berbeda.
Kedua, motor voice coil adalah struktur drive non-kontak, dibandingkan dengan motor tradisional, proses gerakannya tidak memiliki kisi gigi, tidak ada reaksi, dan waktu respons yang sangat singkat,yang dapat mewujudkan respons fokus milidetik dan meningkatkan efisiensi penangkapan gambar.
Ukuran kecil dari motor voice coil membuatnya sangat cocok untuk dipasang di perangkat miniatur atau portabel dengan persyaratan ruang yang ketat, seperti kamera smartphone,Instrumen inspeksi otomatis, dan kamera industri kecil.
digunakan bersama dengan sensor optik atau pengkode perpindahan,motor koil suara memungkinkan kontrol umpan balik loop tertutup sehingga titik pusat perangkat optik dapat stabil dalam situasi apa pun.
Fitur:
silinder VCM suara kumparan motor respon tinggi, akselerasi tinggi, bobot massa rendah. tidak ada efek cogging, histeresis nol. struktur sederhana, berat ringan, respon frekuensi tinggi, berjalan lancar.
Stroke: 1mm-60mm.
Dorongan: 0.5N-3000N.
Parameter produk:
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Berat gulungan (g) |
Diameter stator (mm) | Panjangnya (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |

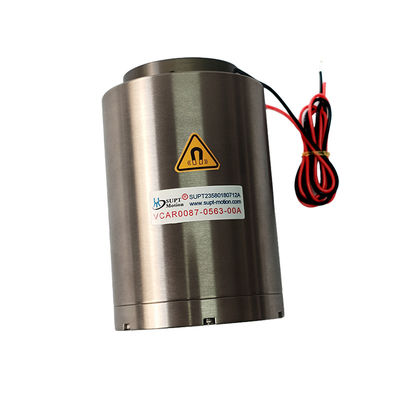

| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |

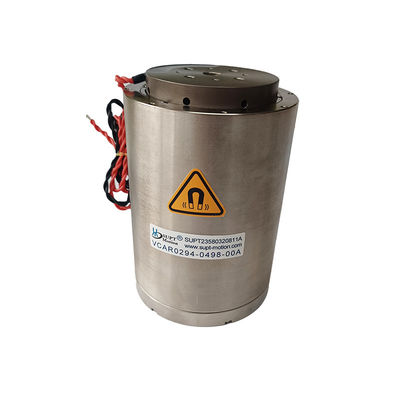

| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Aplikasi:
Aplikasi utama dari motor voice coil:
1Industri semikonduktor: kabel, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika.
2Operasi katup lapangan: katup pengukur tipe, sistem pengujian tekanan, katup pneumatik untuk sistem injeksi kimia.
3Industri Mikromekanik: sistem pakan, micro-boring, precision stamping.
4Sistem getaran: tabel getaran, platform getaran.
5Bidang medis: sistem injeksi mikro, peralatan pernapasan, peralatan pengujian.
6Teknologi penerbangan: sistem kontrol penerbangan, sistem umpan balik pilot.
7Aplikasi komersial: Pompa pendingin komputer, sistem fokus otomatis kamera mikro.
8Industri otomatisasi: peralatan laser, dispenser, peralatan pengujian, mesin tekstil.
