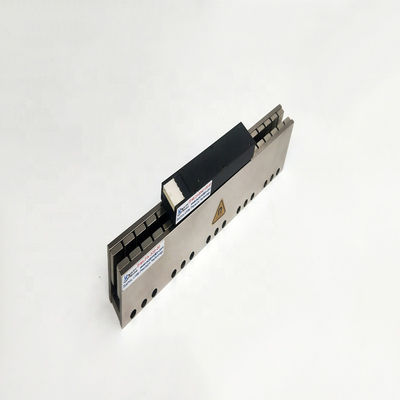

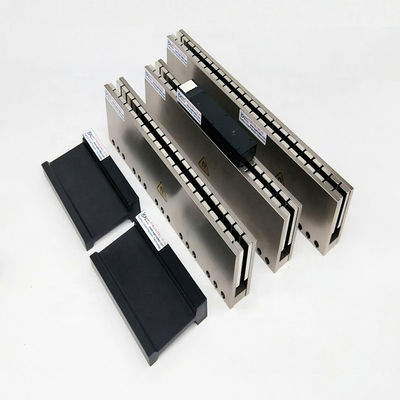

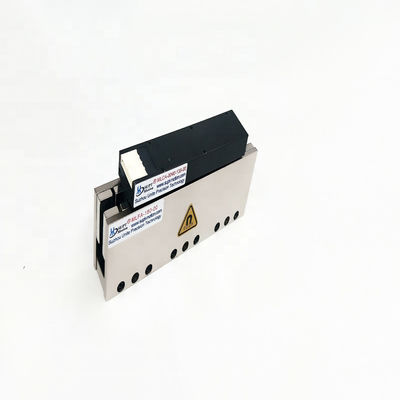

High Precision U Shape Linear Servo Motors Untuk Peralatan Inspeksi Visi Mesin
| Place of Origin | China,Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| Harga | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| Menyoroti | Motor servo linier berbentuk U,Mesin servo linier presisi tinggi,Mesin Visi Inspeksi Servo Motor linier |
||
Deskripsi Produk
Deskripsi produk:
Motor servo linier tipe U adalah motor penggerak langsung tanpa kontak dan gesekan yang ditandai dengan akurasi tinggi, akselerasi tinggi dan kecepatan respons yang tinggi.Fitur-fitur ini memastikan bahwa kamera atau kepala inspeksi dapat diposisikan secara akurat untuk meningkatkan resolusi inspeksiMengurangi waktu siklus inspeksi untuk meningkatkan efisiensi jalur produksi; menghindari kesalahan yang disebabkan oleh sekrup tradisional atau penggerak sabuk untuk memastikan stabilitas gambar;dan mengurangi keausan bagian mekanik untuk meningkatkan umur peralatan.
Servo motor linier tipe U biasanya digunakan dalam inspeksi penglihatan mesin untuk pemindaian dan posisi kamera, gerakan yang tepat dari meja kerja atau benda yang diuji, keselarasan presisi tinggi,dan realisasi multi-axis linkage.
Dalam sistem penglihatan mesin, kamera perlu memindai sepanjang benda kerja atau beralih antara titik inspeksi yang berbeda.sehingga kamera dapat menyelesaikan posisi presisi tinggi dalam waktu singkat untuk memastikan kejelasan tembakan dan meningkatkan akurasi inspeksi.
Selama proses inspeksi, terkadang perlu untuk memindahkan benda yang diuji (misalnya PCB, substrat kaca, chip semikonduktor, dll.)) Servo motor linier tipe U memberikan respon dinamis yang tinggi dan percepatan yang tinggi, memungkinkan objek untuk mencapai posisi inspeksi yang ditentukan dalam waktu singkat sambil mempertahankan akurasi yang tinggi.
Untuk sistem penglihatan yang membutuhkan inspeksi multi-stasiun atau kerja kooperatif multi-module,Penggerak bebas reaksi balik dan akurasi penentuan posisi berulang tinggi dari servo motor linier tipe U dapat memastikan keselarasan yang tepat dari setiap unit inspeksi dan meningkatkan efisiensi inspeksi.
Dengan karakteristik penggerak langsung, stabilitas termal yang tinggi dan respon dinamis nanometer, motor servo linier tipe U telah menjadi unit penggerak inti peralatan inspeksi penglihatan kelas atas.
Fitur:
Jenis: Motor linier, Servo motor linier, Motor linier tanpa besi, Motor linier berbentuk U.
Motor linier tanpa inti tipe U seri MLCE hanya memiliki kumparan dan tidak ada magnet, tidak ada hisap antara stator dan stator, tidak ada efek cogging, dan operasi yang lancar.
Berat ringan dari kekuatan dapat mewujudkan kecepatan tinggi dan akselerasi tinggi.
Karakteristik dorongan yang halus, dengan penerapan skala, untuk mencapai presisi tinggi.
Stroke dapat diperpanjang secara sewenang-wenang, diam, tanpa perawatan.
Parameter produk:
| Parameter kinerja motor linier | ||||
| E Series--MLCE ((Dinamika) MLFE ((Stator) | ||||
| Model/Par | MLCE-0075-075-00 | MLCE-0135-135-00 | MLCE-0260-255-00 | |
| Kekuatan puncak ((Fp) | N | 215 | 405 | 780 |
| Arus puncak ((lp) | Amper | 4.8 | 4.35 | 8.1 |
| Kekuatan terus menerus ((Fc) | N | 75 | 135 | 260 |
| Listrik terus menerus (lc) | Amper | 1.6 | 1.45 | 2.7 |
| Konstanta aktuator ((konversi DC motor/3p) ((Ka) | N/√W | 12.6 | 17.9 | 25.5 |
| Kekuatan dorongan konstan (L-L) (Kf) | N/Ampere | 47.3 | 95.1 | 97.5 |
| Konstanta EMF belakang (L-L) (Kb) | V/m/detik | 27.3 | 54.9 | 54.9 |
| Konstan listrik (Te) | ms | 0.35 | 0.35 | 0.35 |
| Resistensi ((L-L)) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| Induktansi ((L-L)) | mmh | 3.1 | 6.2 | 3.1 |
| Koefisien transfer panas ((Rth) | °C/W | **2 | **1.35 | **0.72 |
| Suhu maksimum kumparan ((Tmax) | °C | 120 | 120 | 120 |
| Magnet Pole pitch ((2T) | mm | 30 | 30 | 30 |
| Berat penggerak | Kilo | 0.45 | 0.82 | 1.53 |
Aplikasi:
Aplikasi utama mesin servo linear berbentuk U:
1Peralatan pembuatan semikonduktor, termasuk pembuatan wafer dan peralatan kemasan chip.
2Industri tampilan panel datar (FPD), peralatan pengujian presisi / pembuatan hard disk / pembuatan konektor / peralatan pembuatan pelat cetak, dll.
3. Ilmu Kehidupan, peralatan medis, peralatan inspeksi penglihatan mesin, dan berbagai kejadian peralatan.
4Komponen elektronik SMT, peralatan pengujian PCB.
5Perangkat logistik.
