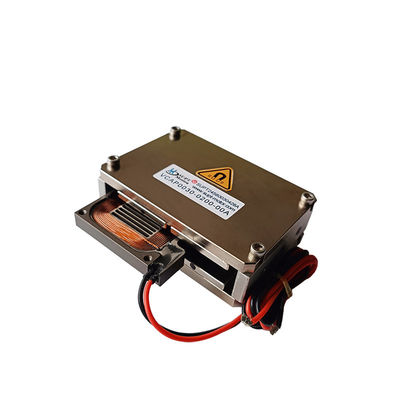

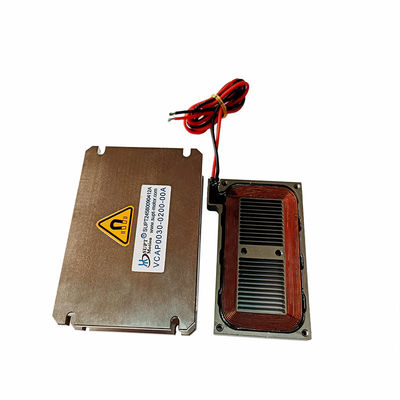

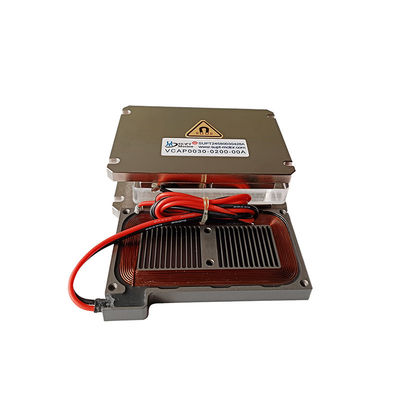

74mm Lebar Kecepatan Tinggi Vibratory Flat Linear Voice Coil Motors untuk CNC Machine Tools 12.3N Continuous Force
| Place of Origin | China,Suzhou |
|---|---|
| Nama merek | SUPT MOTION |
| Sertifikasi | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| Harga | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| Menyoroti | 74mm Linear Voice Coil Motors,12.3N Linear Voice Coil Motors |
||
Deskripsi Produk
Deskripsi produk:
Vibrating flat linear voice coil motor dalam bidang manufaktur presisi, kinerja alat mesin CNC secara langsung mempengaruhi akurasi pemesinan,efisiensi dan kemampuan untuk mewujudkan bagian yang kompleksDengan industri aerospace, semikonduktor dan perangkat medis pada kebutuhan pemesinan skala mikron dan bahkan nano pertumbuhan,teknologi penggerak tradisional secara bertahap mengungkapkan kurangnya kecepatan respons, akumulasi kesalahan rantai transmisi mekanik dan keterbatasan lainnya.dapat merealisasikan respon dinamis mikrosekund dan akurasi penentuan posisi nanometer karena respon frekuensi tinggi, transmisi kekuatan tanpa kontak, akurasi dinamis yang tinggi dan karakteristik lainnya.
Dalam pembuatan mikro: seperti ukiran cetakan optik, pengeboran kemasan chip, alat mesin perlu mencapai akurasi penentuan posisi berulang tingkat sub-mikron,getaran flat linear voice coil motor melalui mode drive langsung kopling langsung dari motor dan meja kerja, dengan umpan balik loop tertutup dari skala kisi atau interferometer laser, kesalahan posisi dapat dikontrol dalam ± 0,1μm.
Dalam pengolahan bahan yang sulit dipotong (misalnya paduan titanium, keramik), alat ini rentan terhadap suhu tinggi dan keausan karena pemotongan terus menerus.Vibrating flat linear voice coil motor dapat mendorong alat atau benda kerja melalui getaran frekuensi tinggi, mengubah pemotongan terus menerus ke mode pemotongan intermiten.
Ketika alat mesin CNC bergerak dengan kecepatan tinggi, struktur mekanis rentan terhadap deformasi karena kekuatan inersia, yang mengakibatkan kesalahan pemesinan.Vibrating flat linear voice coil motor dapat diintegrasikan ke dalam sistem penekanan getaran aktif dari mesin alat karena karakteristik bandwidth tinggi mereka.
Fitur:
Flat type voice coil sub-coil bermotor ringan, dengan waktu respons pendek dan frekuensi tinggi.
Pendek stroke dan struktur kompak.
Stroke: 1mm-20mm.
Dorongan puncak: 1N-300N.
Biasanya digunakan untuk tahap gerak sumbu x-y.
Parameter produk:
| Model Produk | Kekuatan puncak (N) |
Kekuatan Berkelanjutan pada 25°C ((N) |
Total Stroke (mm) |
Tegangan maksimum (V) |
Konstan EMF Belakang (V/m/s) |
Panjang (mm) |
Lebar (mm) |
Ketinggian (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Aplikasi:
Aplikasi utama Flat Linear Voice Coil Motors:
1Industri semikonduktor: kabel, pemotongan, pengeboran, sistem transportasi, pengelasan, robotika.
2Industri mesin mikro: sistem pakan, pengeboran mikro, pencetakan presisi.
3Sistem getaran: tabel getaran, platform getaran.
4Industri otomatisasi: peralatan laser, distributor, peralatan pengujian, mesin tekstil.
